Поворот мотион сигнализация — HITACHI ZX240-3-AMS

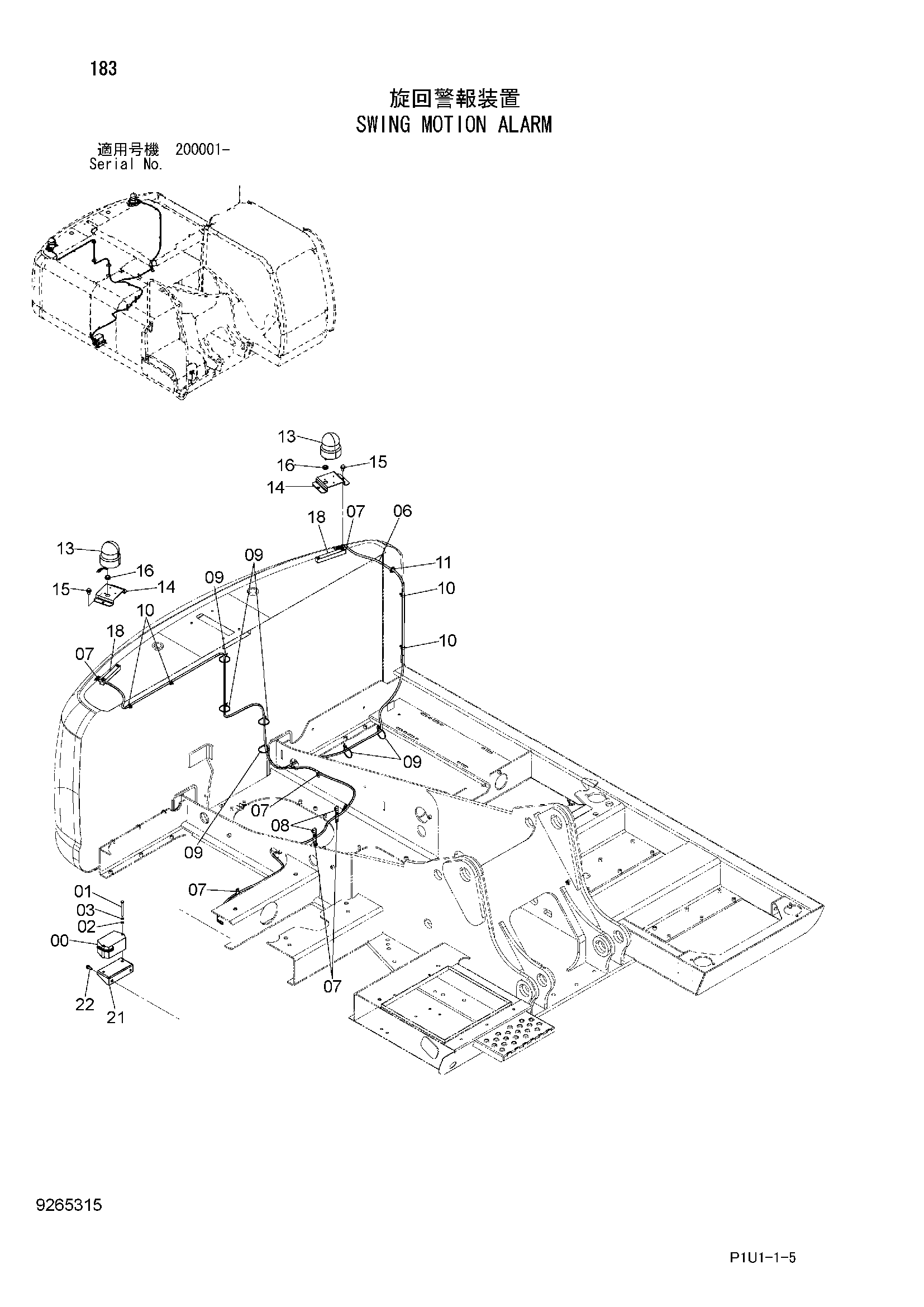

Заводская схема «Поворот мотион сигнализация» для HITACHI ZX240-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4637647 | Зуммер | 1 |
| 01 | J900800 | Болт | 2 |
| 02 | A590108 | Плоская шайба | 2 |
| 03 | A590908 | Пружинная шайба | 2 |
| 06 | 3108264 | Жгут проводов | 1 |
| 07 | 4190261 | Зажим | 6 |
| 09 | 4055312 | Ленточный зажим | 6 |
| 10 | 4449250 | Зажим | 4 |
| 11 | 4313586 | Резиновая втулка | 1 |
| 13 | 4310604 | Патлите | 2 |
| 13A | 4614254 | Крышка | 1 |
| 13B | 4619772 | Лампа | 1 |
| 14 | 4235958 | Кронштейн | 2 |
| 15 | J271225 | Болт с шайбой | 4 |
| 15A | J901225 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 94-2816 | Резиновая втулка | 2 |
| 18 | 4237713 | Седло винта | 2 |
| 21 | 8074688 | Кронштейн | 1 |
| 22 | J271030 | Болт с шайбой | 2 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
