Топливные трубопроводы <210LCN, 240N> — HITACHI ZX240-3-AMS

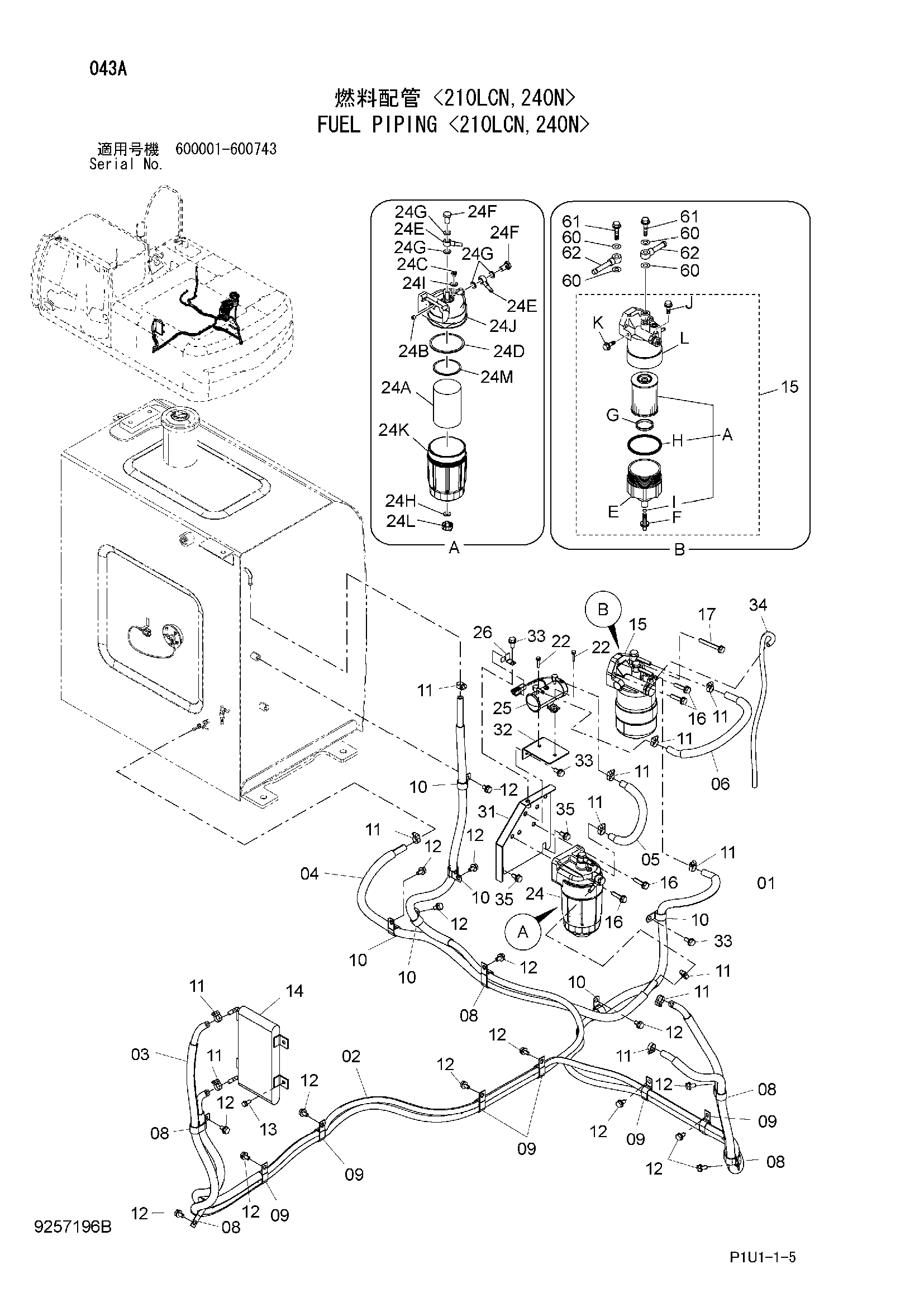

Заводская схема «Топливные трубопроводы <210LCN, 240N>» для HITACHI ZX240-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9257191 | Топливный шланг | 1 |
| 01A | 4662295 | Топливный шланг | 1 |
| 01B | 4625600 | Трубка | 2 |
| 02 | 9243654 | Топливный шланг | 1 |
| 02A | 4626885 | Топливный шланг | 1 |
| 02B | 4625600 | Трубка | 2 |
| 03 | 9257192 | Топливный шланг | 1 |
| 03A | 4635780 | Топливный шланг | 1 |
| 03B | 4626781 | Трубка | 2 |
| 04 | 9257193 | Топливный шланг | 1 |
| 04A | 4396914 | Топливный шланг | 1 |
| 04B | 4636108 | Трубка | 1 |
| 05 | 9257194 | Топливный шланг | 1 |
| 05A | 4407161 | Топливный шланг | 1 |
| 05B | 4645519 | Трубка | 1 |
| 06 | 9257195 | Топливный шланг | 1 |
| 06A | 4454522 | Топливный шланг | 1 |
| 06B | 4642724 | Трубка | 1 |
| 08 | 4192034 | Зажим | 5 |
| 09 | 4190282 | Зажим | 6 |
| 10 | 4190263 | Зажим | 6 |
| 11 | 4514700 | Зажим шланг | 12 |
| 12 | J271020 | Болт с шайбой | 16 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J260816 | Болт с шайбой | 4 |
| 13A | J900816 | Болт | 1 |
| 13B | A590108 | Шайба | 1 |
| 14 | 4626193 | Радиатор | 1 |
| 15 | 4648336 | Топливный фильтр | 1 |
| 15A | 4642641 | Топливный фильтр | 1 |
| 15E | 4687656 | Корпус фильтр | 1 |
| 15F | 4687657 | Пробка дренажный | 1 |
| 15G | 4687659 | Кольцо | 1 |
| 15H | 4687660 | Уплотнительное кольцо | 1 |
| 15I | 4687658 | Прокладка | 1 |
| 15J | 4687946 | Пробка | 1 |
| 15K | 4687947 | Пробка | 1 |
| 15L | 4698358 | HED | 1 |
| 16 | J271045 | Болт с шайбой | 4 |
| 16A | J901045 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J271080 | Болт с шайбой | 1 |
| 17A | J901080 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 22 | J260630 | Болт с шайбой | 2 |
| 22A | J900630 | Болт | 1 |
| 22B | A590106 | Плоская шайба | 1 |
| 24 | 4645228 | Топливный фильтр | 1 |
| 24A | 4649267 | Топливный фильтр | 1 |
| 24B | 4653188 | Пробка | 1 |
| 24C | 4653191 | Пробка воздушный | 1 |
| 24D | 4653195 | Уплотнительное кольцо (для корпус) | 1 |
| 24E | 4326742 | Трубка топливный | 1 |
| 24F | 4326740 | Болт | 1 |
| 24G | 4326741 | Прокладка | 1 |
| 24H | 4653194 | Прокладка | 1 |
| 24I | 4653192 | Прокладка | 1 |
| 24J | 4653187 | Головка | 1 |
| 24K | 4653189 | Корпус фильтр | 1 |
| 24L | 4653193 | Пробка дренажный | 1 |
| 24M | 4653190 | Кольцо | 1 |
| 25 | 4645227 | Насос | 1 |
| 25A | 4658052 | Прокладка | 1 |
| 25B | 4658053 | Странер | 1 |
| 26 | 4381930 | Кронштейн | 1 |
| 31 | 8106880 | Кронштейн | 1 |
| 32 | 8100676 | Кронштейн | 1 |
| 33 | J271025 | Болт с шайбой | 4 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4652981 | Виниловый шланг | 1 |
| 35 | J271030 | Болт с шайбой | 2 |
| 35A | J901030 | Болт | 1 |
| 35B | J222010 | Плоская шайба | 1 |
| 60 | 4634979 | Манжета | 4 |
| 61 | 4634716 | Болт проушина | 2 |
| 62 | 4634911 | Трубка топливный | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
