Рукоять трубопроводы — HITACHI ZX240-3

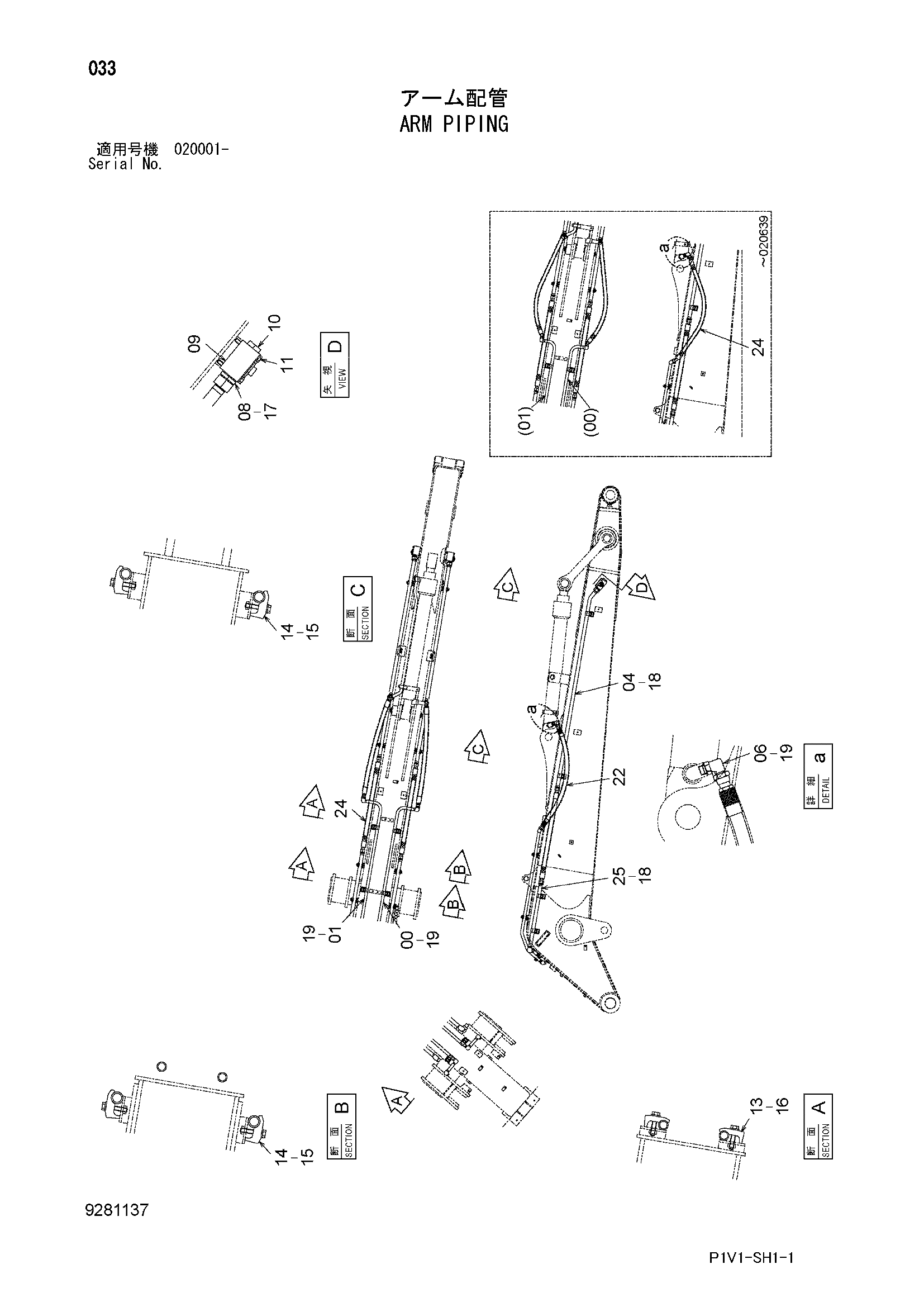

Заводская схема «Рукоять трубопроводы» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110608 | Трубка | 1 |
| 01 | 8110609 | Трубка | 1 |
| 04 | 8110651 | Трубка | 2 |
| 06 | A853366 | Угловой штуцер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4205196 | Адаптер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4447675 | Запорный клапан | 2 |
| 10 | A885008 | Пробка | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | J271085 | Болт с шайбой | 4 |
| 11A | J901085 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4190126 | Хомут трубки | 6 |
| 14 | 4190127 | Хомут трубки | 8 |
| 15 | J271265 | Болт с шайбой | 8 |
| 15A | J901265 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271260 | Болт с шайбой | 6 |
| 16A | J901260 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4187329 | Уплотнительное кольцо | 2 |
| 18 | 4187328 | Уплотнительное кольцо | 6 |
| 19 | 4187308 | Уплотнительное кольцо | 6 |
| 22 | 4307345 | Шланг | 2 |
| 24 | 4675992 | Шланг | 2 |
| 24 | 4689362 | Шланг | 2 |
| 25 | 9770352 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
