Передний детали (стрела) — HITACHI ZX240-3

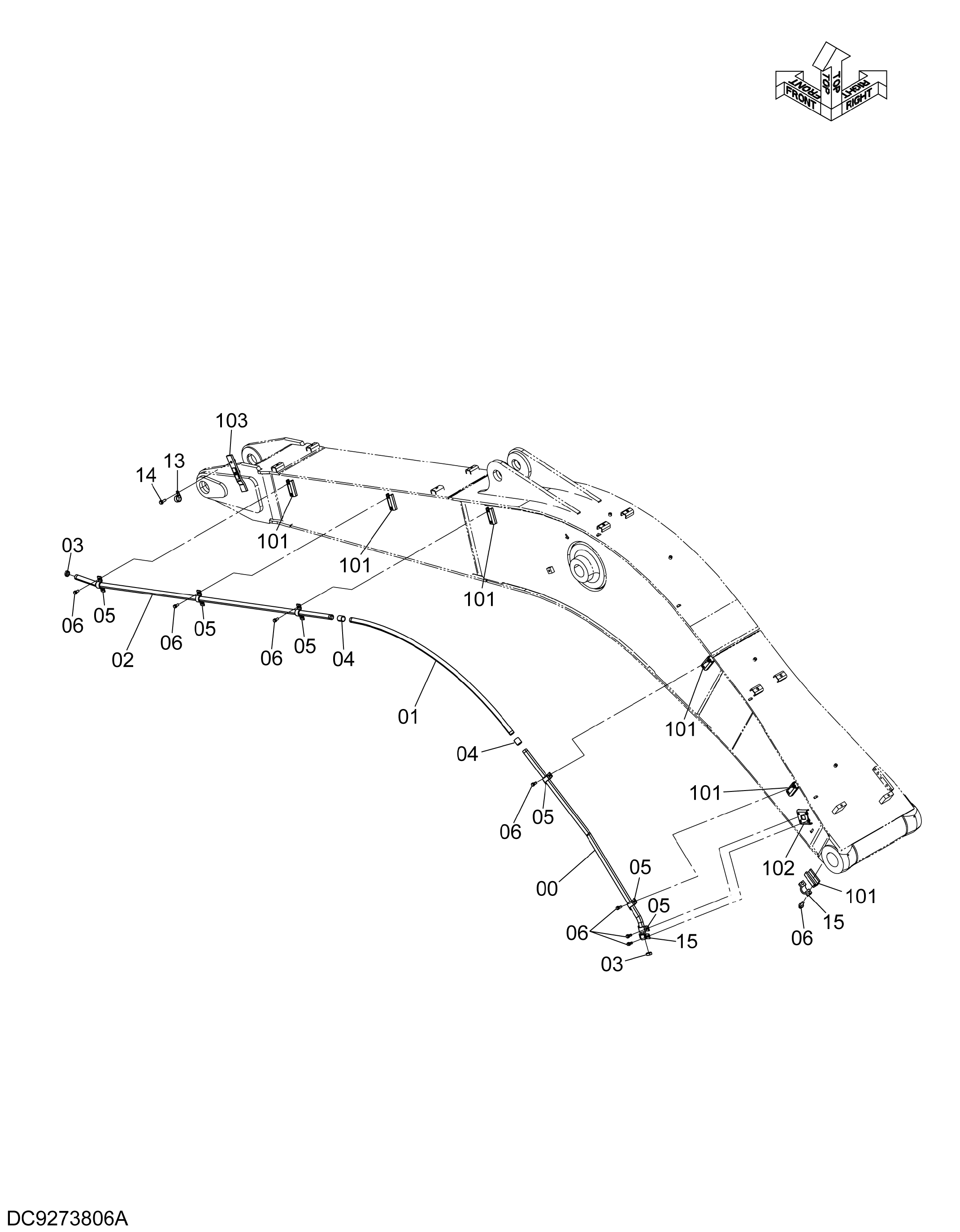

Заводская схема «Передний детали (стрела)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4665994 | Трубка | 1 |
| 01 | 4309848 | Трубка | 1 |
| 02 | 4309849 | Трубка | 1 |
| 03 | 4921052 | Втулка | 2 |
| 04 | 4198016 | Муфта | 2 |
| 05 | 4035463 | Хомут трубки | 6 |
| 06 | 4609016 | Болт с шайбой | 16 |
| 13 | 4190264 | Зажим | 1 |
| 14 | J271240 | Болт с шайбой | 1 |
| 14A | J901240 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4668451 | Хомут трубки | 2 |
| 101 | 9739309 | Седло винта | 6 |
| 102 | 9739408 | Кронштейн | 1 |
| 103 | 9765654 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
