Рукоять гидроцилиндр. (левый) — HITACHI ZX240-3

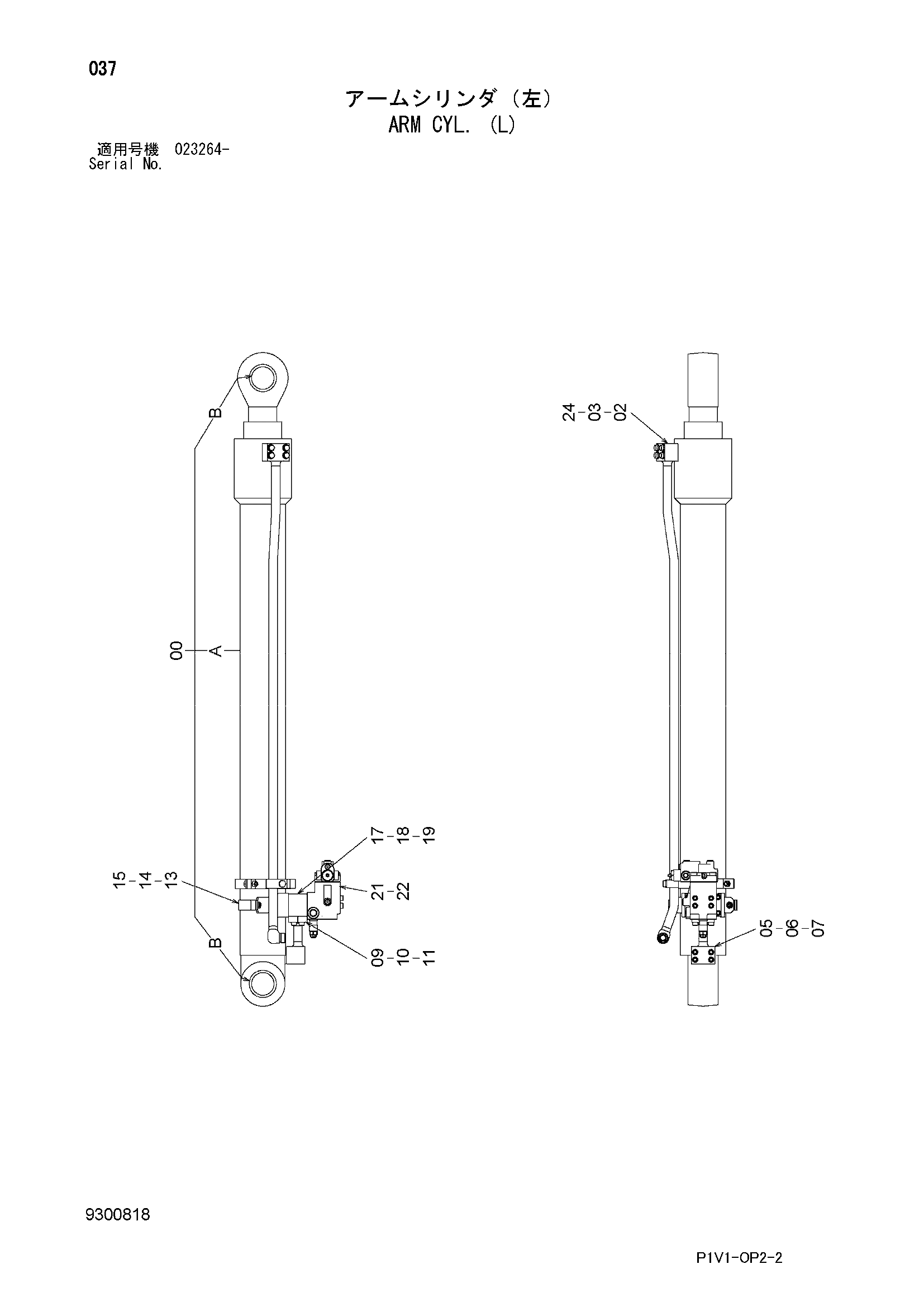

Заводская схема «Рукоять гидроцилиндр. (левый)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9206378 | Гидроцилиндр рукояти | 1 |
| 00A | 4448533 | Гидроцилиндр рукояти | 1 |
| 00B | 4352400 | Втулка | 4 |
| 02 | 8117020 | Трубка | 1 |
| 03 | J271060 | Болт с шайбой | 4 |
| 03A | J901060 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 8107330 | Трубка | 1 |
| 06 | J781060 | Болт с внутренним шестигранником | 4 |
| 07 | A811030 | Уплотнительное кольцо | 1 |
| 09 | 971489 | Уплотнительное кольцо | 1 |
| 10 | 4506459 | Разъёмный фланец | 2 |
| 11 | J781035 | Болт с внутренним шестигранником | 4 |
| 13 | 8107331 | Хомут | 1 |
| 14 | 3115595 | Хомут | 1 |
| 15 | J271030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 3115593 | Блок | 1 |
| 18 | 4697279 | Пластина | 2 |
| 19 | J781065 | Болт с внутренним шестигранником | 4 |
| 21 | 4600811 | Удерживающий клапан | 1 |
| 22 | 4603211 | Болт с внутренним шестигранником | 4 |
| 24 | 4187328 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
