Пилотные гидролинии (подъём)(3)<200> — HITACHI ZX240-3

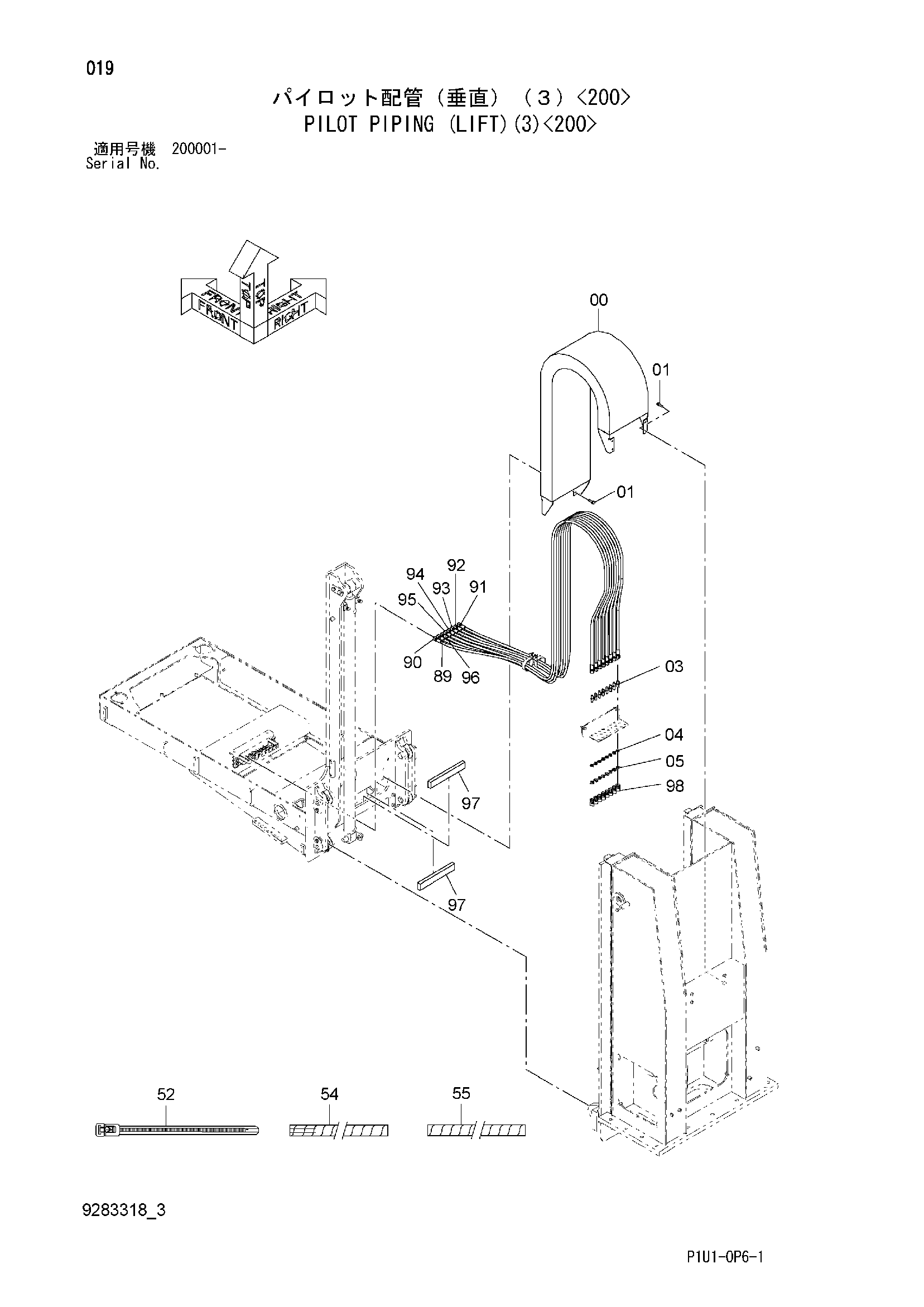

Заводская схема «Пилотные гидролинии (подъём)(3)<200>» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4664543 | Направляющая | 1 |
| 01 | J271035 | Болт с шайбой | 8 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4202532 | Адаптер | 8 |
| 04 | A590914 | Пружинная шайба | 8 |
| 05 | 4202531 | Гайка | 8 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 52 | 4055312 | Ленточный зажим | 5 |
| 54 | 4327315 | Защитный кожух | 20 |
| 55 | 4446406 | Защитный кожух | 10 |
| 89 | 9283343 | В сборе шланг | 1 |
| 89A | 4675650 | Шланг | 1 |
| 89B | 4327315 | Защитный кожух | 7 |
| 90 | 9283344 | В сборе шланг | 1 |
| 90A | 4675651 | Шланг | 1 |
| 90B | 4327315 | Защитный кожух | 7 |
| 91 | 9283345 | В сборе шланг | 1 |
| 91A | 4477079 | Шланг | 1 |
| 91B | 4327315 | Защитный кожух | 7 |
| 92 | 9283346 | В сборе шланг | 1 |
| 92A | 4477080 | Шланг | 1 |
| 92B | 4327315 | Защитный кожух | 7 |
| 93 | 9283347 | В сборе шланг | 1 |
| 93A | 4606818 | Шланг | 1 |
| 93B | 4327315 | Защитный кожух | 7 |
| 94 | 9283348 | В сборе шланг | 1 |
| 94A | 4675680 | Шланг | 1 |
| 94B | 4327315 | Защитный кожух | 7 |
| 95 | 9283349 | В сборе шланг | 1 |
| 95A | 4416127 | Шланг | 1 |
| 95B | 4327315 | Защитный кожух | 7 |
| 96 | 9283350 | В сборе шланг | 1 |
| 96A | 4606821 | Шланг | 1 |
| 96B | 4327315 | Защитный кожух | 7 |
| 97 | 4417826 | Амортизатор | 2 |
| 98 | 4223518 | Пробка унион | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
