Шланг защита от разрыва клапан трубопроводы (2) — HITACHI ZX240-3

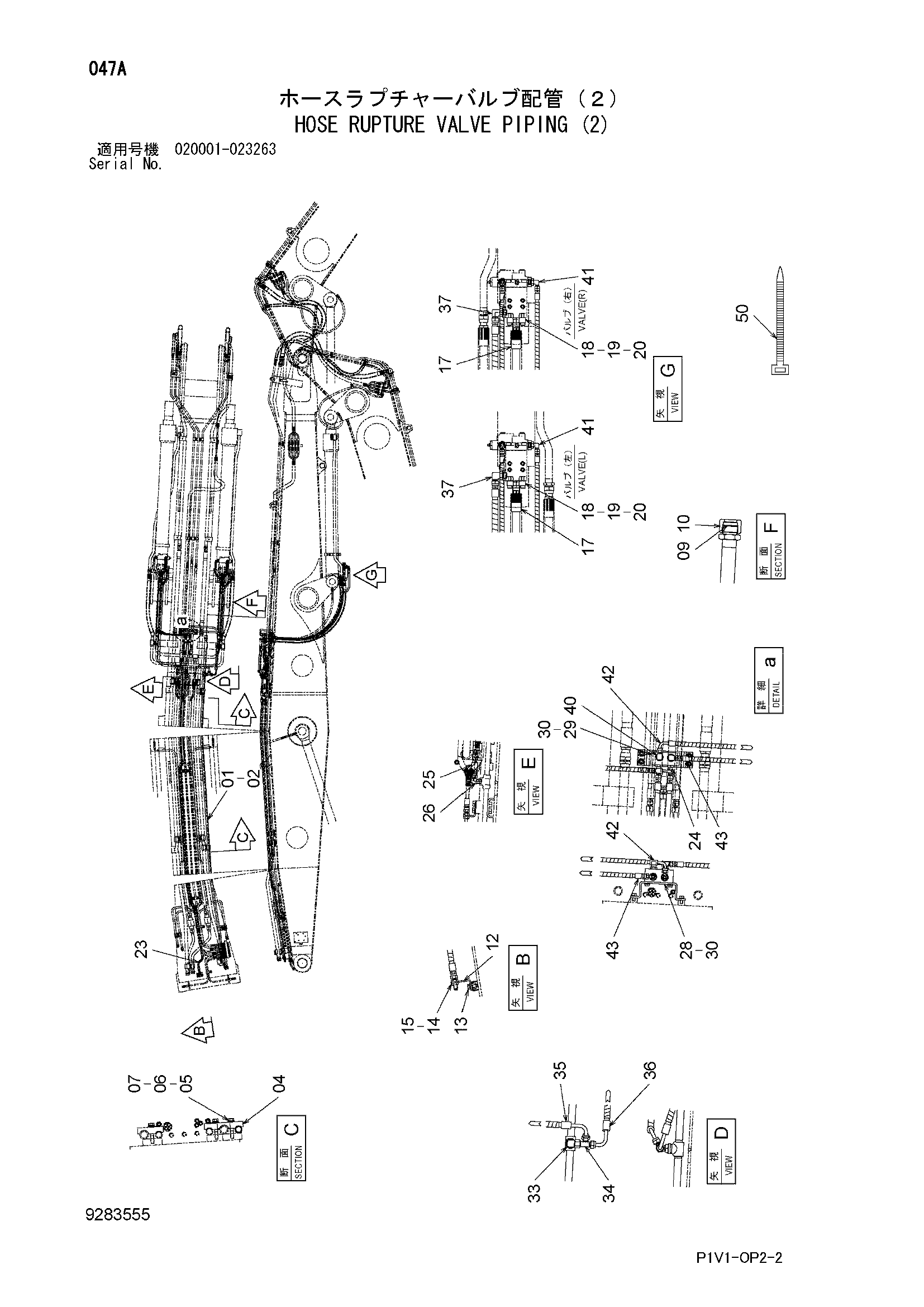

Заводская схема «Шланг защита от разрыва клапан трубопроводы (2)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8110594 | Трубка | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 2 |
| 04 | 4612394 | Хомут трубки | 2 |
| 05 | J901265 | Болт | 4 |
| 06 | A590912 | Пружинная шайба | 4 |
| 07 | A590112 | Плоская шайба | 4 |
| 09 | 4189094 | Колпачок | 1 |
| 10 | 4188136 | Гайка | 1 |
| 12 | 4676751 | Кронштейн | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4202531 | Гайка | 1 |
| 15 | 4202532 | Адаптер | 1 |
| 17 | 4676753 | Шланг | 2 |
| 18 | 971489 | Уплотнительное кольцо | 2 |
| 19 | 4506459 | Разъёмный фланец | 4 |
| 20 | M341036 | Болт с внутренним шестигранником | 8 |
| 23 | 9283677 | Шланг в сборе | 1 |
| 23A | 4487173 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 9 |
| 24 | 4208909 | Тройник | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 9234606 | Шланг в сборе | 1 |
| 25A | 4613763 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 1 |
| 26 | 4154657 | Угловой штуцер | 1 |
| 28 | 4647784 | Кронштейн | 1 |
| 29 | 3106929 | Блок | 1 |
| 30 | J271025 | Болт с шайбой | 8 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 33 | 4353073 | Угловой штуцер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4426339 | Соединительный штуцер | 1 |
| 35 | 9249296 | Шланг в сборе | 1 |
| 35A | 4313442 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 4 |
| 36 | 9259949 | Шланг в сборе | 1 |
| 36A | 4313438 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 3 |
| 37 | A852344 | Угловой штуцер | 2 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | A852332 | Угловой штуцер | 2 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | A852322 | Угловой штуцер | 4 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 9283678 | Шланг в сборе | 2 |
| 42A | 4276003 | Шланг | 1 |
| 42B | 4327315 | Защитный кожух | 4 |
| 43 | 9271636 | Шланг в сборе | 2 |
| 43A | 4663553 | Шланг | 1 |
| 43B | 4327315 | Защитный кожух | 3 |
| 50 | 4055311 | Ленточный зажим | 30 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
