Асист трубопроводы (стрела) — HITACHI ZX240-3

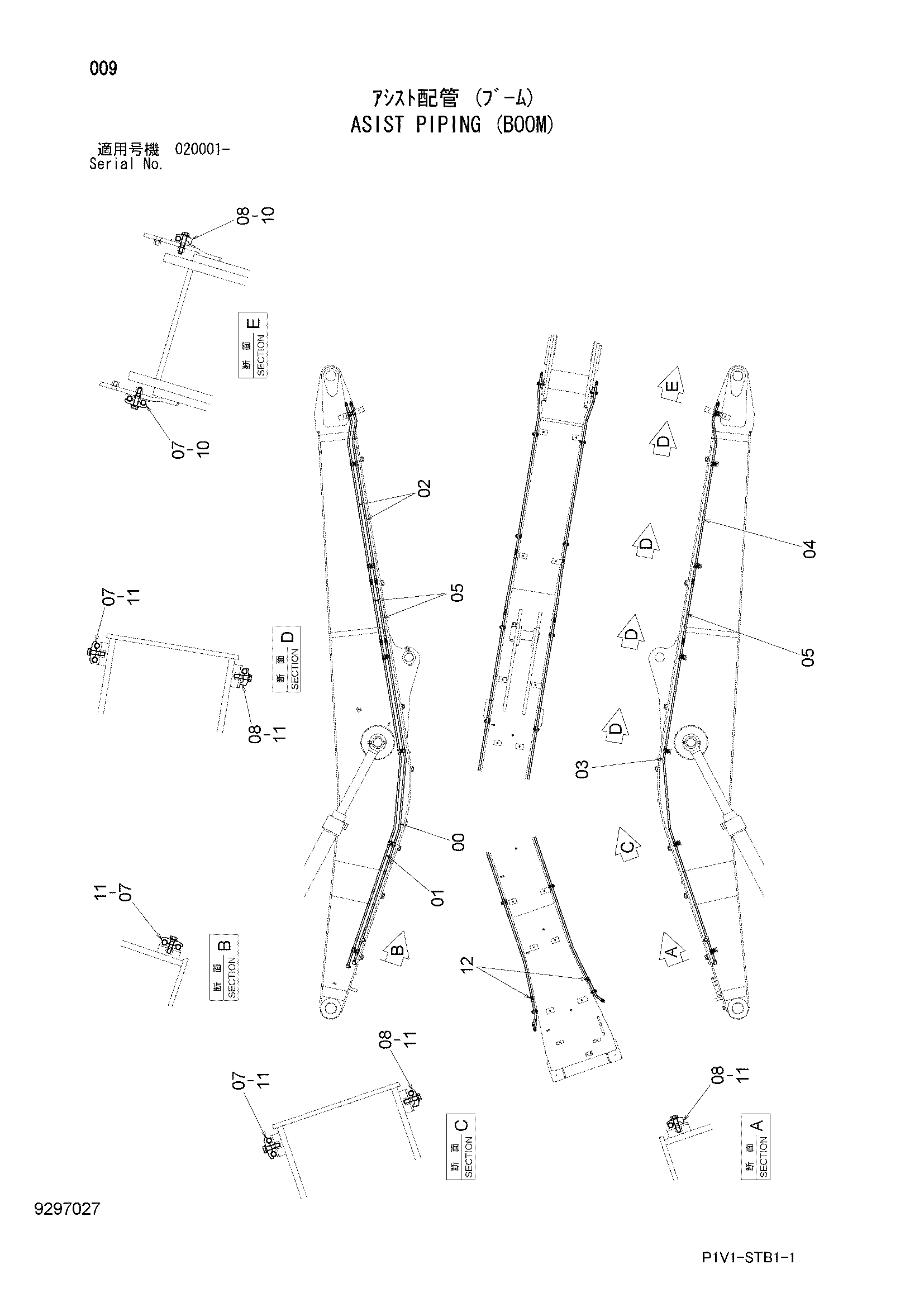

Заводская схема «Асист трубопроводы (стрела)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8115461 | Трубка | 1 |
| 01 | 8115460 | Трубка | 1 |
| 02 | 8115462 | Трубка | 2 |
| 03 | 8115471 | Трубка | 1 |
| 04 | 8115472 | Трубка | 1 |
| 05 | 4247581 | Шланг | 3 |
| 07 | 4189858 | Хомут трубки | 7 |
| 08 | 4190124 | Хомут трубки | 7 |
| 10 | J271265 | Болт с шайбой | 2 |
| 10A | J901265 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271250 | Болт с шайбой | 12 |
| 11A | J901250 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 94-2023 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
