Рукоять — HITACHI ZX240-3

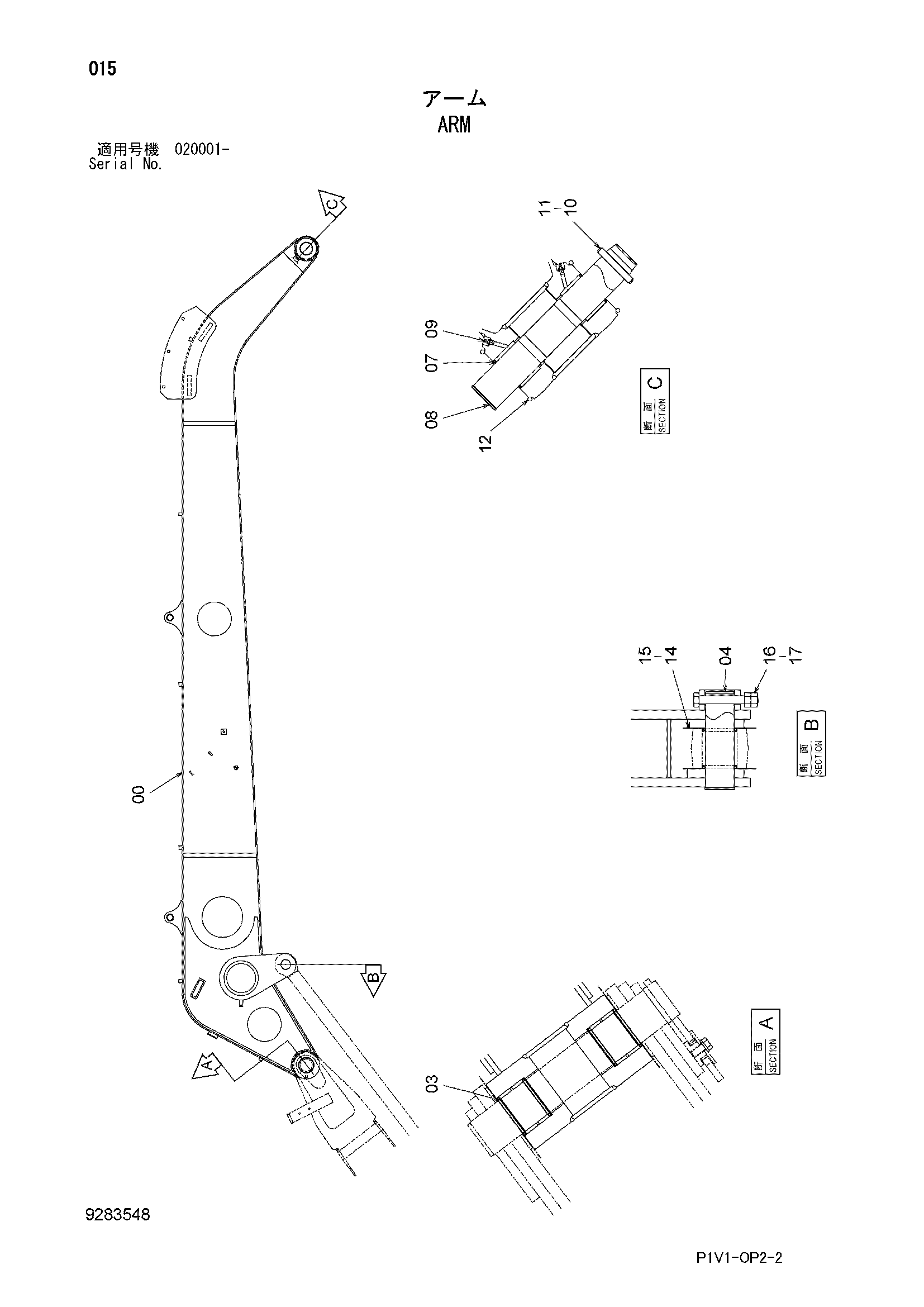

Заводская схема «Рукоять» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053768 | Рукоять | 1 |
| 03 | 4074008 | Пылезащитное уплотнение | 2 |
| 05 | 3090347 | Палец | 2 |
| 07 | 4067902 | Пылезащитное уплотнение | 2 |
| 08 | 3088577 | Палец | 1 |
| 09 | J75481 | Пресс-маслёнка | 2 |
| 10 | 4098713 | Палец | 1 |
| 11 | 4098712 | Кольцо | 1 |
| 12 | 4089028 | Уплотнительное кольцо | 2 |
| 14 | 4444288 | Упорная пластина 1.0mm | 4 |
| 15 | 4444289 | Упорная пластина 2.0mm | 2 |
| 16 | 4435125 | Стопорный палец | 2 |
| 17 | J950020 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
