Гидромотор трубопроводы — HITACHI ZX240-3

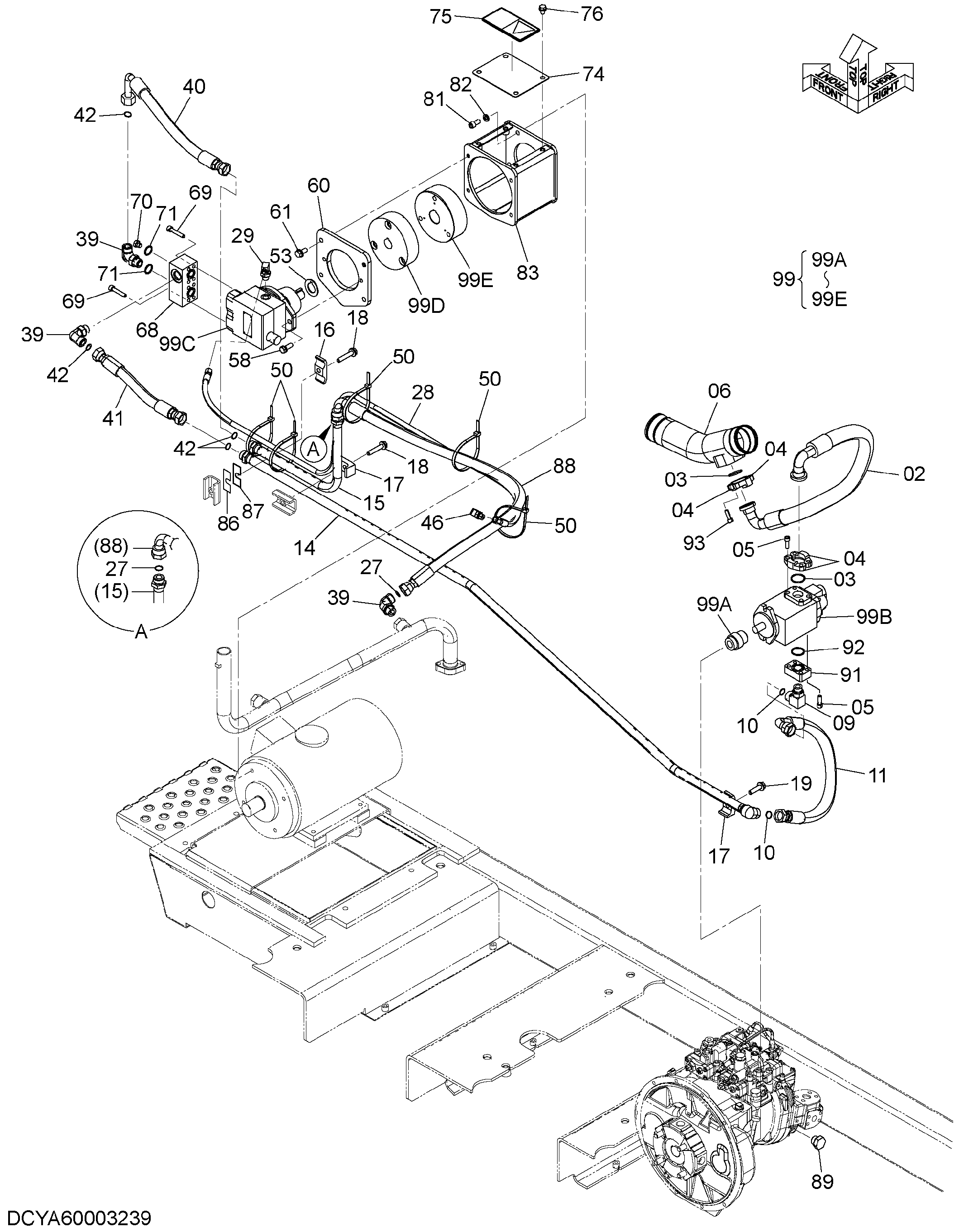

Заводская схема «Гидромотор трубопроводы» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4458327 | Шланг | 1 |
| 03 | 4508805 | Уплотнительное кольцо | 2 |
| 04 | 4024049 | Разъёмный фланец | 4 |
| 05 | J781030 | Болт с внутренним шестигранником | 8 |
| 06 | 9766195 | Всасывающая трубка | 1 |
| 09 | A853366 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 11 | 4388878 | Шланг | 1 |
| 14 | YA40002984 | Трубка | 1 |
| 15 | YA40002985 | Трубка | 1 |
| 16 | 4189859 | Хомут трубки | 1 |
| 17 | 4190126 | Хомут трубки | 2 |
| 18 | J271265 | Болт с шайбой | 2 |
| 18A | J901265 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J271250 | Болт с шайбой | 1 |
| 19A | J901250 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 2 |
| 28 | 4446122 | Шланг | 1 |
| 29 | 4489343 | Адаптер | 1 |
| 29A | 4506416 | Уплотнительное кольцо | 1 |
| 39 | A853366 | Угловой штуцер | 3 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | YA00004586 | Шланг | 1 |
| 41 | 4659054 | Шланг | 1 |
| 42 | 4187308 | Уплотнительное кольцо | 4 |
| 46 | A852333 | Угловой штуцер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4121859 | Ленточный зажим | 8 |
| 53 | YA00001917 | Регулировочная шайба | 1 |
| 58 | 4614637 | Болт с шайбой | 2 |
| 60 | 3119964 | Пластина | 1 |
| 61 | J271230 | Болт с шайбой | 4 |
| 61A | J901230 | Болт | 1 |
| 61B | J222012 | Шайба | 1 |
| 68 | YA00001915 | Блок | 1 |
| 69 | J781055 | Болт с внутренним шестигранником | 8 |
| 70 | A885002 | Пробка | 1 |
| 70A | 957366 | Уплотнительное кольцо | 1 |
| 71 | 971489 | Уплотнительное кольцо | 2 |
| 74 | YA00001916 | Крышка | 1 |
| 75 | 3089910 | Предупреждающая табличка | 1 |
| 76 | J271020 | Болт с шайбой | 4 |
| 76A | J901020 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
| 81 | J781225 | Болт с внутренним шестигранником | 4 |
| 82 | A590912 | Пружинная шайба | 4 |
| 83 | YA40001370 | Кронштейн | 1 |
| 86 | 4683785 | Регулировочная шайба | 2 |
| 87 | 4683786 | Регулировочная шайба | 2 |
| 88 | 9216111 | Шланг в сборе | 1 |
| 88A | 4479998 | Шланг | 1 |
| 88B | 4327294 | Защитный кожух | 3 |
| 89 | A885006 | Пробка | 1 |
| 89A | 4506424 | Уплотнительное кольцо | 1 |
| 91 | 3107150 | Фланец | 1 |
| 92 | A811035 | Уплотнительное кольцо | 1 |
| 93 | J781030 | Болт с внутренним шестигранником | 4 |
| 99A | 3092248 | Вал шестерня | 1 |
| 99B | YA00004858 | Шестерённый насос | 1 |
| 99B1 | 4677898 | Комплект уплотнений | 1 |
| 99C | YA00001945 | Гидромотор | 1 |
| 99D | YA00007925 | Муфта | 1 |
| 99E | YA00007887 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
