2P-BOOM — HITACHI ZX240-3

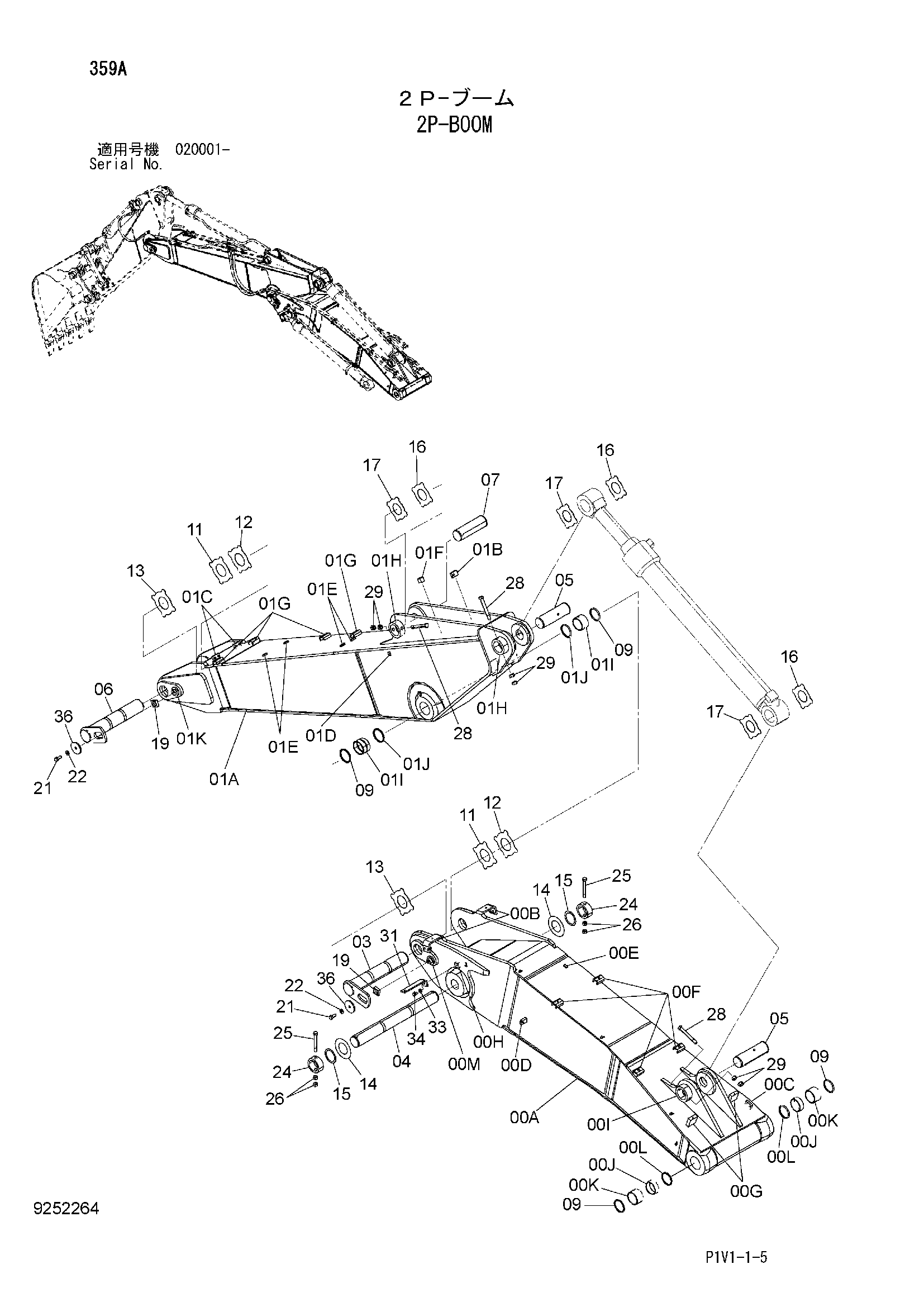

Заводская схема «2P-BOOM» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00A-M	7048666	Стрела фирст	1
00A	5010181	Стрела фирст	1
00B	9763823	Кронштейн	2
00C	4218354	Блок	2
00D	4218353	Блок	2
00E	455156	Седло винта	1
00F	9765301	Седло винта	4
00G	4647806	Седло винта	2
00H	4644727	Седло винта	1
00I	4434956	Ограничитель	1
00J	4364501	Втулка	2
00K	4443885	Втулка	2
00L	4074008	Пылезащитное уплотнение	2
00M	4426117	Ограничитель	1
01A-K	7048631	Стрела секонд	1
01A	5010186	Стрела секонд	1
01B	4218353	Блок	1
01C	4218354	Блок	2
01D	455156	Седло винта	4
01E	4401814	Седло винта	4
01F	4261442	Блок	1
01G	9765301	Седло винта	4
01H	4434956	Ограничитель	2
01I	4443883	Втулка	2
01J	4074008	Пылезащитное уплотнение	2
01K	4426117	Ограничитель	1
03	8101233	Палец	1
04	3038444	Палец	1
05	3095807	Палец	2
06	8080781	Палец	1
07	3088751	Палец	1
09	4074008	Пылезащитное уплотнение	4
11	4445638	Упорная пластина 1.0mm	2
12	4460372	Упорная пластина 1.5mm	2
13	4445639	Упорная пластина 2.0mm	2
14	4476062	Упорная пластина 1.0mm	2
15	4444755	Упорная пластина 1.0mm	2
16	4444284	Упорная пластина 1.0mm	3
17	4444285	Упорная пластина 2.0mm	3
19	4424425	Блок	2
21	J921840	Болт	2
22	J222018	Шайба	2
24	4067720	Ограничитель	2
25	4435126	Стопорный палец	2
26	J950020	Гайка	4
28	4435128	Стопорный палец	3
29	J950022	Гайка	6
31	4602796	Кронштейн	1
33	J222014	Шайба	1
34	J901430	Болт	1
36	4640621	Пластина	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
