HSB общий трубопроводы — HITACHI ZX240-3

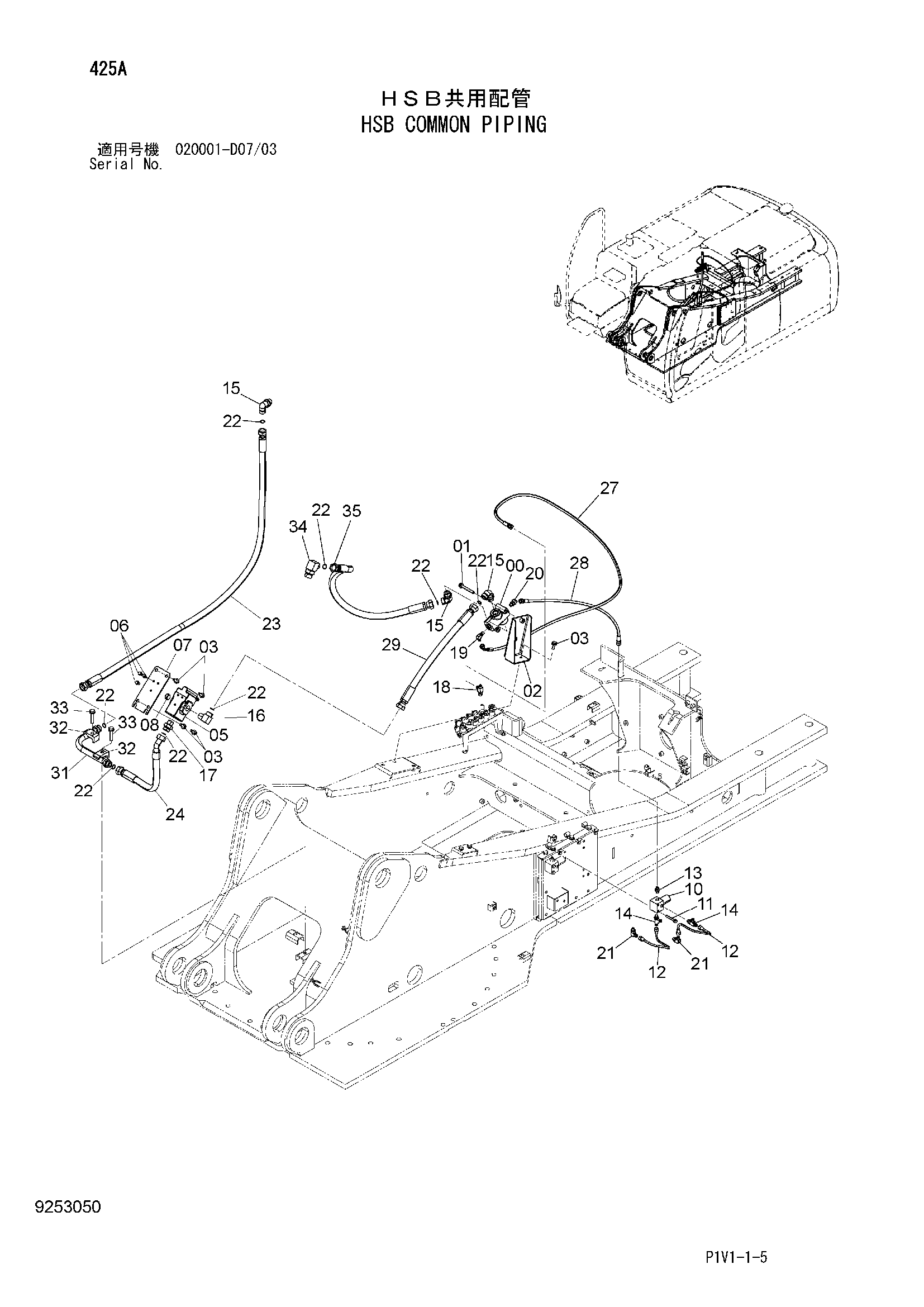

Заводская схема «HSB общий трубопроводы» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4629744 | Запорный клапан | 1 |
| 01 | J271085 | Болт с шайбой | 2 |
| 01A | J901085 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 8102727 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 6 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4209158 | Предохранительный клапан | 1 |
| 06 | J260820 | Болт с шайбой | 3 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 4638241 | Кронштейн | 1 |
| 08 | 94-2014 | Пробка | 1 |
| 10 | 4261289 | Клапан SOL | 1 |
| 11 | J260860 | Болт с шайбой | 2 |
| 11A | J900860 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | 3104881 | Трубка | 2 |
| 13 | A852122 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4479162 | Тройник | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A853366 | Угловой штуцер | 3 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4272267 | Угловой штуцер | 1 |
| 17 | 4208967 | Адаптер | 1 |
| 18 | A852422 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852322 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852222 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4293950 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 8 |
| 23 | 4321271 | Шланг | 1 |
| 24 | 4274569 | Шланг | 1 |
| 27 | 4613923 | Шланг | 1 |
| 28 | 4486003 | Шланг | 1 |
| 29 | 4286265 | Шланг | 1 |
| 31 | 9764956 | Трубка | 1 |
| 32 | 4190126 | Хомут трубки | 2 |
| 33 | J271265 | Болт с шайбой | 2 |
| 33A | J901265 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | A853386 | Угловой штуцер | 1 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 9266703 | В сборе шланг | 1 |
| 35A | 4649408 | Шланг | 1 |
| 35B | 4446406 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
