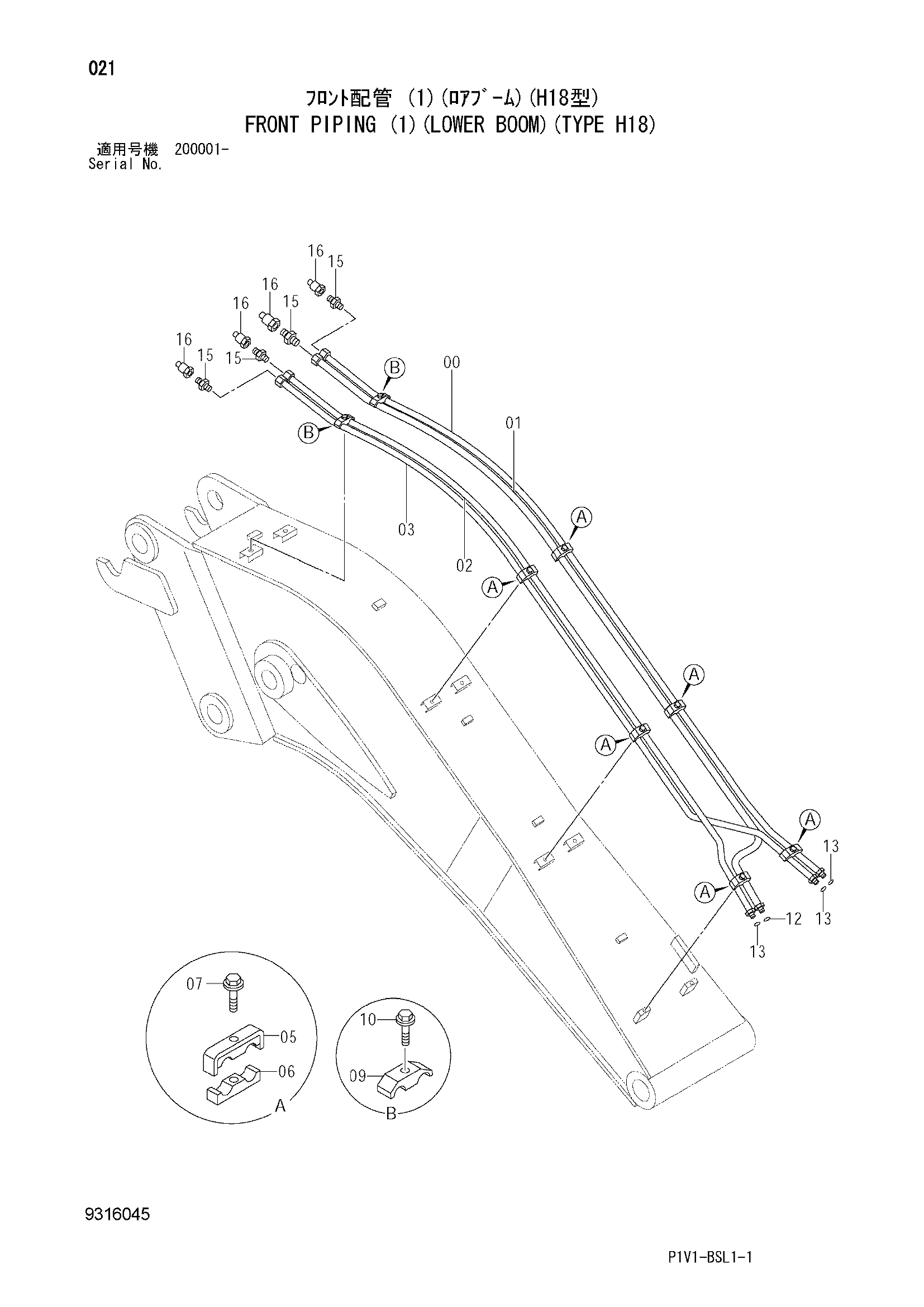

Гидролинии рабочего оборудования (1)(нижний стрела)(тип H18) — HITACHI ZX240-3
Заводская схема «Гидролинии рабочего оборудования (1)(нижний стрела)(тип H18)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8122481 | Трубка | 1 |
| 01 | 8122482 | Трубка | 1 |
| 02 | 8122483 | Трубка | 1 |
| 03 | 8122484 | Трубка | 1 |
| 05 | 4285723 | Хомут трубки | 6 |
| 06 | 4285722 | Резиновая прокладка | 6 |
| 07 | J271270 | Болт с шайбой | 6 |
| 07A | J901270 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 4189859 | Хомут трубки | 2 |
| 10 | J271260 | Болт с шайбой | 2 |
| 10A | J901260 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 3 |
| 15 | 4224932 | Адаптер | 4 |
| 15A | 4506424 | Уплотнительное кольцо | 2 |
| 16 | 4703113 | Самоуплотняющееся соединение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
