Трубопроводы системы смазки (рукоять) — HITACHI ZX240-3

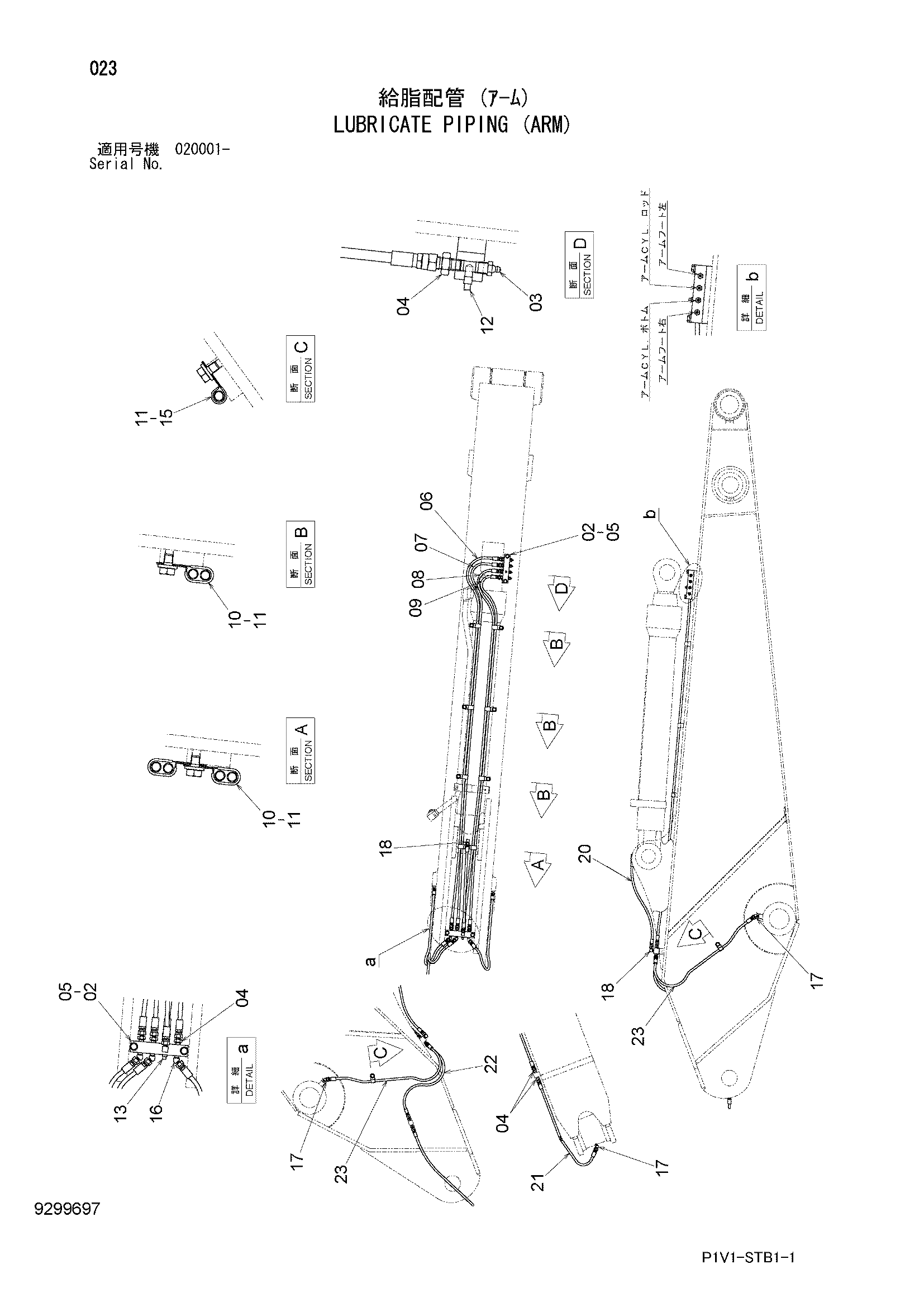

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4678049 | Блок | 2 |
| 03 | J75482 | Пресс-маслёнка | 4 |
| 04 | 4154651 | Адаптер | 10 |
| 05 | J271045 | Болт с шайбой | 4 |
| 05A | J901045 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4619497 | Шланг | 1 |
| 07 | 4668286 | Шланг | 1 |
| 08 | 4449705 | Шланг | 1 |
| 09 | 4668284 | Шланг | 1 |
| 10 | 4190292 | Зажим | 8 |
| 11 | J271016 | Болт с шайбой | 9 |
| 11A | J901016 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 94-2021 | Пробка | 1 |
| 13 | 94-2022 | Пробка | 1 |
| 15 | 4190275 | Зажим | 2 |
| 16 | 4154655 | Угловой штуцер | 3 |
| 17 | 4298745 | Угловой штуцер | 3 |
| 18 | 4298746 | Угловой штуцер | 2 |
| 20 | 4451816 | Шланг | 1 |
| 21 | 4657602 | Шланг | 1 |
| 22 | 4657601 | Шланг | 1 |
| 23 | 4657531 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
