Стрела наклон трубопроводы — HITACHI ZX240-3

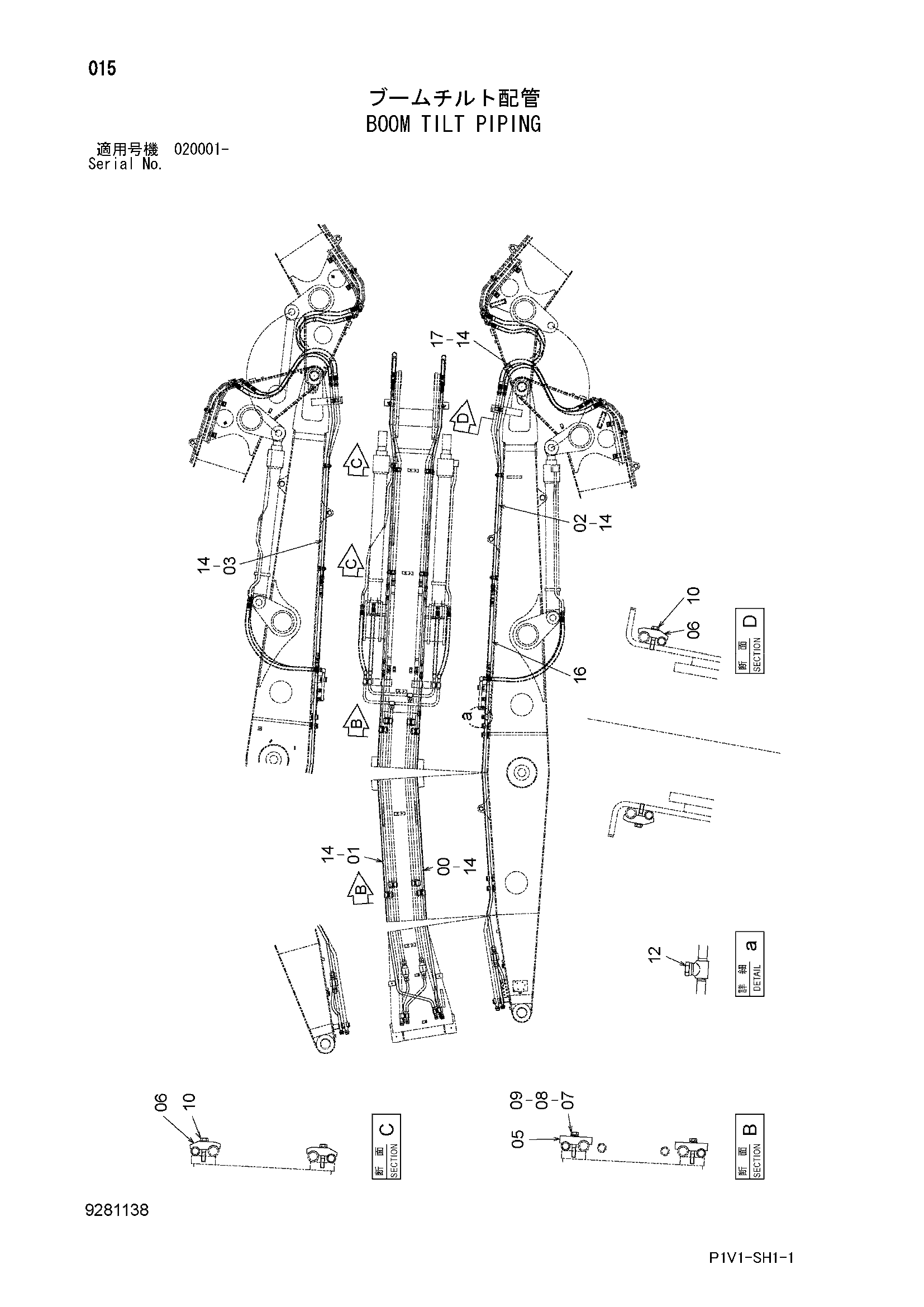

Заводская схема «Стрела наклон трубопроводы» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110594 | Трубка | 1 |
| 01 | 8110595 | Трубка | 1 |
| 02 | 8110596 | Трубка | 1 |
| 03 | 8110597 | Трубка | 1 |
| 05 | 4612394 | Хомут трубки | 4 |
| 06 | 4153488 | Хомут трубки | 6 |
| 07 | J901265 | Болт | 8 |
| 08 | A590912 | Пружинная шайба | 8 |
| 09 | A590112 | Плоская шайба | 8 |
| 10 | J271265 | Болт с шайбой | 6 |
| 10A | J901265 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4174542 | Пробка | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 10 |
| 16 | 9281216 | Шланг в сборе | 2 |
| 16A | 4250079 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 3 |
| 17 | 4639401 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
