Рукоять трубопроводы (1) — HITACHI ZX240-3

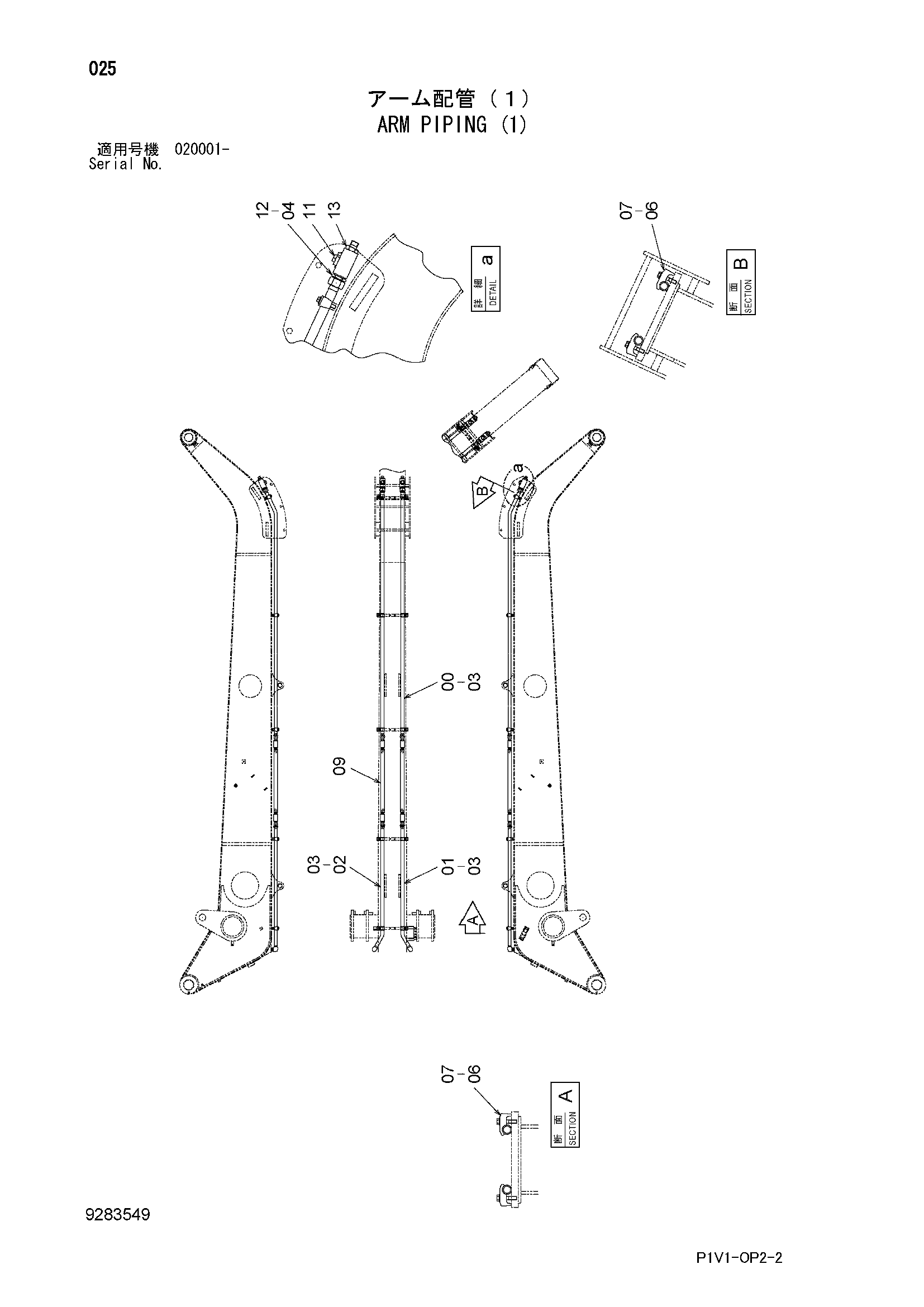

Заводская схема «Рукоять трубопроводы (1)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110186 | Трубка | 2 |
| 01 | 9768723 | Трубка | 1 |
| 02 | 9768724 | Трубка | 1 |
| 03 | 4187328 | Уплотнительное кольцо | 6 |
| 04 | 4187329 | Уплотнительное кольцо | 2 |
| 06 | 4190127 | Хомут трубки | 10 |
| 07 | J271265 | Болт с шайбой | 10 |
| 07A | J901265 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 9281215 | Шланг в сборе | 2 |
| 09A | 4286851 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 3 |
| 11 | 4432055 | Запорный клапан | 2 |
| 12 | 4205196 | Адаптер | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4129457 | Адаптер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
