Вспомогательный трубопроводы (рукоять) — HITACHI ZX240-3

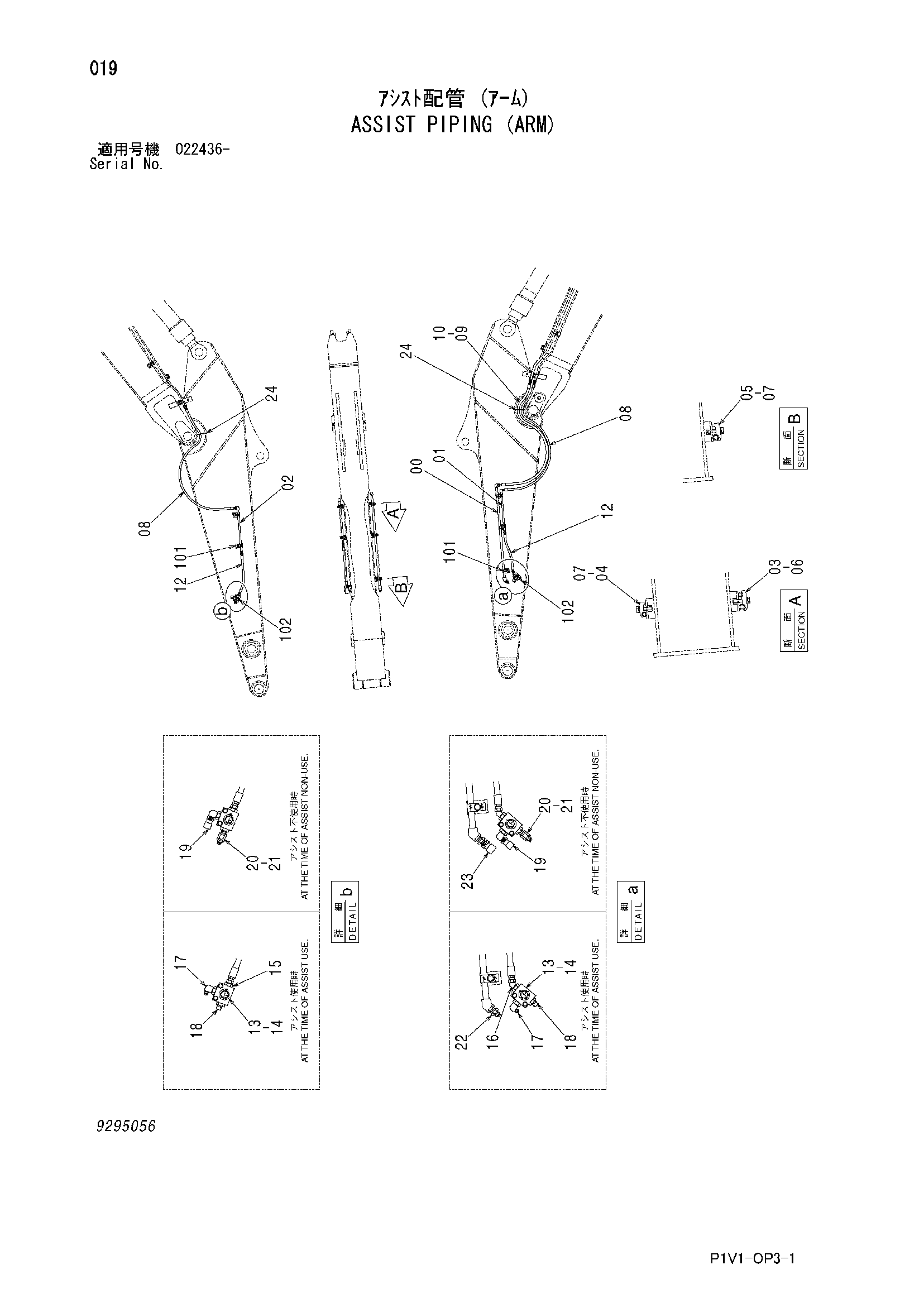

Заводская схема «Вспомогательный трубопроводы (рукоять)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8115025 | Трубка | 1 |
| 01 | 9770010 | Трубка | 1 |
| 02 | 9770009 | Трубка | 1 |
| 03 | 4202559 | Хомут трубки | 2 |
| 04 | 4190124 | Хомут трубки | 2 |
| 05 | 4190125 | Хомут трубки | 1 |
| 06 | J271255 | Болт с шайбой | 2 |
| 06A | J901255 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 4665706 | Болт с шайбой | 3 |
| 07A | J901250 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4489417 | Шланг | 2 |
| 09 | 4489422 | Шланг | 1 |
| 10 | 4138938 | Уплотнительное кольцо | 2 |
| 12 | 4224452 | Шланг | 2 |
| 13 | 4340948 | Клапан селектор | 2 |
| 14 | J260860 | Болт с шайбой | 4 |
| 14A | J900860 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | A852143 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852243 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852343 | Угловой штуцер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4142256 | Адаптер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4223518 | Пробка унион | 2 |
| 20 | 94-0676 | Разъём S | 2 |
| 21 | 94-2023 | Пробка | 2 |
| 22 | 4221287 | Адаптер | 1 |
| 23 | 4223519 | Пробка унион | 1 |
| 24 | 4121859 | Ленточный зажим | 2 |
| 101 | 9765301 | Седло винта | 5 |
| 102 | 4661859 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
