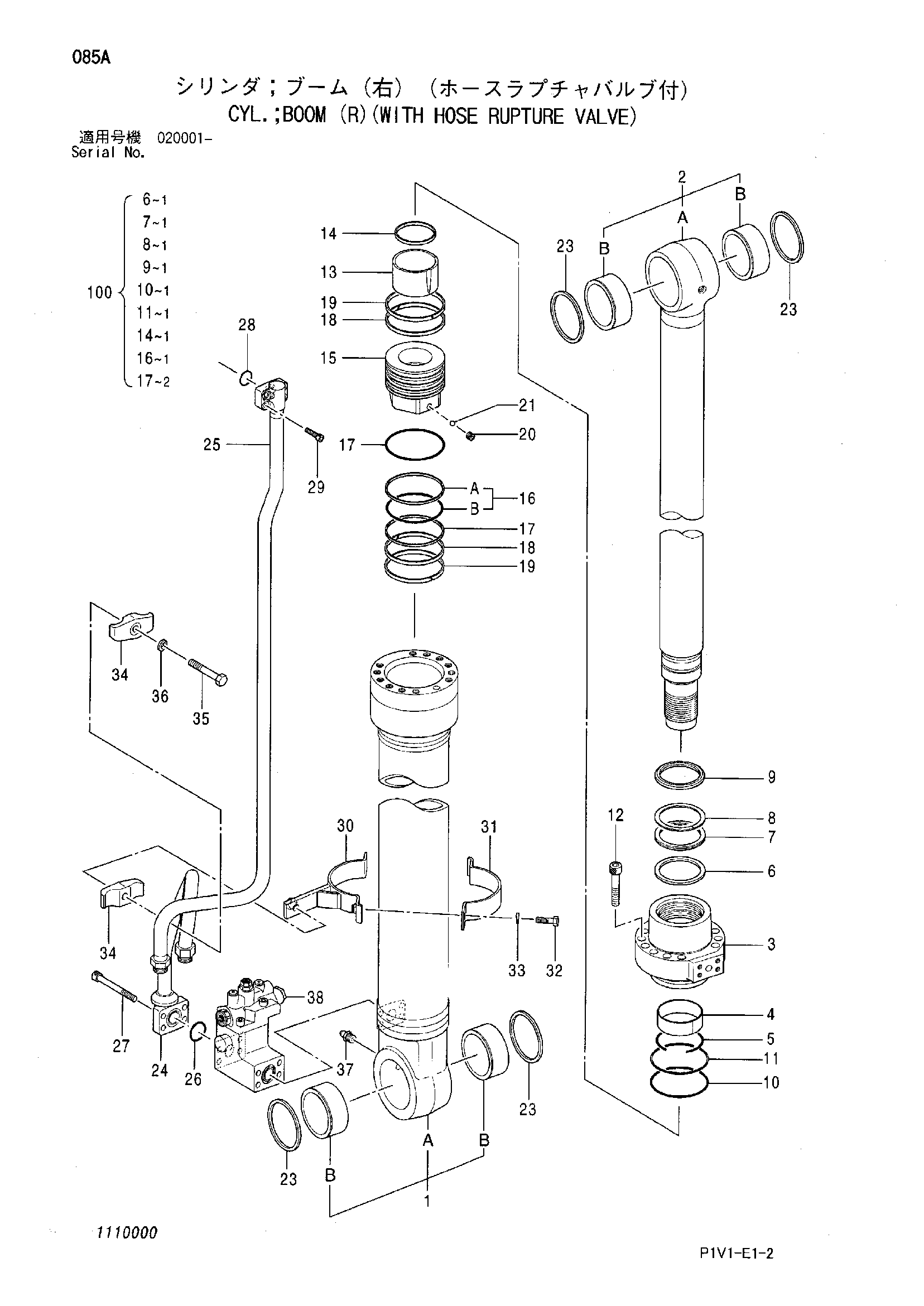

Гидроцилиндр стрелы (правый)(с шланг защита от разрыва клапан) — HITACHI ZX240-3

Заводская схема «Гидроцилиндр стрелы (правый)(с шланг защита от разрыва клапан)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4644826	Гидроцилиндр стрелы (правый)	1
1	0973901	Труба гидроцилиндра в сборе	1
1B	4355875	Втулка пальца	2
2	0973902	Шток поршня в сборе	1
2B	4355875	Втулка пальца	2
3	0926603	Головка гидроцилиндра	1
4	0325904	Втулка	1
5	0237407	Стопорное кольцо	1
6	0973905	Кольцо буффер	1
7	0973906	У-ринг	1
8	0237419	Опорное кольцо	1
9	4428492	Грязесъёмное кольцо	1
10	A811120	Уплотнительное кольцо	1
11	0223704	Опорное кольцо	1
12	0409705	Болт с внутренним шестигранником	12
13	0829306	Амортизирующий подшипник	1
14	4469113	Уплотнение	1
15	0973907	Поршень	1
16	0223706	Кольцо уплотнение в сборе	1
17	0496706	Опорное кольцо	2
18	0926604	Направляющее кольцо	2
19	0223713	Кольцо	2
20	0309011	Установочный винт	1
21	0111707	Стальной шарик	1
23	4067901	Грязесъёмное кольцо	4
24	4645039	Трубка	1
25	0973910	Трубка	1
26	984614	Уплотнительное кольцо	1
27	0815902	Болт с внутренним шестигранником	4
28	4506430	Уплотнительное кольцо	1
29	4486953	Болт с внутренним шестигранником	4
30-36	1110002	Лента в сборе	1
30	0973911	Лента	1
31	4468607	Лента	1
32	J901035	Болт	2
33	A590910	Шайба	2
34	0236915	Держатель	2
35	0254312	Болт	1
36	A590914	Пружинная шайба	1
37	J75481	Пресс-маслёнка	1
38	4645158	Удерживающий клапан	1
100	4650419	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
