Рукоять гидроцилиндр. (левый) — HITACHI ZX240-3

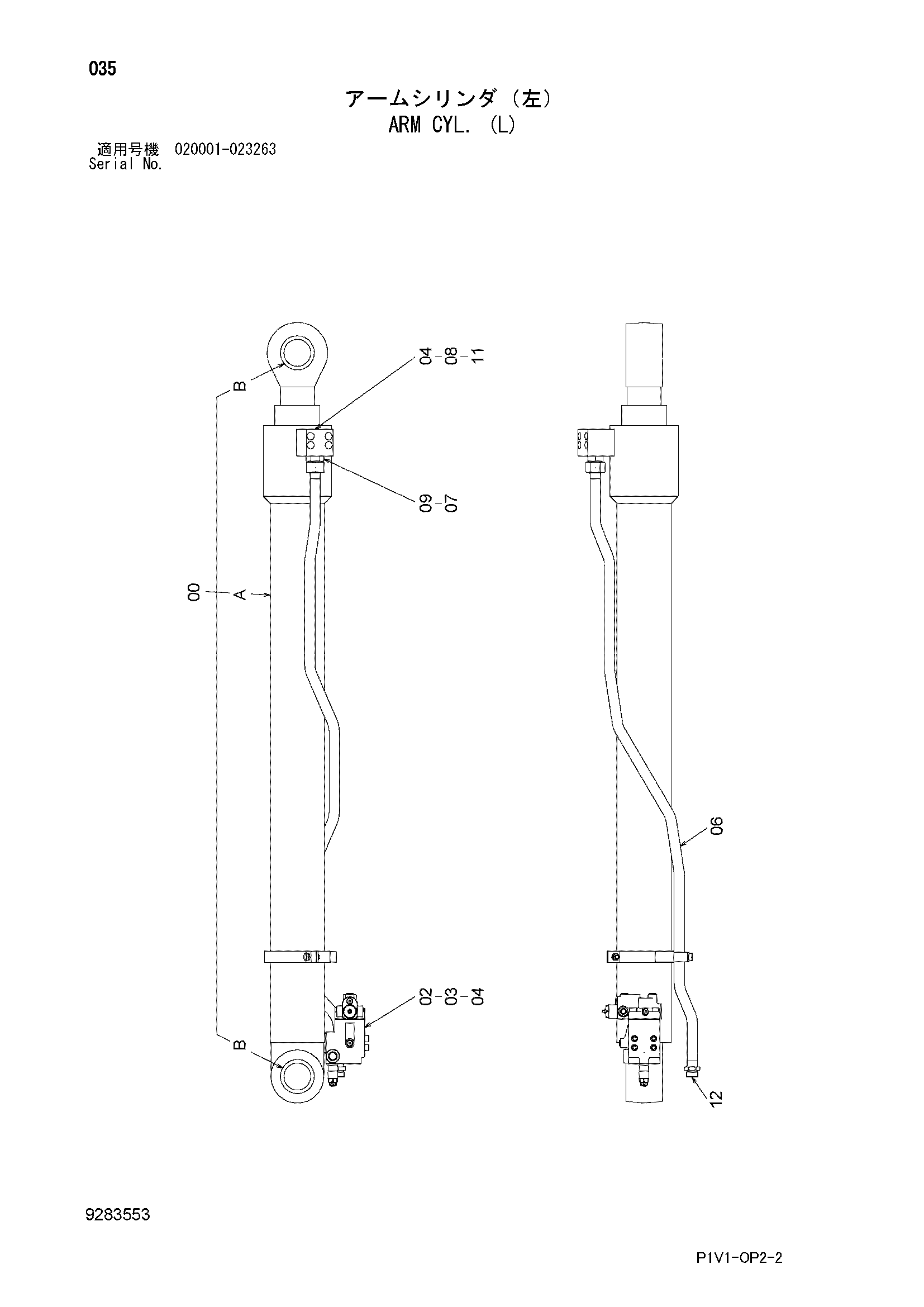

Заводская схема «Рукоять гидроцилиндр. (левый)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9206378 | Гидроцилиндр рукояти | 1 |
| 00A | 4448533 | Гидроцилиндр рукояти | 1 |
| 00B | 4352400 | Втулка | 4 |
| 02 | 4600811 | Клапан удерживающий (рукоять) | 1 |
| 03 | 4603211 | Болт с внутренним шестигранником | 4 |
| 04 | 4506430 | Уплотнительное кольцо | 2 |
| 06 | 8098249 | Трубка | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 1 |
| 08 | 3106143 | Фланец | 1 |
| 09 | A853168 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | J781080 | Болт с внутренним шестигранником | 4 |
| 12 | 4187308 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
