Стрела трубопроводы системы смазки — HITACHI ZX240-3

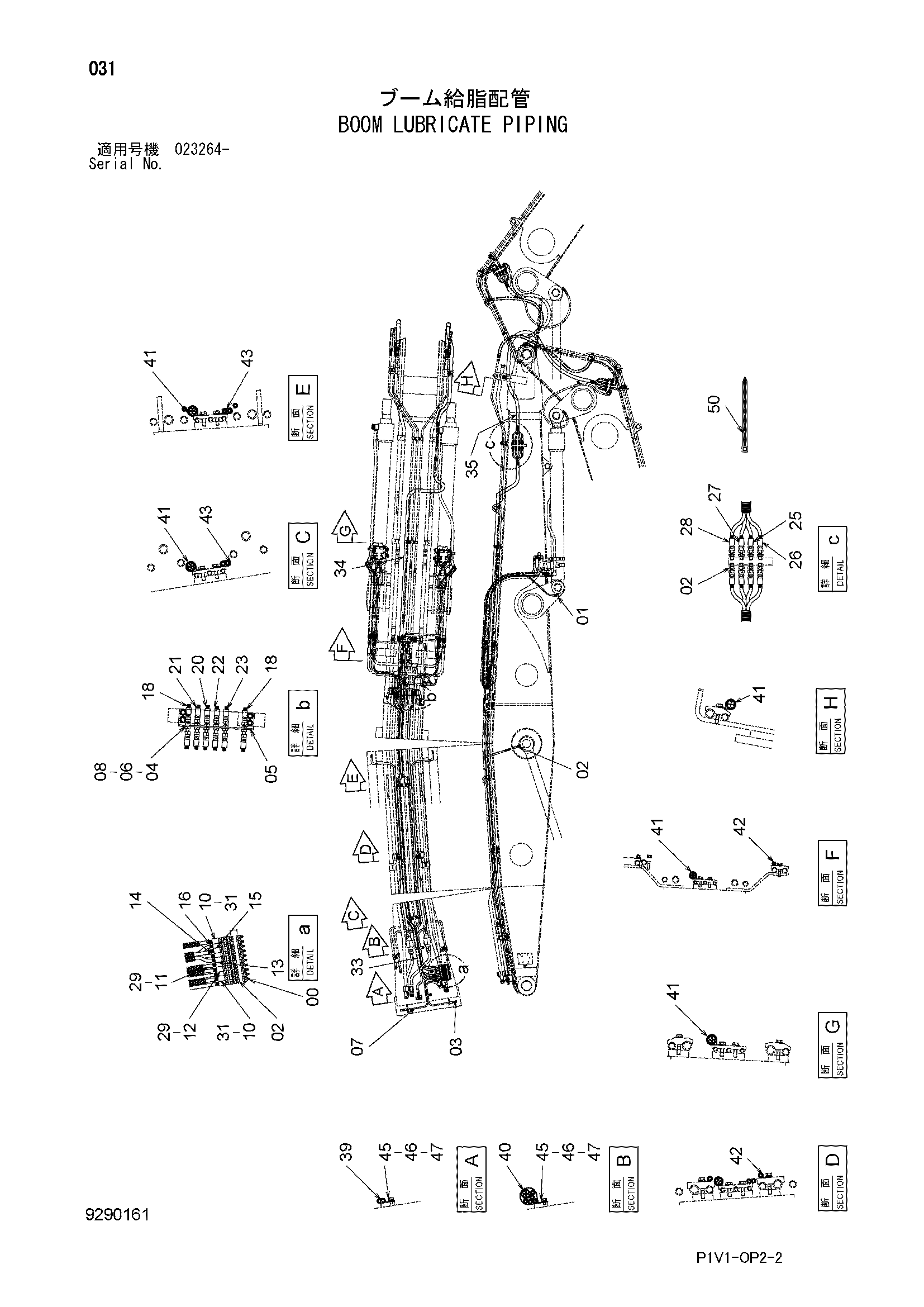

Заводская схема «Стрела трубопроводы системы смазки» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 10 |
| 01 | 4154656 | Угловой штуцер | 2 |
| 02 | 4154651 | Адаптер | 22 |
| 03 | 4298746 | Угловой штуцер | 2 |
| 04 | 4248117 | Адаптер | 6 |
| 05 | 3110835 | Пластина | 1 |
| 06 | 4209198 | Гайка | 6 |
| 07 | 4605044 | Шланг | 2 |
| 08 | A590912 | Пружинная шайба | 6 |
| 10 | 4486013 | Шланг | 2 |
| 11 | 4674684 | Шланг | 1 |
| 12 | 4674683 | Шланг | 1 |
| 13 | 4674672 | Шланг | 1 |
| 14 | 4674671 | Шланг | 1 |
| 15 | 4674673 | Шланг | 1 |
| 16 | 4674674 | Шланг | 1 |
| 18 | 4699108 | Шланг | 2 |
| 20 | 4674694 | Шланг | 1 |
| 21 | 4674693 | Шланг | 1 |
| 22 | 4674695 | Шланг | 1 |
| 23 | 4674696 | Шланг | 1 |
| 25 | 4674676 | Шланг | 1 |
| 26 | 4674675 | Шланг | 1 |
| 27 | 4674677 | Шланг | 1 |
| 28 | 4674678 | Шланг | 1 |
| 29 | 4482835 | Защитный кожух | 2 |
| 31 | 4487206 | Защитный кожух | 2 |
| 33 | 4674682 | Защитный кожух | 1 |
| 34 | 4482857 | Защитный кожух | 1 |
| 35 | 4487204 | Защитный кожух | 1 |
| 39 | 4190292 | Зажим | 1 |
| 40 | 4193816 | Зажим | 1 |
| 41 | 4190264 | Зажим | 5 |
| 42 | 4190253 | Зажим | 3 |
| 43 | 4190282 | Зажим | 2 |
| 45 | J901016 | Болт | 2 |
| 46 | A590910 | Пружинная шайба | 2 |
| 47 | A590110 | Плоская шайба | 2 |
| 50 | 4055311 | Ленточный зажим | 30 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
