Бак крышка — HITACHI ZX240-3

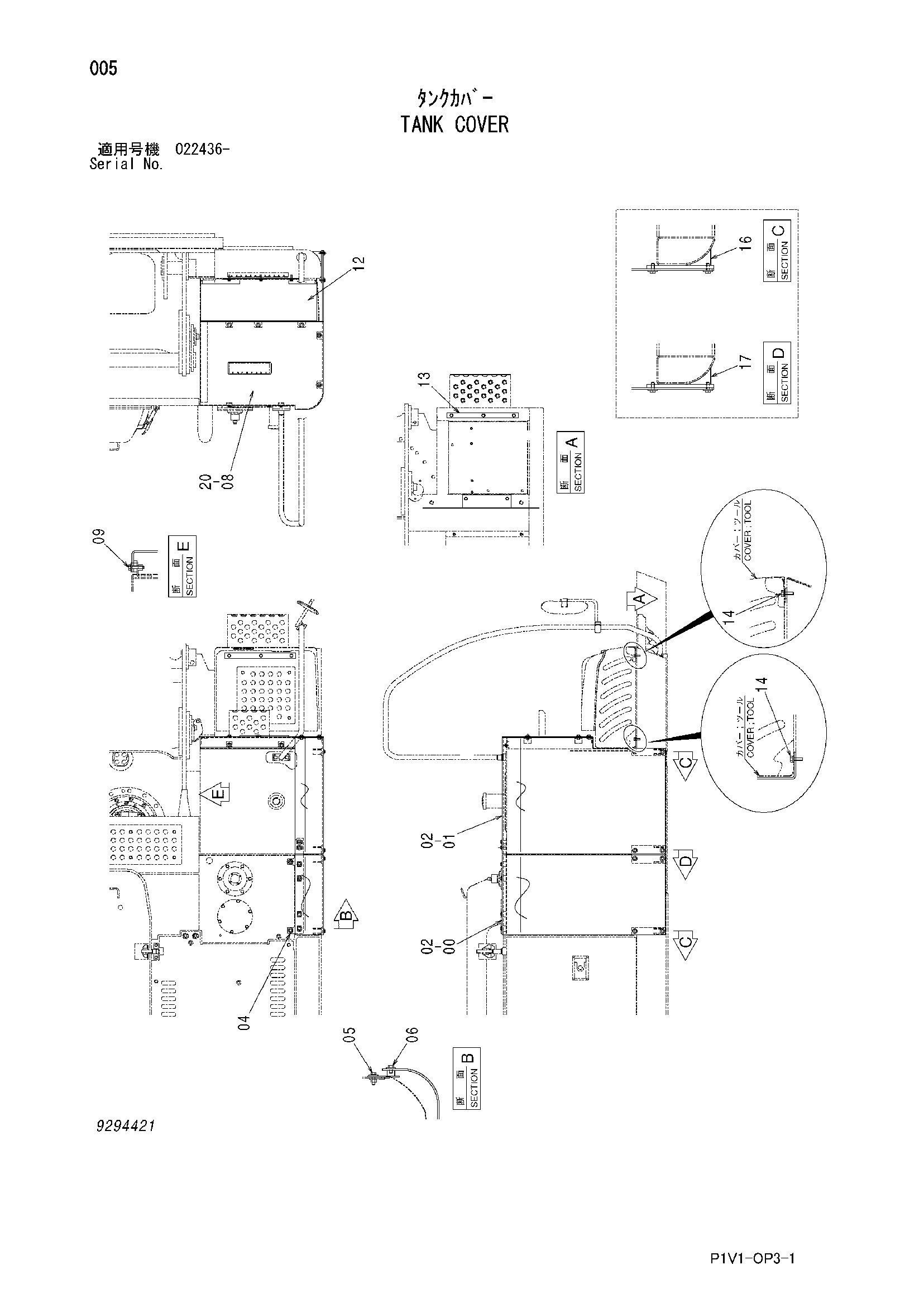

Заводская схема «Бак крышка» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3114345 | Крышка | 1 |
| 01 | 8114864 | Крышка | 1 |
| 02 | J281025 | Болт с шайбой | 8 |
| 02A | J901025 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 04 | 9769969 | Кронштейн | 1 |
| 05 | J281035 | Болт с шайбой | 2 |
| 05A | J901035 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 06 | J281020 | Болт с шайбой | 6 |
| 06A | J901020 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 08 | 8114865 | Крышка | 1 |
| 09 | J281045 | Болт с шайбой | 2 |
| 09A | J901045 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 12 | 8114866 | Крышка | 1 |
| 13 | 4689524 | Проставка | 1 |
| 14 | J271035 | Болт с шайбой | 5 |
| 14A | J901035 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 8091411 | Кронштейн | 2 |
| 17 | 8107078 | Кронштейн | 1 |
| 20 | J281035 | Болт с шайбой | 5 |
| 20A | J901035 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
