Стрела трубопроводы (1) — HITACHI ZX240-3

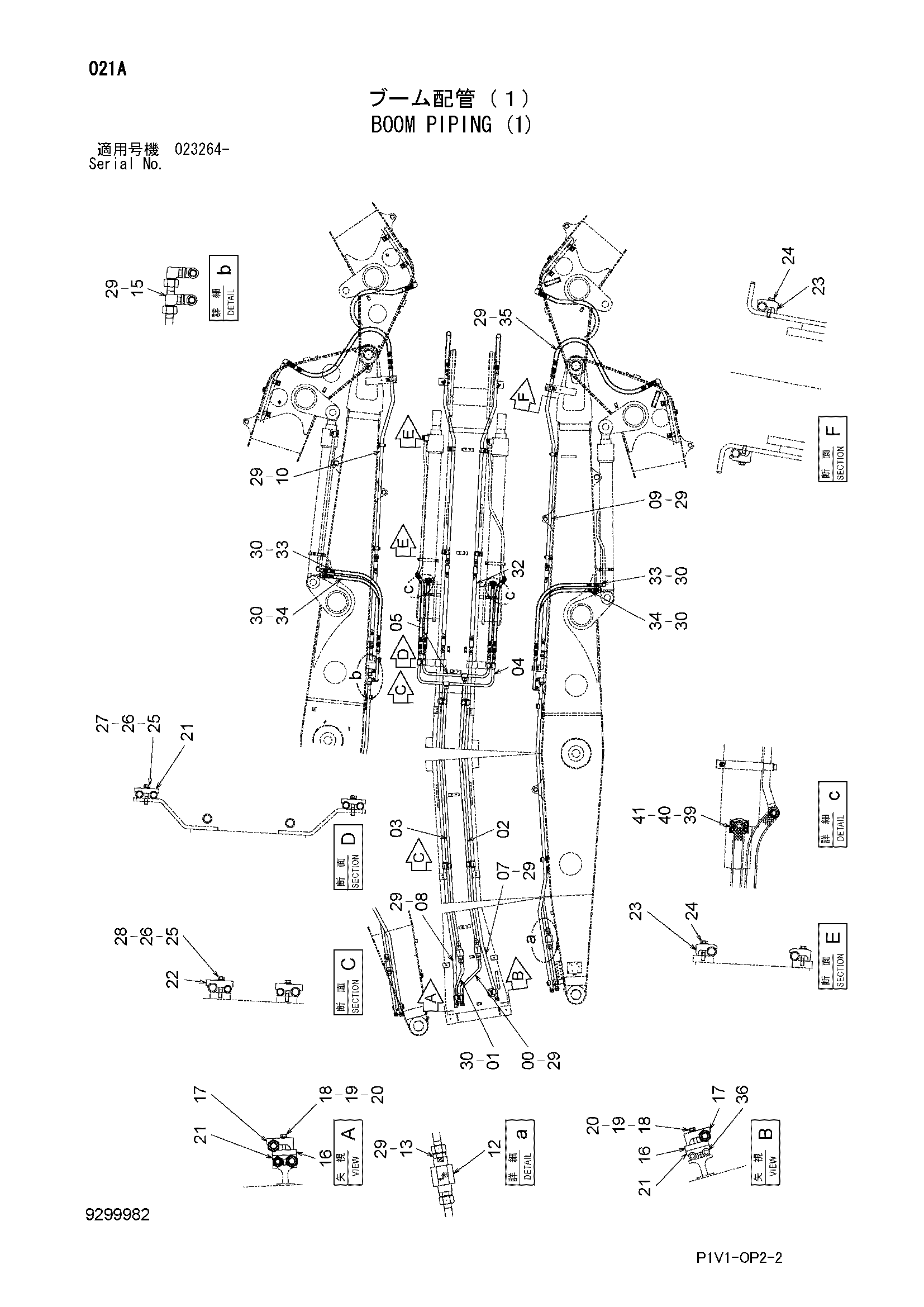

Заводская схема «Стрела трубопроводы (1)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9768366 | Трубка | 1 |
| 01 | 9768367 | Трубка | 1 |
| 02 | 8110590 | Трубка | 1 |
| 03 | 8110591 | Трубка | 1 |
| 04 | 8116943 | Трубка | 1 |
| 05 | 8116944 | Трубка | 1 |
| 07 | 8110598 | Трубка | 1 |
| 08 | 8110599 | Трубка | 1 |
| 09 | 8110600 | Трубка | 1 |
| 10 | 8110601 | Трубка | 1 |
| 12 | 9075046 | Клапан замедленного возврата | 2 |
| 13 | A853188 | Адаптер | 4 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | A853368 | Угловой штуцер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4674185 | Пластина | 2 |
| 17 | 4674186 | Хомут трубки | 2 |
| 18 | J901204 | Болт | 4 |
| 19 | A590912 | Пружинная шайба | 4 |
| 20 | A590112 | Плоская шайба | 4 |
| 21 | 4612393 | Хомут трубки | 4 |
| 22 | 4612394 | Хомут трубки | 4 |
| 23 | 4190127 | Хомут трубки | 6 |
| 24 | J271265 | Болт с шайбой | 6 |
| 24A | J901265 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | A590912 | Пружинная шайба | 12 |
| 26 | A590112 | Плоская шайба | 12 |
| 27 | J901265 | Болт | 4 |
| 28 | J901270 | Болт | 8 |
| 29 | 4187328 | Уплотнительное кольцо | 17 |
| 30 | 4187308 | Уплотнительное кольцо | 7 |
| 32 | 9281215 | Шланг | 2 |
| 33 | 4644709 | Шланг | 2 |
| 34 | 4641191 | Шланг | 2 |
| 35 | 4400849 | Шланг | 2 |
| 36 | 4674207 | Трубка | 2 |
| 39 | 4506459 | Разъёмный фланец | 4 |
| 40 | 971489 | Уплотнительное кольцо | 4 |
| 41 | J781035 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
