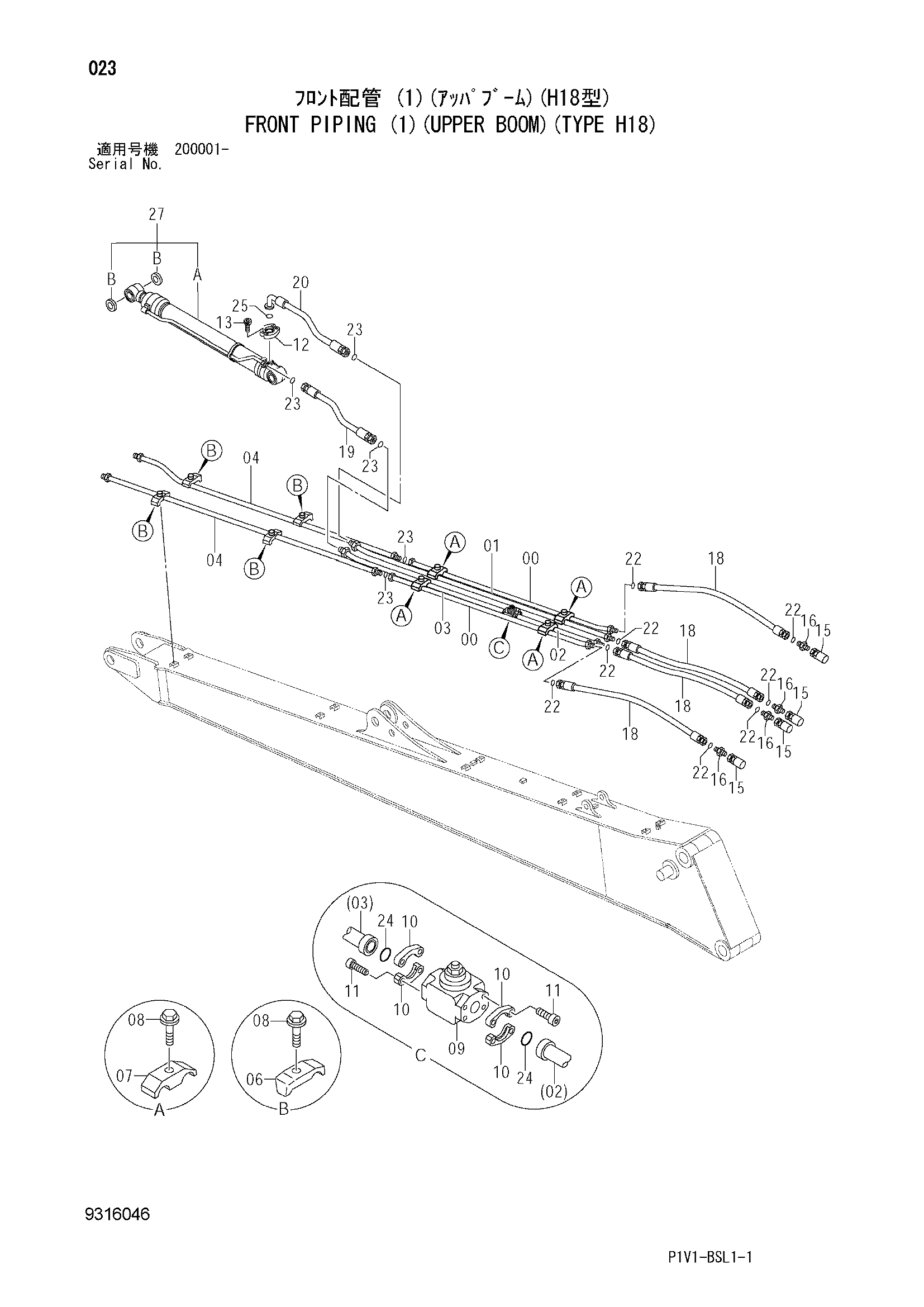

Гидролинии рабочего оборудования (1)(верхний стрела)(тип H18) — HITACHI ZX240-3
Заводская схема «Гидролинии рабочего оборудования (1)(верхний стрела)(тип H18)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9772618 | Трубка | 2 |
| 01 | 9772619 | Трубка | 1 |
| 02 | 9772620 | Трубка | 1 |
| 03 | 9772621 | Трубка | 1 |
| 04 | 8122485 | Трубка | 2 |
| 06 | 4190126 | Хомут трубки | 4 |
| 07 | 4189859 | Хомут трубки | 4 |
| 08 | J271260 | Болт с шайбой | 8 |
| 08A | J901260 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4330223 | Клапан словретур | 1 |
| 10 | 986910 | Разъёмный фланец | 4 |
| 11 | M341030 | Болт с внутренним шестигранником | 8 |
| 12 | 4085560 | Разъёмный фланец | 2 |
| 13 | M341240 | Болт с внутренним шестигранником | 4 |
| 15 | 4703114 | Самоуплотняющееся соединение | 4 |
| 16 | 4189619 | Адаптер | 4 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4250889 | Шланг | 4 |
| 19 | 4272697 | Шланг | 1 |
| 20 | 4252855 | Шланг | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 8 |
| 23 | 4187328 | Уплотнительное кольцо | 5 |
| 24 | 971489 | Уплотнительное кольцо | 2 |
| 25 | 966993 | Уплотнительное кольцо | 1 |
| 27 | 9162869 | Гидроцилиндр рукояти | 1 |
| 27A | 4388916 | Гидроцилиндр рукояти | 1 |
| 27B | 4358100 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
