Вспомогательный трубопроводы (стрела) — HITACHI ZX240-3

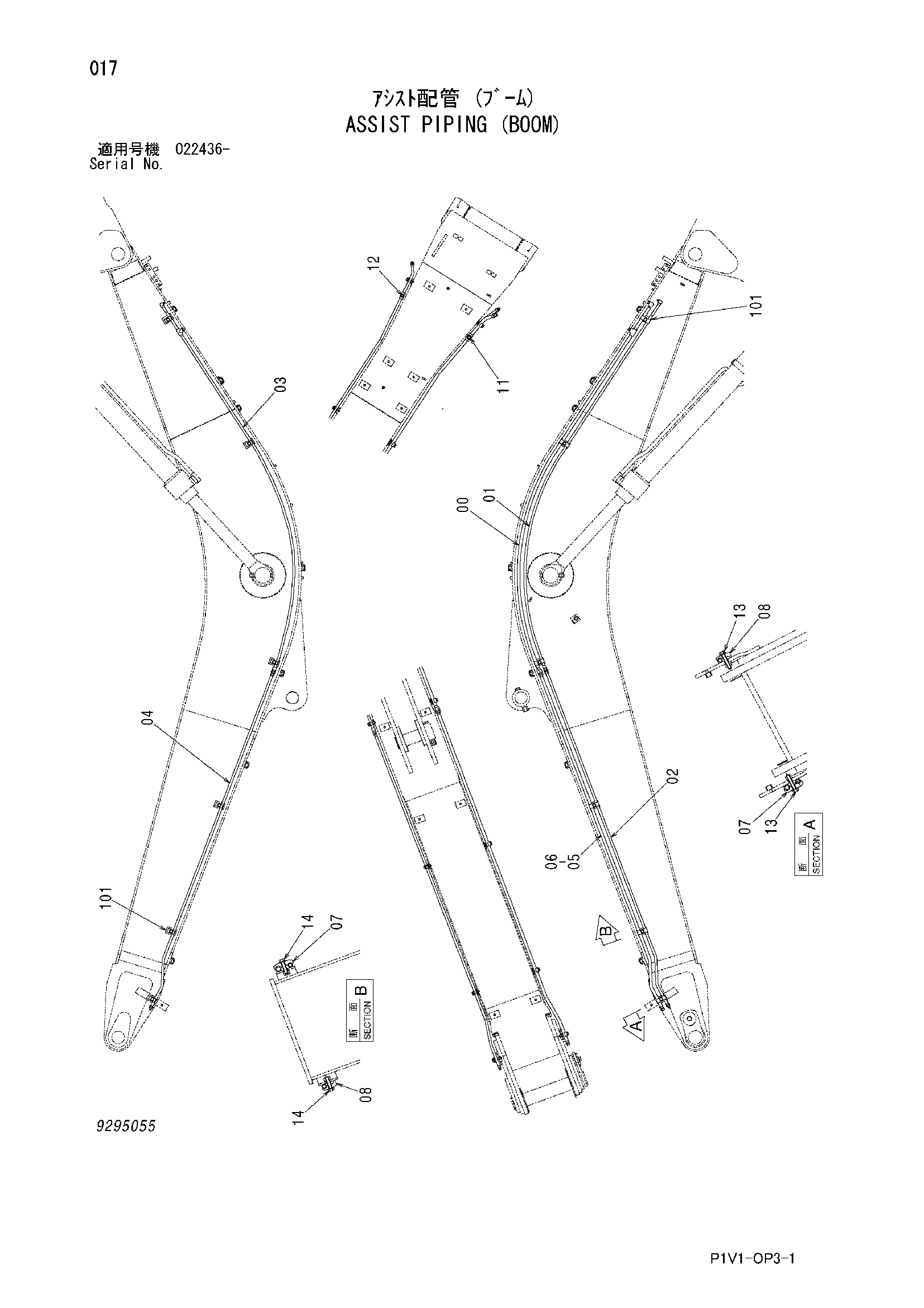

Заводская схема «Вспомогательный трубопроводы (стрела)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8115022 | Трубка | 1 |
| 01 | 8068753 | Трубка | 1 |
| 02 | 8084959 | Трубка | 1 |
| 03 | 8068754 | Трубка | 1 |
| 04 | 8084960 | Трубка | 1 |
| 05 | 8115041 | Трубка | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 1 |
| 07 | 4202559 | Хомут трубки | 6 |
| 08 | 4190124 | Хомут трубки | 6 |
| 11 | 94-2024 | Пробка | 1 |
| 12 | 94-2023 | Пробка | 1 |
| 13 | 4661579 | Болт с шайбой | 2 |
| 13A | J901265 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4665706 | Болт с шайбой | 10 |
| 14A | J901250 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 101 | 9765301 | Седло винта | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
