Рукоять трубопроводы (2) — HITACHI ZX240-3

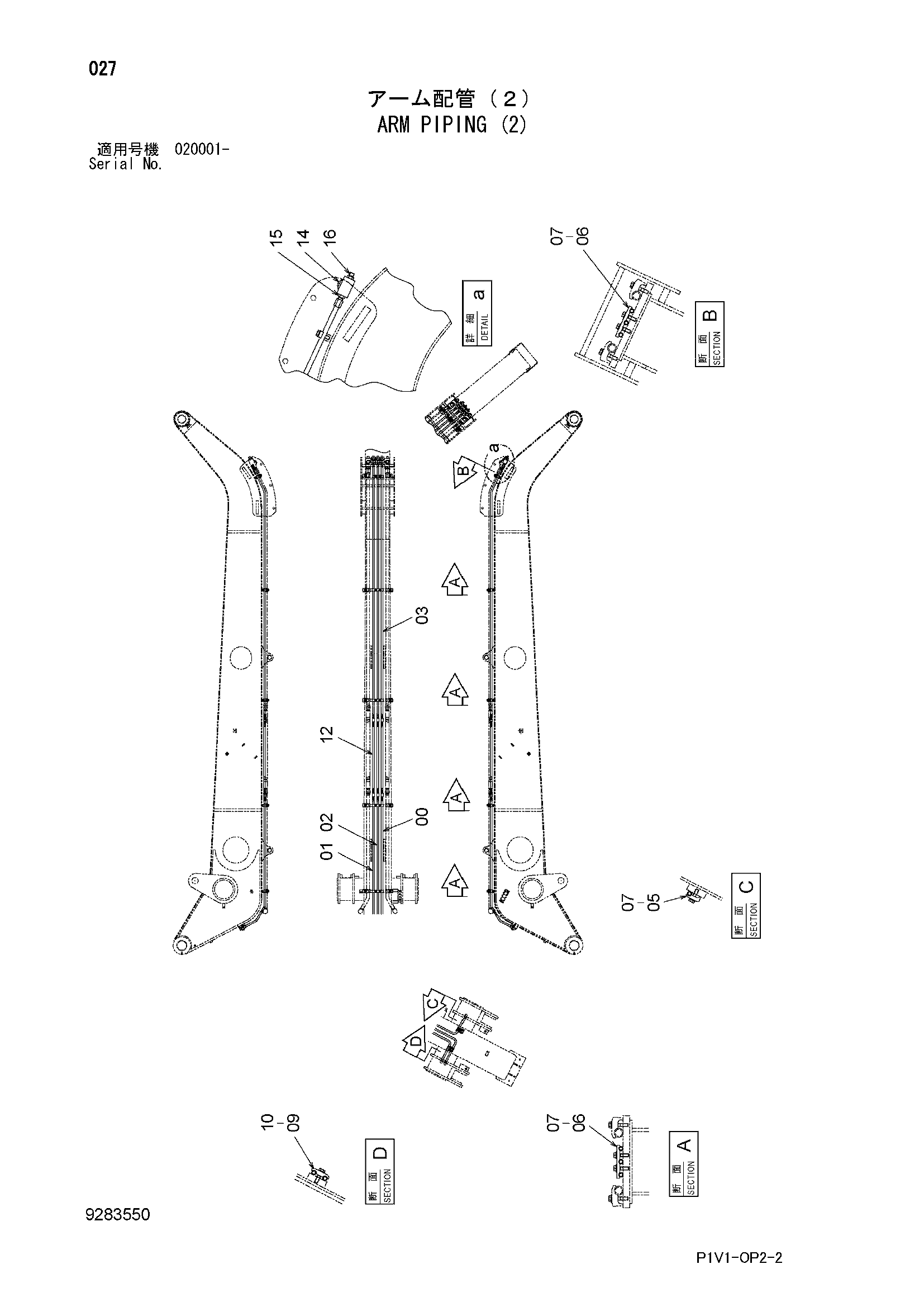

Заводская схема «Рукоять трубопроводы (2)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9768720 | Трубка | 1 |
| 01 | 9768721 | Трубка | 1 |
| 02 | 9768722 | Трубка | 1 |
| 03 | 8110185 | Трубка | 3 |
| 05 | 4190124 | Хомут трубки | 1 |
| 06 | 4633602 | Хомут трубки | 5 |
| 07 | J271245 | Болт с шайбой | 11 |
| 07A | J901245 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 4189858 | Хомут трубки | 1 |
| 10 | J271250 | Болт с шайбой | 1 |
| 10A | J901250 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 9185697 | Шланг в сборе | 3 |
| 12A | 4429132 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 2 |
| 14 | 4211313 | Запорный клапан | 3 |
| 15 | 4229648 | Адаптер | 3 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4042031 | Адаптер | 3 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
