Стрела трубопроводы (2) — HITACHI ZX240-3

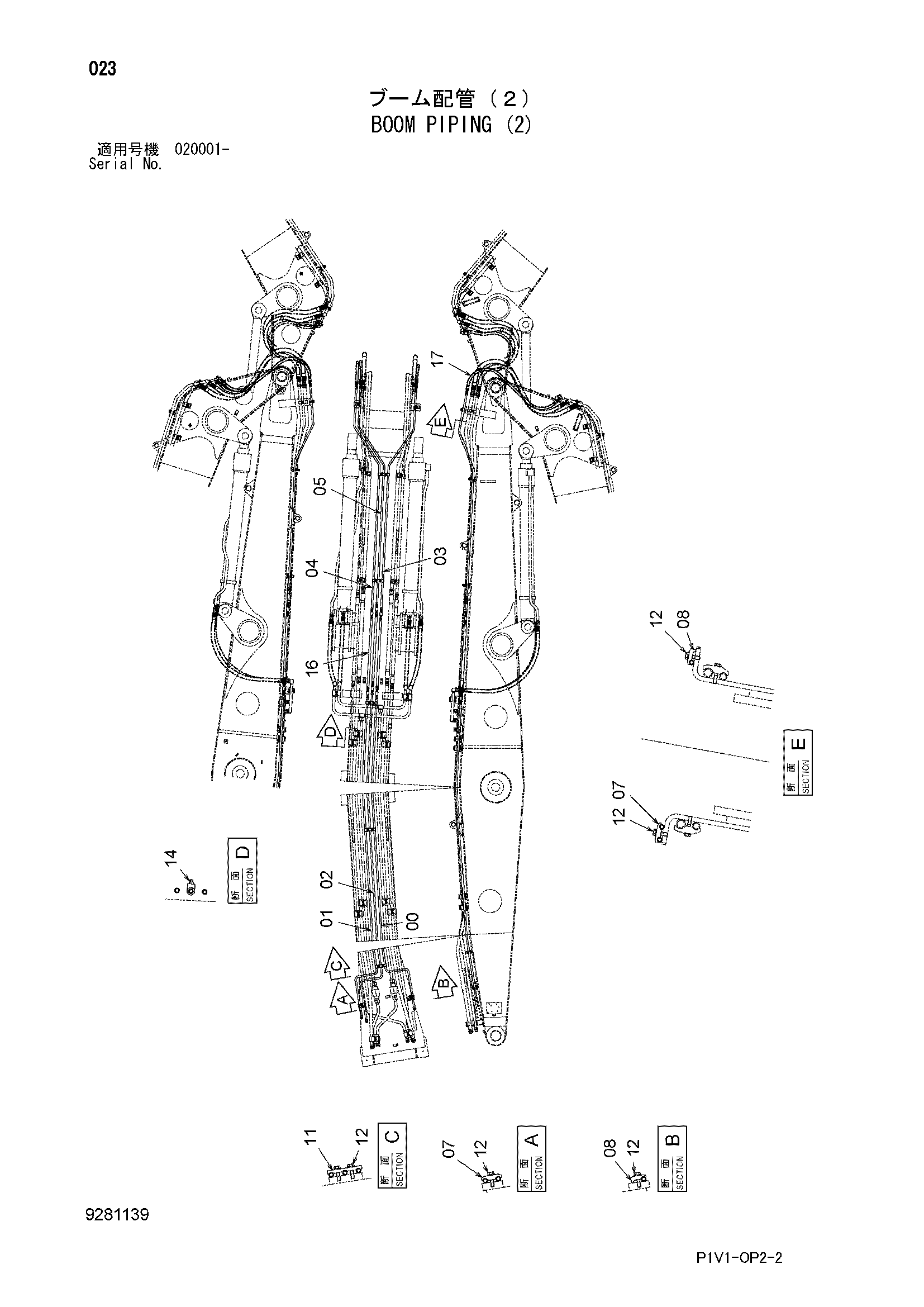

Заводская схема «Стрела трубопроводы (2)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110602 | Трубка | 1 |
| 01 | 8110603 | Трубка | 1 |
| 02 | 8110604 | Трубка | 1 |
| 03 | 8110605 | Трубка | 1 |
| 04 | 8110606 | Трубка | 1 |
| 05 | 8110607 | Трубка | 1 |
| 07 | 4189858 | Хомут трубки | 2 |
| 08 | 4190124 | Хомут трубки | 2 |
| 11 | 4633602 | Хомут трубки | 5 |
| 12 | J271245 | Болт с шайбой | 14 |
| 12A | J901245 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 94-2023 | Пробка | 1 |
| 16 | 9185697 | Шланг в сборе | 3 |
| 16A | 4429132 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 2 |
| 17 | 4435910 | Шланг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
