Гидромотор трубопроводы (2)<225USR> — HITACHI ZX240-3

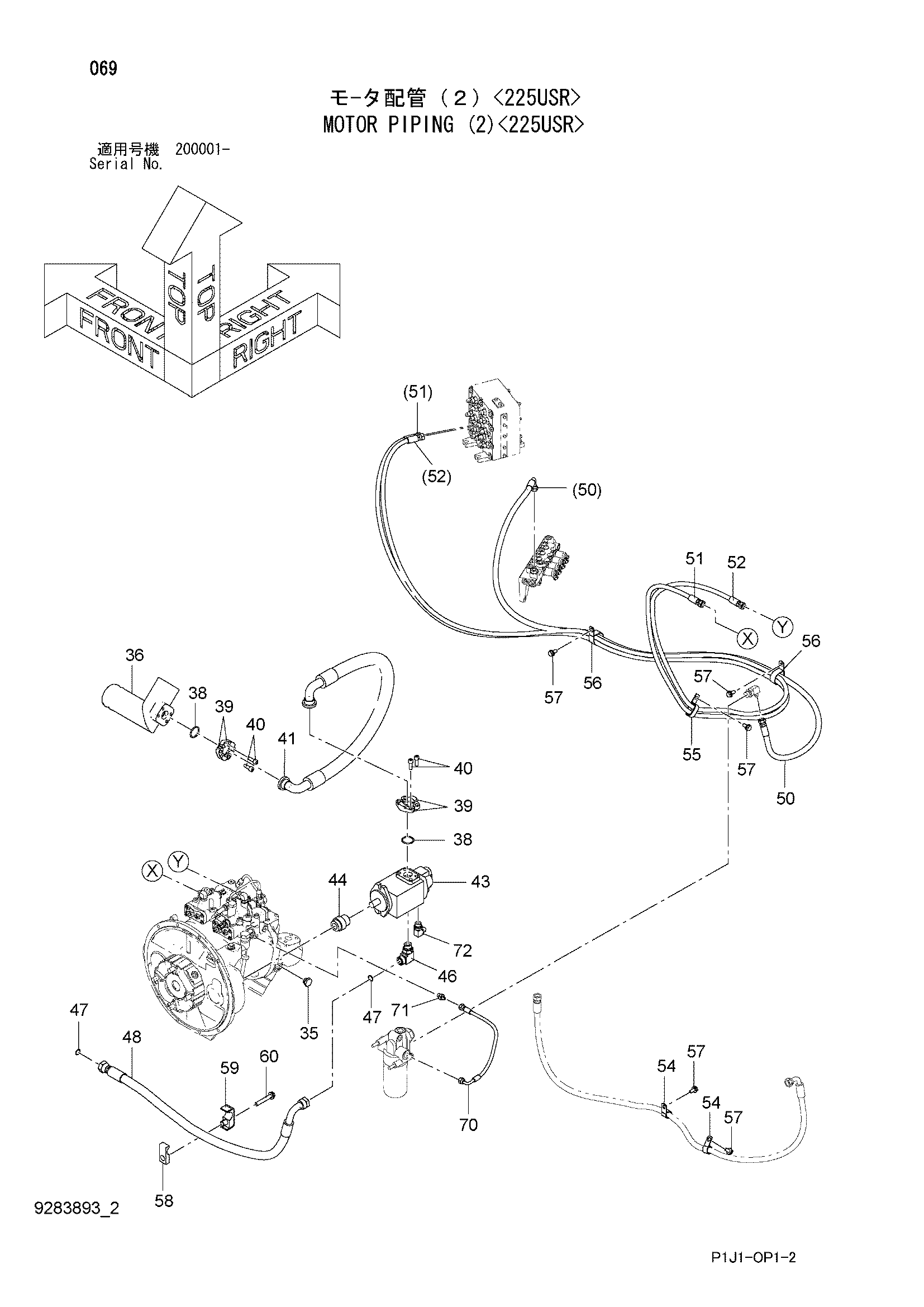

Заводская схема «Гидромотор трубопроводы (2)<225USR>» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 35 | A885006 | Пробка | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 8111292 | Всасывающая трубка | 1 |
| 38 | 4508805 | Уплотнительное кольцо | 2 |
| 39 | 4024049 | Разъёмный фланец | 4 |
| 40 | J781030 | Болт с внутренним шестигранником | 8 |
| 41 | 4676537 | Шланг | 1 |
| 43 | 4455361 | Шестерённый насос | 1 |
| 43A | 4677898 | Комплект уплотнений | 1 |
| 44 | 3092248 | Вал шестерня | 1 |
| 46 | A853366 | Угловой штуцер | 1 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4187308 | Уплотнительное кольцо | 2 |
| 48 | 4219326 | Шланг | 1 |
| 50 | 9283960 | Шланг в сборе | 1 |
| 50A | 4676997 | Шланг | 1 |
| 50B | 4327293 | Защитный кожух | 5 |
| 51 | 9283432 | Шланг в сборе | 1 |
| 51A | 4676507 | Шланг | 1 |
| 51B | 4327293 | Защитный кожух | 8 |
| 52 | 9283959 | Шланг в сборе | 1 |
| 52A | 4657565 | Шланг | 1 |
| 52B | 4327293 | Защитный кожух | 8 |
| 54 | 4190277 | Зажим | 2 |
| 55 | 4190266 | Зажим | 1 |
| 56 | 4193848 | Зажим | 2 |
| 57 | J271025 | Болт с шайбой | 5 |
| 57A | J901025 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | 4462051 | Резиновая прокладка | 1 |
| 59 | 8085521 | Хомут | 1 |
| 60 | J271280 | Болт с шайбой | 1 |
| 60A | J901280 | Болт | 1 |
| 60B | J222012 | Шайба | 1 |
| 70 | 4674819 | Шланг | 1 |
| 71 | A852122 | Адаптер | 1 |
| 71A | 957366 | Уплотнительное кольцо | 1 |
| 72 | A852344 | Угловой штуцер | 1 |
| 72A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
