Пилотные гидролинии (тяга)(2) — HITACHI ZX240-3

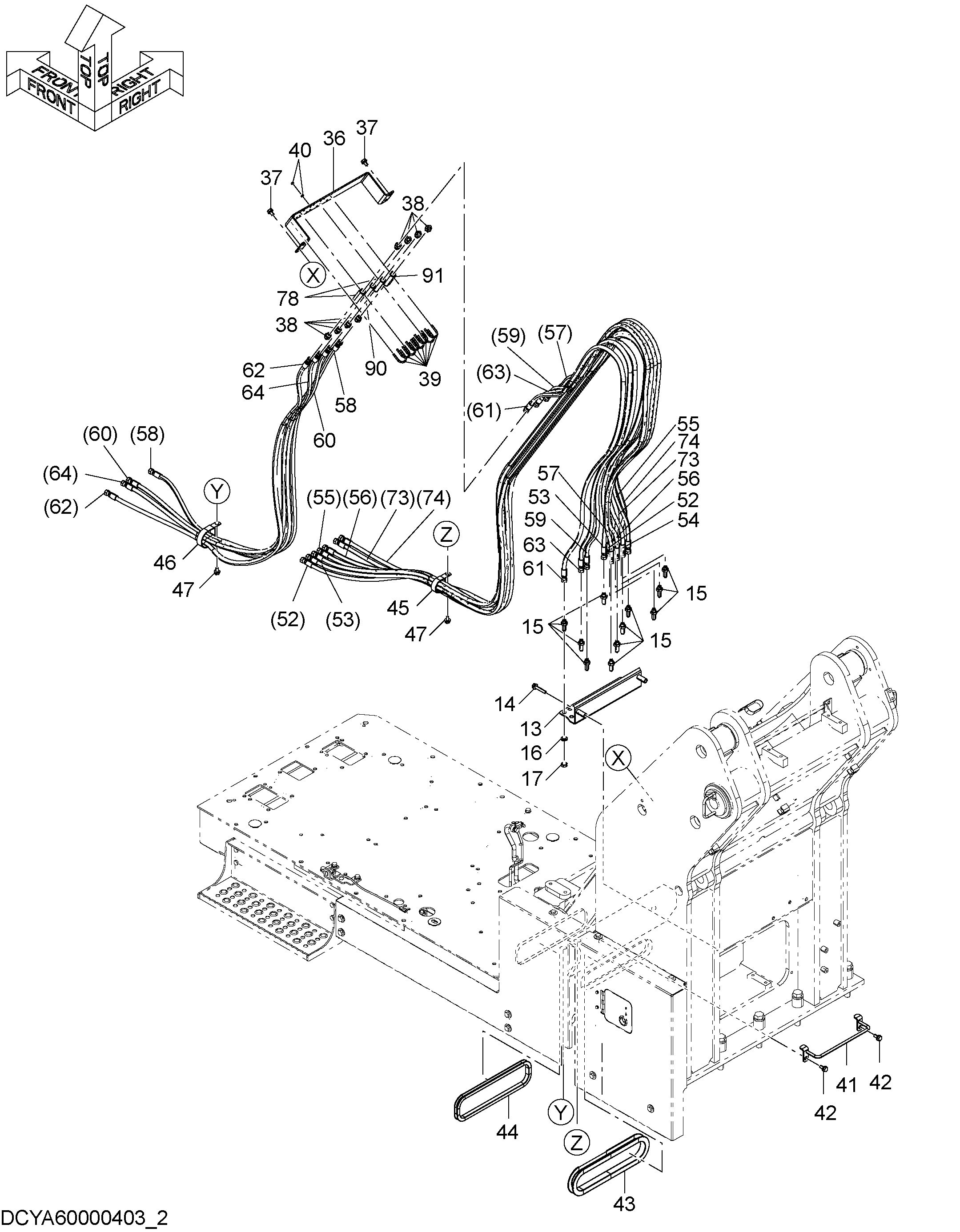

Заводская схема «Пилотные гидролинии (тяга)(2)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 8123178 | Кронштейн | 1 |
| 14 | J271060 | Болт с шайбой | 2 |
| 14A | J901060 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4202532 | Адаптер | 11 |
| 16 | A590914 | Пружинная шайба | 11 |
| 17 | 4202531 | Гайка | 11 |
| 36 | YA00000322 | Кронштейн | 1 |
| 37 | J271020 | Болт с шайбой | 4 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | A852133 | Адаптер | 8 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | YA00000363 | U-образный болт | 8 |
| 40 | J950006 | Гайка | 32 |
| 41 | 8123180 | Кронштейн | 1 |
| 42 | J271025 | Болт с шайбой | 2 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 4718091 | Амортизатор | 1 |
| 44 | 4718092 | Амортизатор | 1 |
| 45 | 4190265 | Зажим | 1 |
| 46 | 4204136 | Зажим | 1 |
| 47 | J271020 | Болт с шайбой | 2 |
| 47A | J901020 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 52 | YA60006860 | В сборе шланг | 1 |
| 52A | YA00009586 | Шланг | 1 |
| 52B | 4327293 | Защитный кожух | 4 |
| 53 | YA60006861 | В сборе шланг | 1 |
| 53A | YA00009587 | Шланг | 1 |
| 53B | 4327293 | Защитный кожух | 4 |
| 54 | YA60006862 | В сборе шланг | 1 |
| 54A | YA00009588 | Шланг | 1 |
| 54B | 4327293 | Защитный кожух | 4 |
| 55 | YA60006863 | В сборе шланг | 1 |
| 55A | YA00009589 | Шланг | 1 |
| 55B | 4327293 | Защитный кожух | 4 |
| 56 | YA60006864 | В сборе шланг | 1 |
| 56A | YA00009590 | Шланг | 1 |
| 56B | 4327293 | Защитный кожух | 4 |
| 57 | YA60000266 | В сборе шланг | 1 |
| 57A | 4442267 | Шланг | 1 |
| 57B | 4327293 | Защитный кожух | 2 |
| 58 | YA60000267 | В сборе шланг | 1 |
| 58A | 4277001 | Шланг | 1 |
| 58B | 4327293 | Защитный кожух | 2 |
| 59 | YA60000268 | В сборе шланг | 1 |
| 59A | 4354367 | Шланг | 1 |
| 59B | 4327293 | Защитный кожух | 2 |
| 60 | YA60000269 | В сборе шланг | 1 |
| 60A | 4354367 | Шланг | 1 |
| 60B | 4327293 | Защитный кожух | 2 |
| 61 | YA60000270 | В сборе шланг | 1 |
| 61A | 4477048 | Шланг | 1 |
| 61B | 4327293 | Защитный кожух | 2 |
| 62 | YA60000271 | В сборе шланг | 1 |
| 62A | 4644141 | Шланг | 1 |
| 62B | 4327293 | Защитный кожух | 2 |
| 63 | YA60000272 | В сборе шланг | 1 |
| 63A | 4346075 | Шланг | 1 |
| 63B | 4327293 | Защитный кожух | 2 |
| 64 | YA60000273 | В сборе шланг | 1 |
| 64A | 4315308 | Шланг | 1 |
| 64B | 4327293 | Защитный кожух | 2 |
| 73 | YA60006865 | В сборе шланг | 1 |
| 73A | YA00009591 | Шланг | 1 |
| 73B | 4327293 | Защитный кожух | 4 |
| 74 | YA60006866 | В сборе шланг | 1 |
| 74A | YA00009592 | Шланг | 1 |
| 74B | 4327293 | Защитный кожух | 4 |
| 78 | 4716436 | Клапан словретур | 2 |
| 90 | 4648498 | Клапан словретур | 1 |
| 91 | 4651091 | Клапан словретур | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
