Рукоять трубопроводы системы смазки — HITACHI ZX240-3

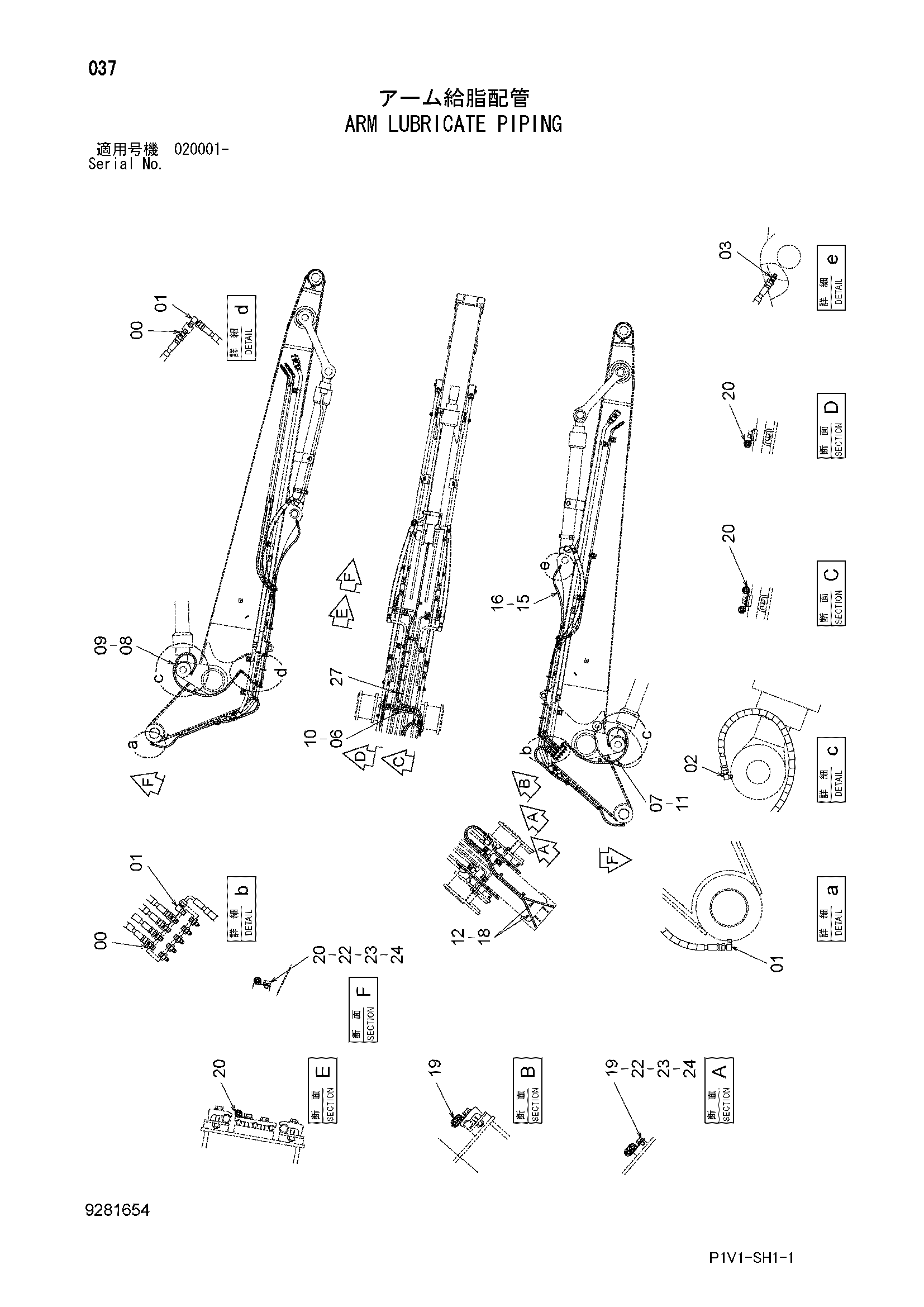

Заводская схема «Рукоять трубопроводы системы смазки» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154651 | Адаптер | 10 |
| 01 | 4154656 | Угловой штуцер | 4 |
| 02 | 4298746 | Угловой штуцер | 2 |
| 03 | 4298744 | Адаптер | 1 |
| 06 | 4451652 | Шланг | 1 |
| 07 | 4313254 | Шланг | 1 |
| 08 | 4625307 | Шланг | 1 |
| 09 | 4482831 | Защитный кожух | 1 |
| 10 | 4674680 | Защитный кожух | 1 |
| 11 | 4482833 | Защитный кожух | 1 |
| 12 | 4613717 | Защитный кожух | 2 |
| 15 | 4402569 | Шланг | 1 |
| 16 | 4674681 | Защитный кожух | 1 |
| 18 | 4627865 | Шланг | 2 |
| 19 | 4190282 | Зажим | 3 |
| 20 | 4190253 | Зажим | 7 |
| 22 | J901016 | Болт | 5 |
| 23 | A590910 | Пружинная шайба | 5 |
| 24 | A590110 | Плоская шайба | 5 |
| 27 | 4055311 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
