Рукоять шланг защита от разрыва клапан трубопроводы (основной) — HITACHI ZX240-3

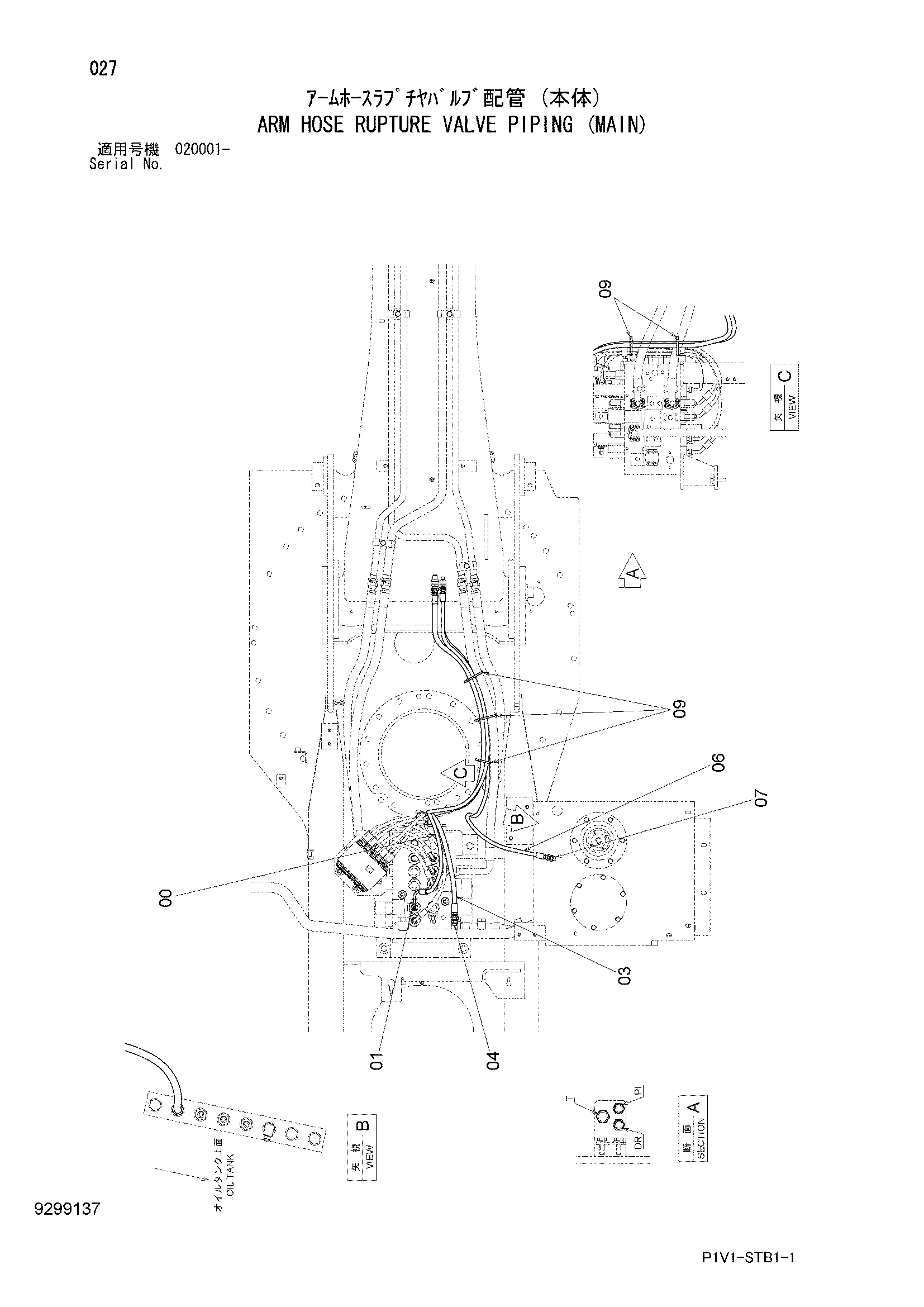

Заводская схема «Рукоять шланг защита от разрыва клапан трубопроводы (основной)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9268708 | Шланг в сборе | 1 |
| 00A | 4660286 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 6 |
| 01 | 4208910 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9231819 | Шланг в сборе | 1 |
| 03A | 4305134 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 5 |
| 04 | A852134 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 9268707 | Шланг в сборе | 1 |
| 06A | 4660285 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 6 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
