Стрела (отдельный стрела H18) — HITACHI ZX240-3

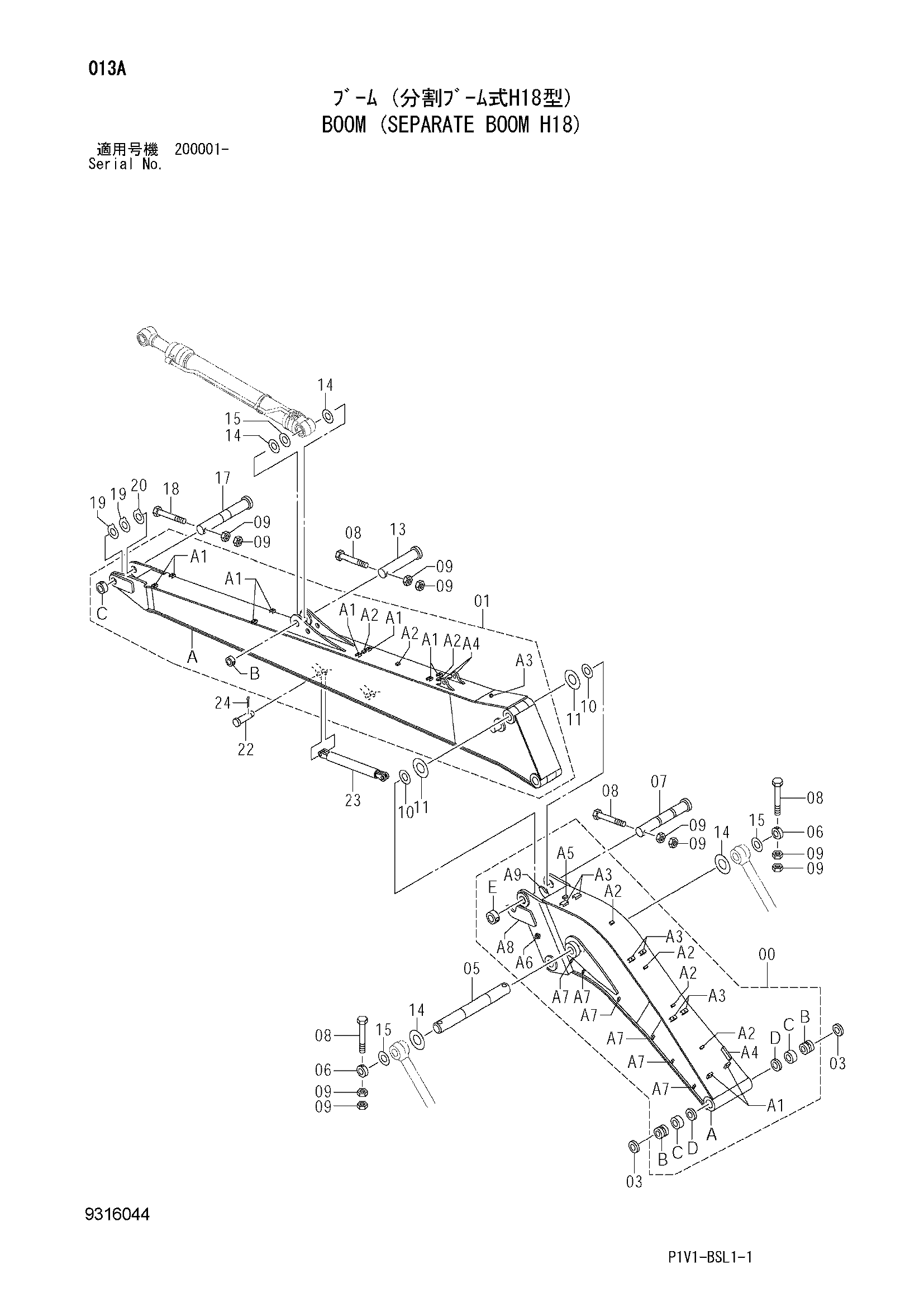

Заводская схема «Стрела (отдельный стрела H18)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7059033 | Стрела нижний | 1 |
| 00A | 6028216 | Стрела нижний | 1 |
| 00A1 | 4334594 | Седло винта | 2 |
| 00A2 | 4195689 | Седло винта | 4 |
| 00A3 | 9735916 | Седло винта | 6 |
| 00A4 | 4208631 | Блок | 1 |
| 00A5 | 4456713 | Седло винта | 1 |
| 00A6 | 4224632 | Седло винта | 1 |
| 00A7 | 4272256 | Зажим WD. | 6 |
| 00A8 | 3116804 | Пластина | 1 |
| 00A9 | 3116805 | Пластина | 1 |
| 00B | 4443885 | Втулка | 2 |
| 00C | 4364501 | Втулка | 2 |
| 00D | 4074008 | Пылезащитное уплотнение | 2 |
| 00E | 4067720 | Ограничитель | 2 |
| 01 | 7059034 | Стрела верхний | 1 |
| 01A | 5013093 | Стрела верхний | 1 |
| 01A1 | 9735916 | Седло винта | 8 |
| 01A2 | 4195689 | Седло винта | 3 |
| 01A3 | 4456713 | Седло винта | 1 |
| 01A4 | 4456693 | Кронштейн | 2 |
| 01B | 4067720 | Ограничитель | 1 |
| 01C | 4143531 | Ограничитель | 1 |
| 03 | 4074008 | Пылезащитное уплотнение | 2 |
| 05 | 3038444 | Палец | 1 |
| 06 | 4067720 | Ограничитель | 2 |
| 07 | 3119142 | Палец | 2 |
| 08 | 4435126 | Стопорный палец | 5 |
| 09 | J950020 | Гайка | 12 |
| 10 | 4444755 | Упорная пластина 1.0mm | 2 |
| 11 | 4450013 | Упорная пластина 1.0mm | 2 |
| 13 | 3026126 | Палец | 1 |
| 14 | 4444284 | Упорная пластина 1.0mm | 4 |
| 15 | 4444285 | Упорная пластина 2.0mm | 3 |
| 17 | 3060072 | Палец | 1 |
| 18 | 4435127 | Стопорный палец | 1 |
| 19 | 4445638 | Упорная пластина 1.0mm | 2 |
| 20 | 4445639 | Упорная пластина 2.0mm | 1 |
| 22 | 4287251 | Палец | 2 |
| 23 | 9738224 | Стойка | 1 |
| 24 | A766063 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
