Верхний рама — HITACHI ZX240-3

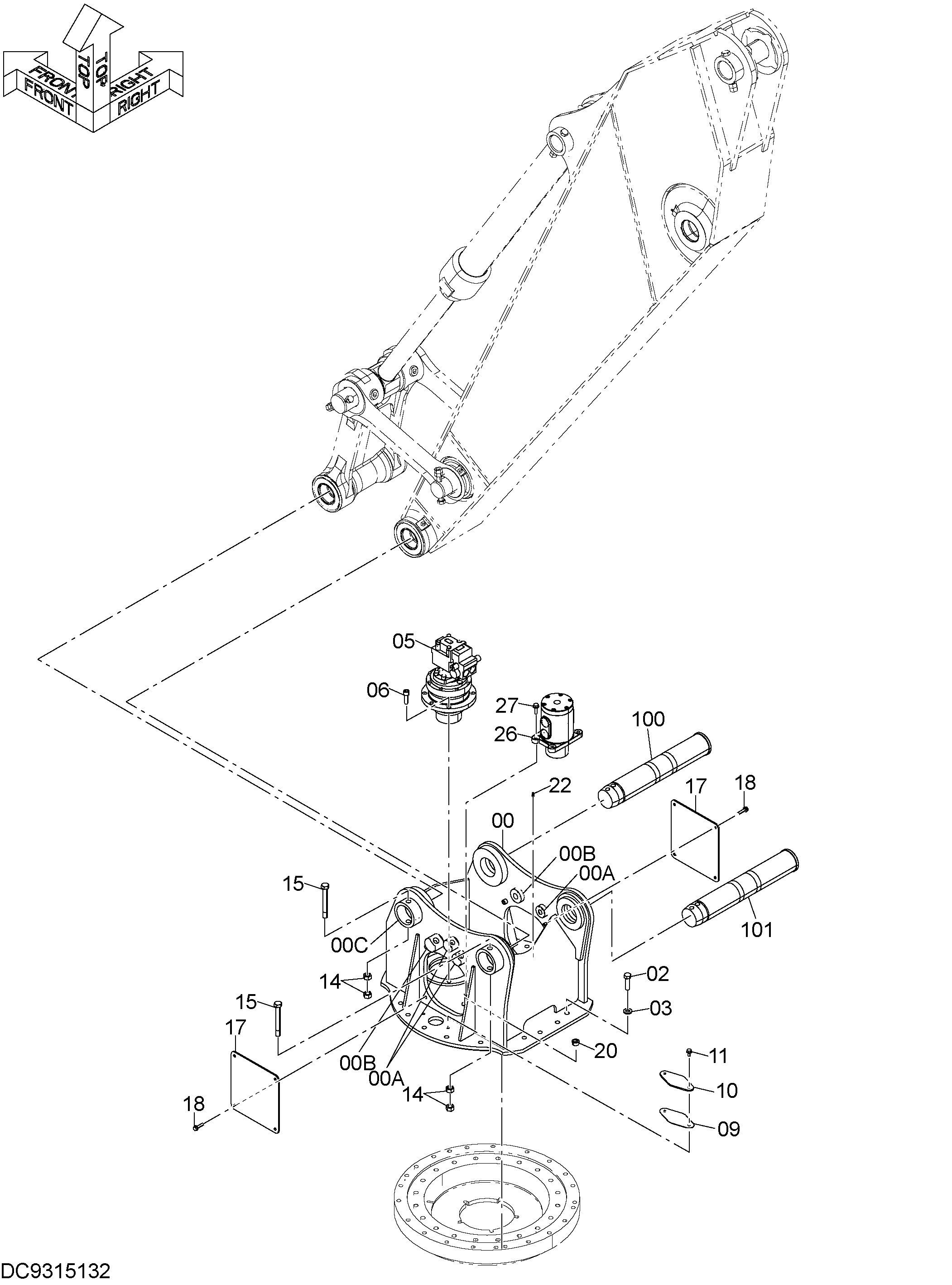

Заводская схема «Верхний рама» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6027932 | Рама | 1 |
| 00A | 4625718 | Блок | 3 |
| 00B | 4625717 | Блок | 2 |
| 00C | 4067720 | Ограничитель | 2 |
| 02 | 4634780 | Болт | 17 |
| 03 | 4114406 | Шайба | 17 |
| 05 | 4709381 | Гидромотор | 1 |
| 06 | M341650 | Болт с внутренним шестигранником | 4 |
| 09 | 4644379 | Резиновая прокладка | 1 |
| 10 | 4644378 | Крышка | 1 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 14 | J950020 | Гайка | 4 |
| 15 | 4435126 | Стопорный палец | 2 |
| 17 | 4712097 | Пластина | 2 |
| 18 | J271045 | Болт с шайбой | 8 |
| 18A | J901045 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 94-2015 | Пробка | 1 |
| 22 | J75481 | Пресс-маслёнка | 1 |
| 26 | 4463490 | Центральный коллектор | 1 |
| 27 | J271240 | Болт с шайбой | 4 |
| 27A | J901240 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 100 | 3088754 | Палец | 1 |
| 101 | 3088753 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
