Гидролинии рабочего оборудования (стрела) — HITACHI ZX240-3

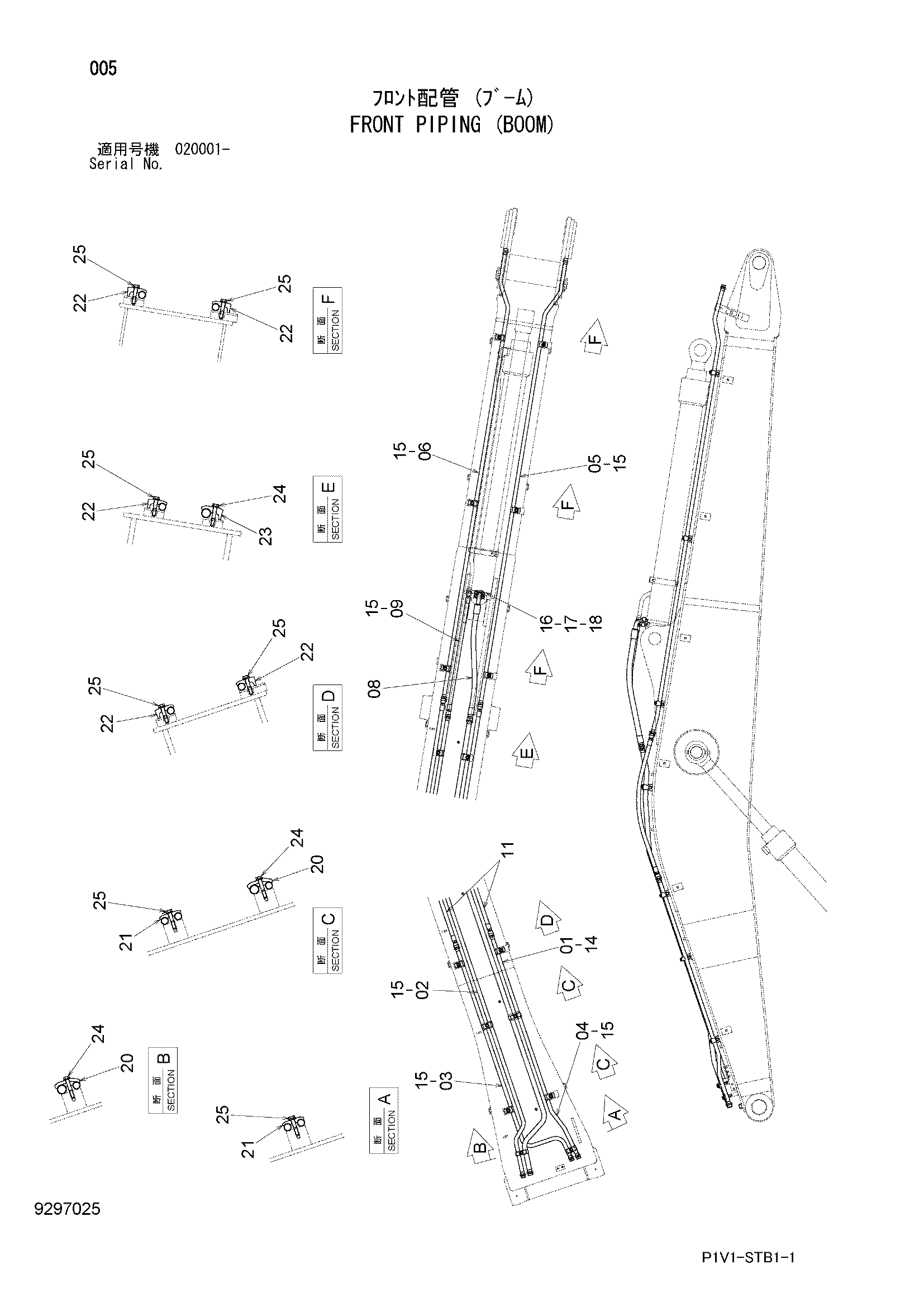

Заводская схема «Гидролинии рабочего оборудования (стрела)» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8115464 | Трубка | 1 |
| 02 | 8115463 | Трубка | 1 |
| 03 | 8115465 | Трубка | 1 |
| 04 | 8115466 | Трубка | 1 |
| 05 | 8115468 | Трубка | 1 |
| 06 | 8115467 | Трубка | 1 |
| 08 | 4628529 | Шланг | 1 |
| 09 | 4628532 | Шланг | 1 |
| 11 | 4250060 | Шланг | 2 |
| 14 | 4187328 | Уплотнительное кольцо | 2 |
| 15 | 4187308 | Уплотнительное кольцо | 9 |
| 16 | 966993 | Уплотнительное кольцо | 1 |
| 17 | 4085560 | Разъёмный фланец | 2 |
| 18 | J781240 | Болт с внутренним шестигранником | 4 |
| 20 | 4153488 | Хомут трубки | 2 |
| 21 | 4189859 | Хомут трубки | 2 |
| 22 | 4190126 | Хомут трубки | 11 |
| 23 | 4190127 | Хомут трубки | 1 |
| 24 | J271275 | Болт с шайбой | 3 |
| 24A | J901275 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | J271265 | Болт с шайбой | 11 |
| 25A | J901265 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
