Гидравлический детали <200> — HITACHI ZX240-3

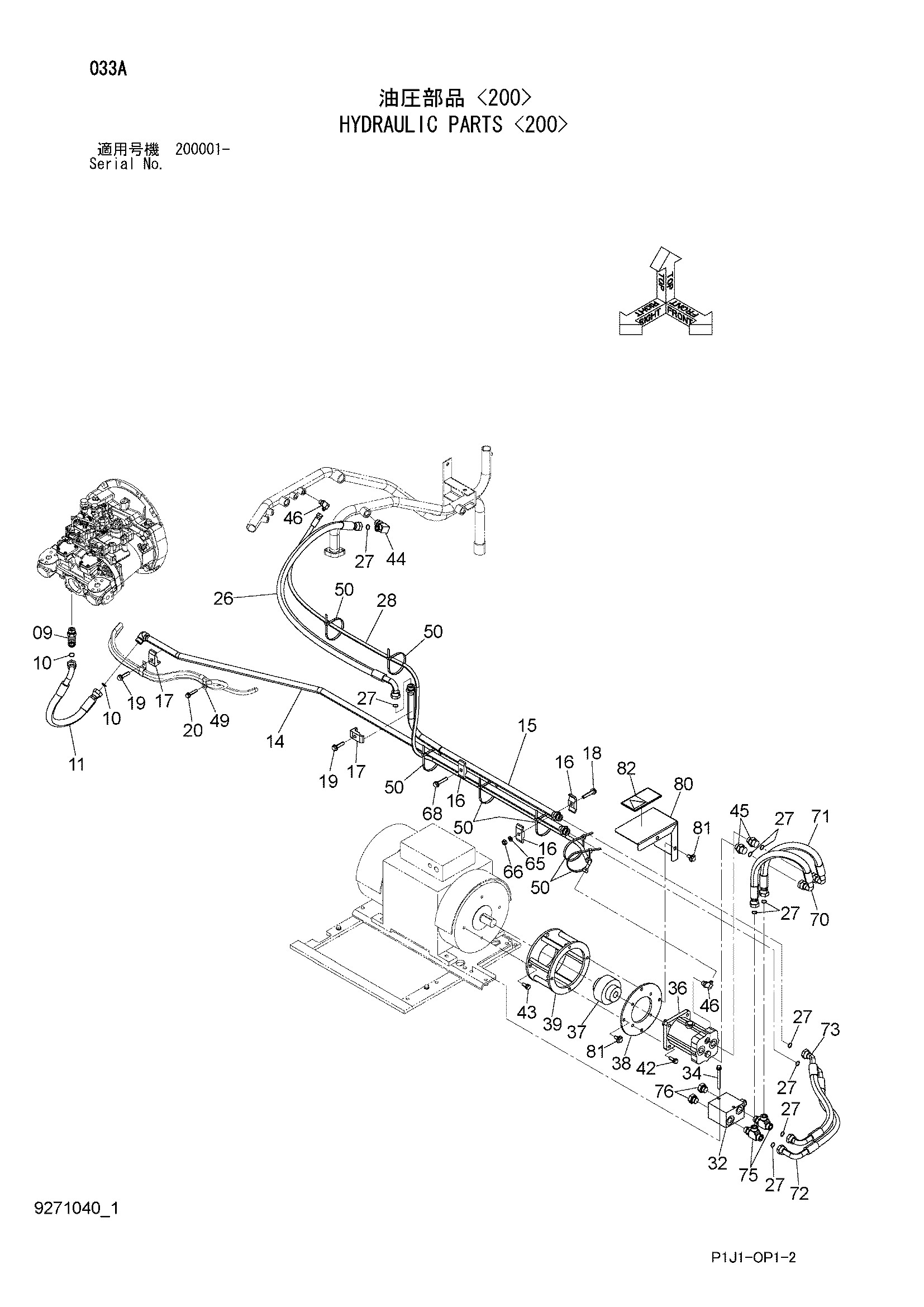

Заводская схема «Гидравлический детали <200>» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | A853366 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 11 | 4388876 | Шланг | 1 |
| 14 | 8107700 | Трубка | 1 |
| 15 | 8107699 | Трубка | 1 |
| 16 | 4189859 | Хомут трубки | 3 |
| 17 | 4190126 | Хомут трубки | 2 |
| 18 | J271265 | Болт с шайбой | 1 |
| 18A | J901265 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J271255 | Болт с шайбой | 2 |
| 19A | J901255 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | J271055 | Болт с шайбой | 1 |
| 20A | J901055 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 26 | 4333303 | Шланг | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 10 |
| 28 | 4448041 | Шланг | 1 |
| 32 | 4662178 | Предохранительный клапан | 1 |
| 34 | 4282721 | Болт с шайбой | 2 |
| 36 | 4353122 | Гидромотор | 1 |
| 37 | 4463399 | Быстросъёмное устройство | 1 |
| 38 | 3077321 | Кронштейн | 1 |
| 39 | 7030180 | Кронштейн | 1 |
| 42 | 4614637 | Болт с шайбой | 4 |
| 43 | 4609016 | Болт с шайбой | 4 |
| 44 | A853366 | Угловой штуцер | 1 |
| 44A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | A853166 | Адаптер | 2 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | A852333 | Угловой штуцер | 2 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4663784 | Проставка | 1 |
| 50 | 4121859 | Ленточный зажим | 10 |
| 65 | A590912 | Пружинная шайба | 1 |
| 66 | J950012 | Гайка | 1 |
| 68 | J271265 | Болт с шайбой | 1 |
| 68A | J901265 | Болт | 1 |
| 68B | J222012 | Шайба | 1 |
| 70 | 4668323 | Шланг | 1 |
| 71 | 4668324 | Шланг | 1 |
| 72 | 4668325 | Шланг | 1 |
| 73 | 4626152 | Шланг | 1 |
| 75 | A853466 | Тройник | 2 |
| 75A | 4506424 | Уплотнительное кольцо | 1 |
| 76 | A885006 | Пробка | 2 |
| 76A | 4506424 | Уплотнительное кольцо | 1 |
| 80 | 4669470 | Крышка | 1 |
| 81 | J281230 | Болт с шайбой | 4 |
| 81A | J901230 | Болт | 1 |
| 81B | 4249324 | Шайба | 1 |
| 82 | 3089910 | Предупреждающая табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
