Навесное оборудование трубопроводы для форестрй (основной)<330> — HITACHI ZX240-3

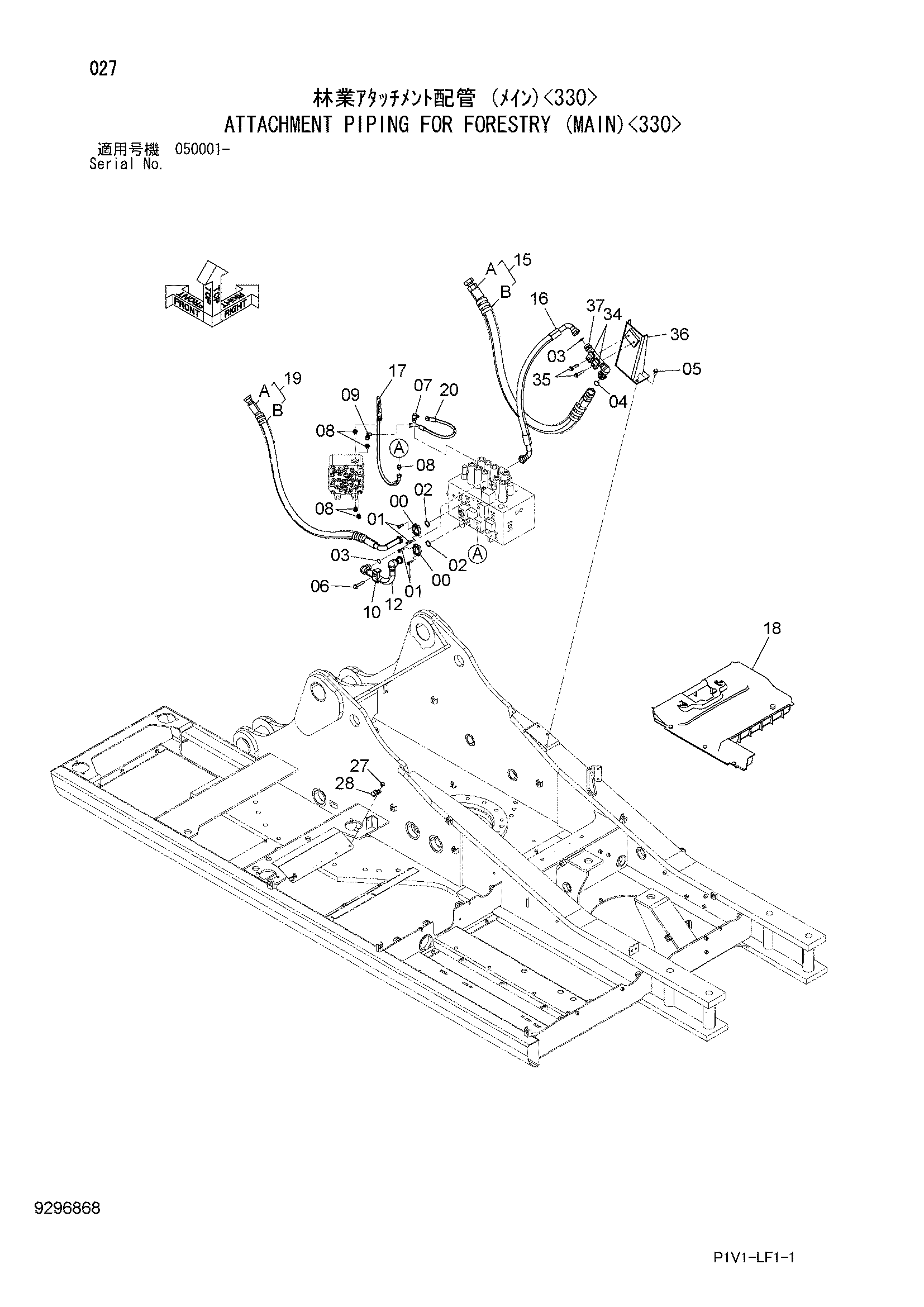

Заводская схема «Навесное оборудование трубопроводы для форестрй (основной)<330>» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 962453 | Разъёмный фланец | 4 |
| 01 | J781030 | Болт с внутренним шестигранником | 8 |
| 02 | 966993 | Уплотнительное кольцо | 2 |
| 03 | 4187328 | Уплотнительное кольцо | 2 |
| 04 | 4187329 | Уплотнительное кольцо | 1 |
| 05 | J271235 | Болт с шайбой | 3 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | J271270 | Болт с шайбой | 1 |
| 06A | J901270 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 4208913 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 5 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4239976 | Унион S | 1 |
| 10 | 4190127 | Хомут трубки | 1 |
| 12 | 8100955 | Трубка | 1 |
| 15 | 9264582 | Шланг в сборе | 1 |
| 15A | 4650195 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 5 |
| 16 | 4655143 | Шланг | 1 |
| 17 | 4654406 | Шланг | 1 |
| 18 | 4654418 | Коврик пола | 1 |
| 19 | 9265077 | В сборе шланг | 1 |
| 19A | 4614164 | Шланг | 1 |
| 19B | 4327294 | Защитный кожух | 6 |
| 20 | 4453063 | Шланг | 1 |
| 27 | J271020 | Болт с шайбой | 1 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4190282 | Зажим | 1 |
| 34 | 4190127 | Хомут трубки | 2 |
| 35 | J271260 | Болт с шайбой | 2 |
| 35A | J901260 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | 8116692 | Кронштейн | 1 |
| 37 | 9770689 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
