Каталог запчастей HITACHI
Стрела гидроцилиндр. крышка — HITACHI ZX240-3

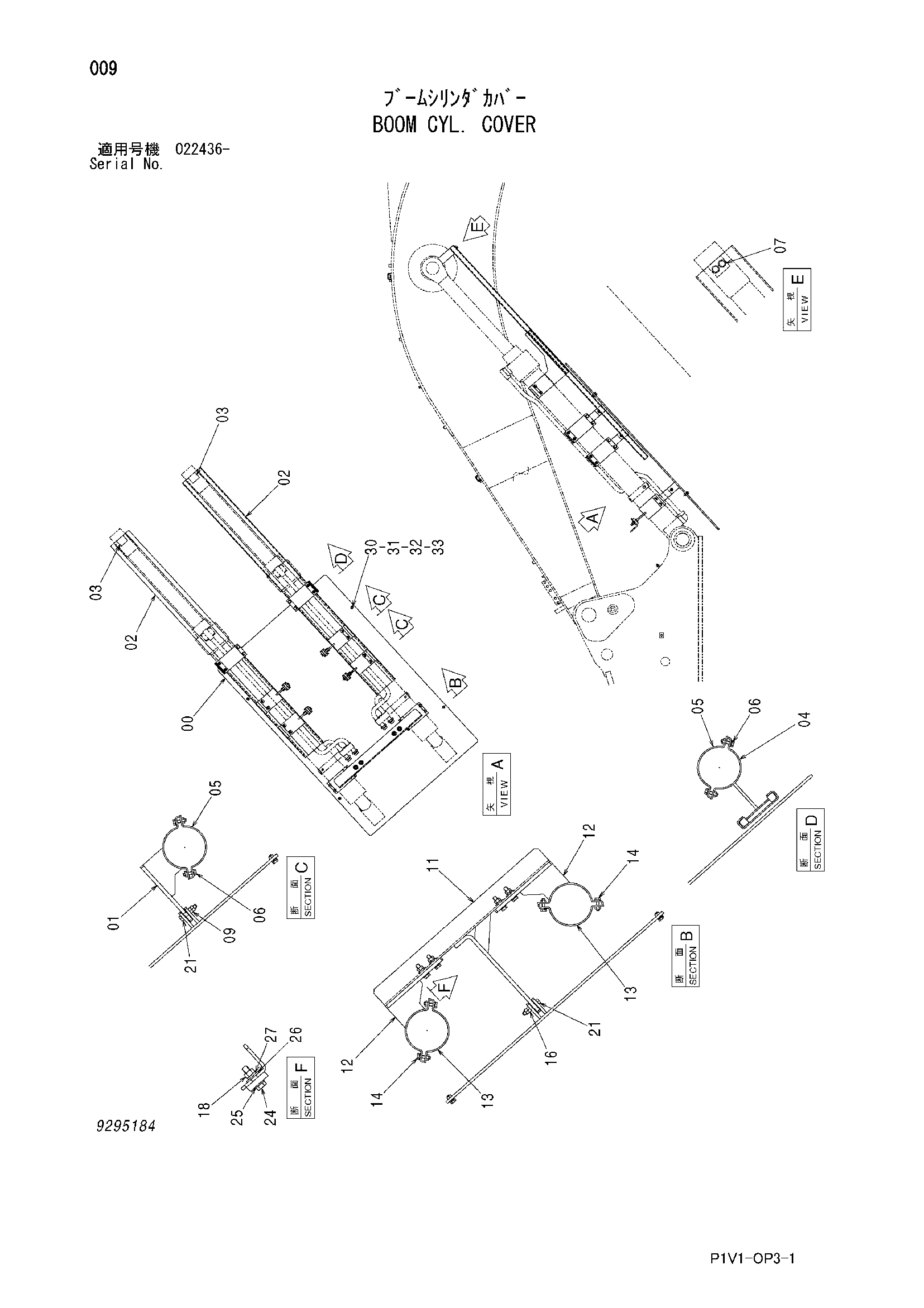

Заводская схема «Стрела гидроцилиндр. крышка» для HITACHI ZX240-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114999 | Крышка | 1 |
| 01 | 8106323 | Кронштейн | 4 |
| 02 | 3114451 | Крышка гидроцилиндр. | 2 |
| 03 | 4690120 | Седло винта | 2 |
| 04 | 8106324 | Кронштейн | 2 |
| 05 | 8102367 | Кронштейн | 6 |
| 06 | J271035 | Болт с шайбой | 24 |
| 06A | J901035 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J271225 | Болт с шайбой | 4 |
| 07A | J901225 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | J950012 | Гайка | 8 |
| 11 | 8091496 | Кронштейн | 1 |
| 12 | 8106325 | Кронштейн | 2 |
| 13 | 8102367 | Кронштейн | 2 |
| 14 | J271035 | Болт с шайбой | 8 |
| 14A | J901035 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | J950012 | Гайка | 2 |
| 18 | J950012 | Гайка | 4 |
| 21 | J901265 | Болт | 5 |
| 24 | J901250 | Болт | 4 |
| 25 | A590112 | Плоская шайба | 4 |
| 26 | 449490 | Плоская шайба | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 30 | J950010 | Гайка | 4 |
| 31 | A590110 | Плоская шайба | 4 |
| 32 | J901025 | Болт | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
