PILOT PIPING ( C-2 ) — HITACHI ZX230-HHE

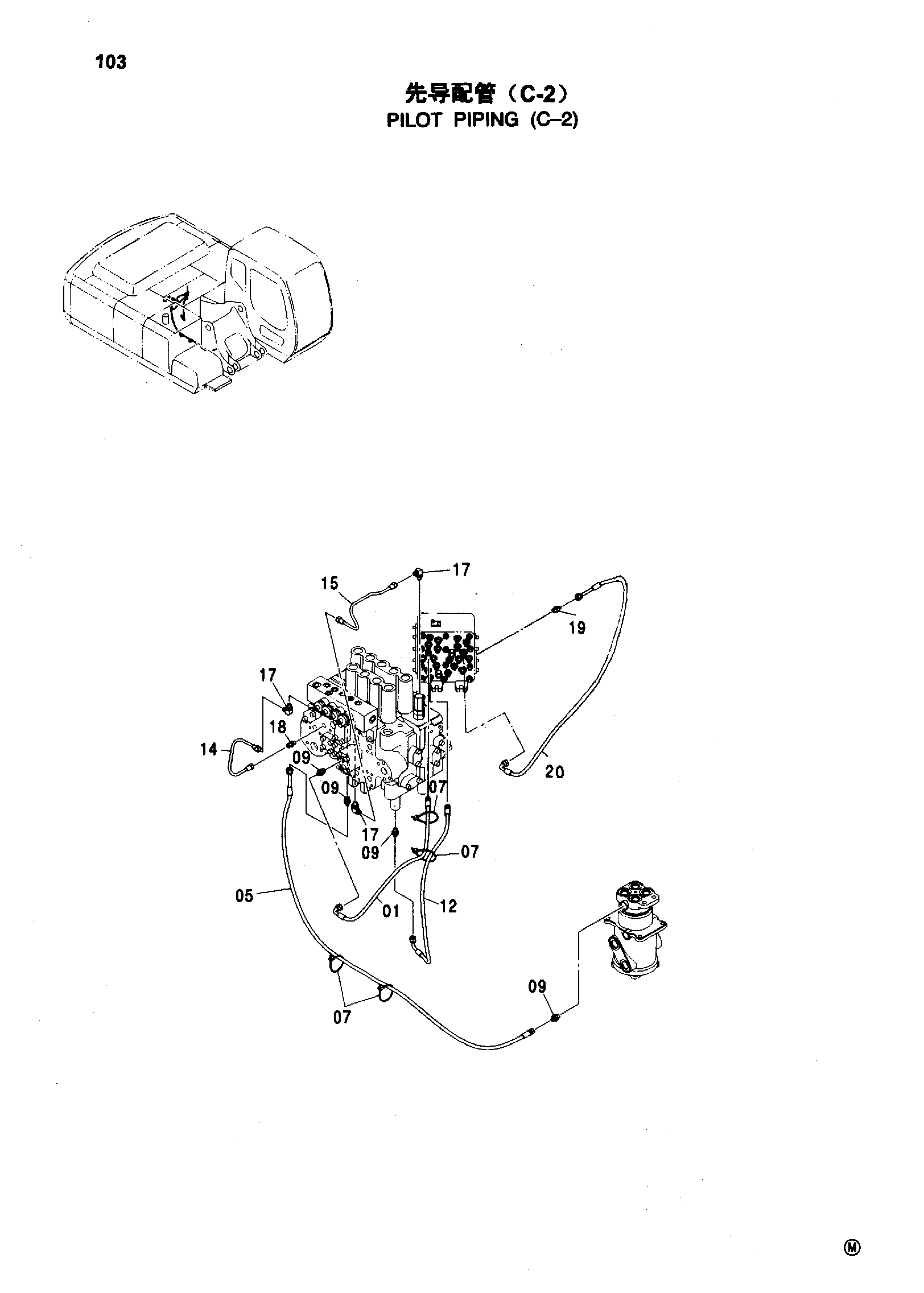

Заводская схема «PILOT PIPING ( C-2 )» для HITACHI ZX230-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4427111 | Пластиковый шланг ( SK ) | 1 |
| 05 | 4437938 | HOSE;PLASTIC ( S I ) | 1 |
| 07 | 4055312 | Ленточный зажим | 4 |
| 09 | A852122 | Адаптер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4435036 | Пластиковый шланг | 1 |
| 14 | 4452044 | Трубка | 1 |
| 15 | 4452045 | Трубка | 1 |
| 17 | 4293950 | Угловой штуцер | 3 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4255304 | Штуцер трубки | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 1 |
| 20 | 4488663 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
