TRACK-LINK ( LC TRACK ) — HITACHI ZX230-HHE

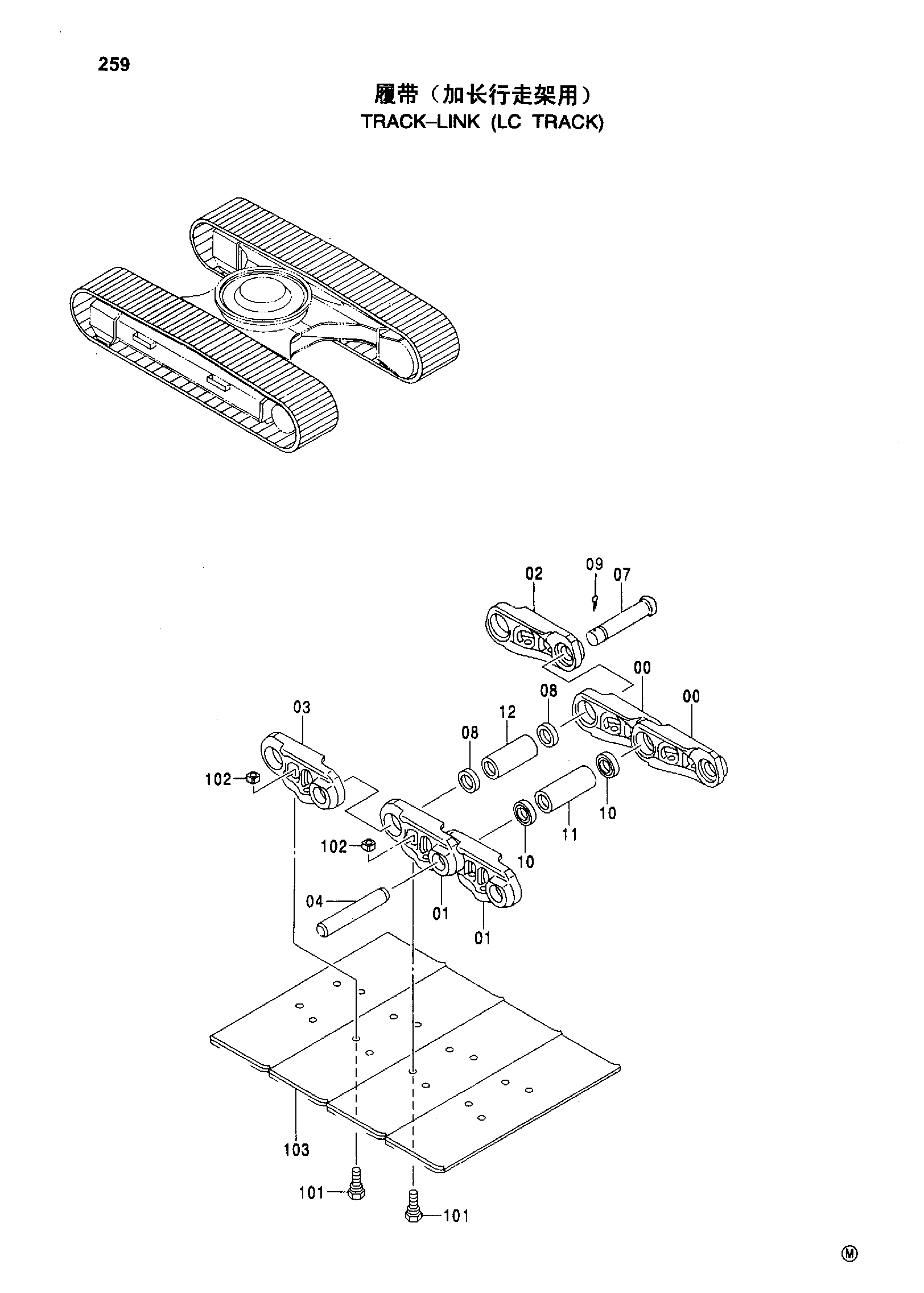

Заводская схема «TRACK-LINK ( LC TRACK )» для HITACHI ZX230-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| H900057H | TRACK-LINK ASS'Y ( 600G ) | 2 | |
| H900059H | TRACK-LINK ASS'Y ( 800G ) | 2 | |
| 00-12 | H900058H | Гусеничная цепь в сборе | 1 |
| 00 | H490000H | Гусеничная цепь B | 50 |
| 01 | H490001H | Гусеничная цепь B | 50 |
| 02 | H490002H | Гусеничная цепь M | 1 |
| 03 | H490003H | Гусеничная цепь M | 1 |
| 04 | H490004H | Палец | 50 |
| 07 | H490005H | Соединительный палец | 1 |
| 08 | H490009H | Уплотнение | 2 |
| 09 | H490010H | Коттер | 1 |
| 10 | H490008H | Уплотнение | 100 |
| 11 | H490006H | Втулка | 50 |
| 12 | H490007H | Соединительная втулка | 1 |
| 101 | H490013H | Болт башмак ( грунтозацеп ) | 204 |
| 102 | H490012H | Гайка | 204 |
| 103 | H490021H | Башмак грунтозацеп ( 600G ) | 51 |
| 103 | H490020H | Башмак грунтозацеп ( 800G ) | 51 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
