Топливоподкачивающий насос — HITACHI ZX230-HHE

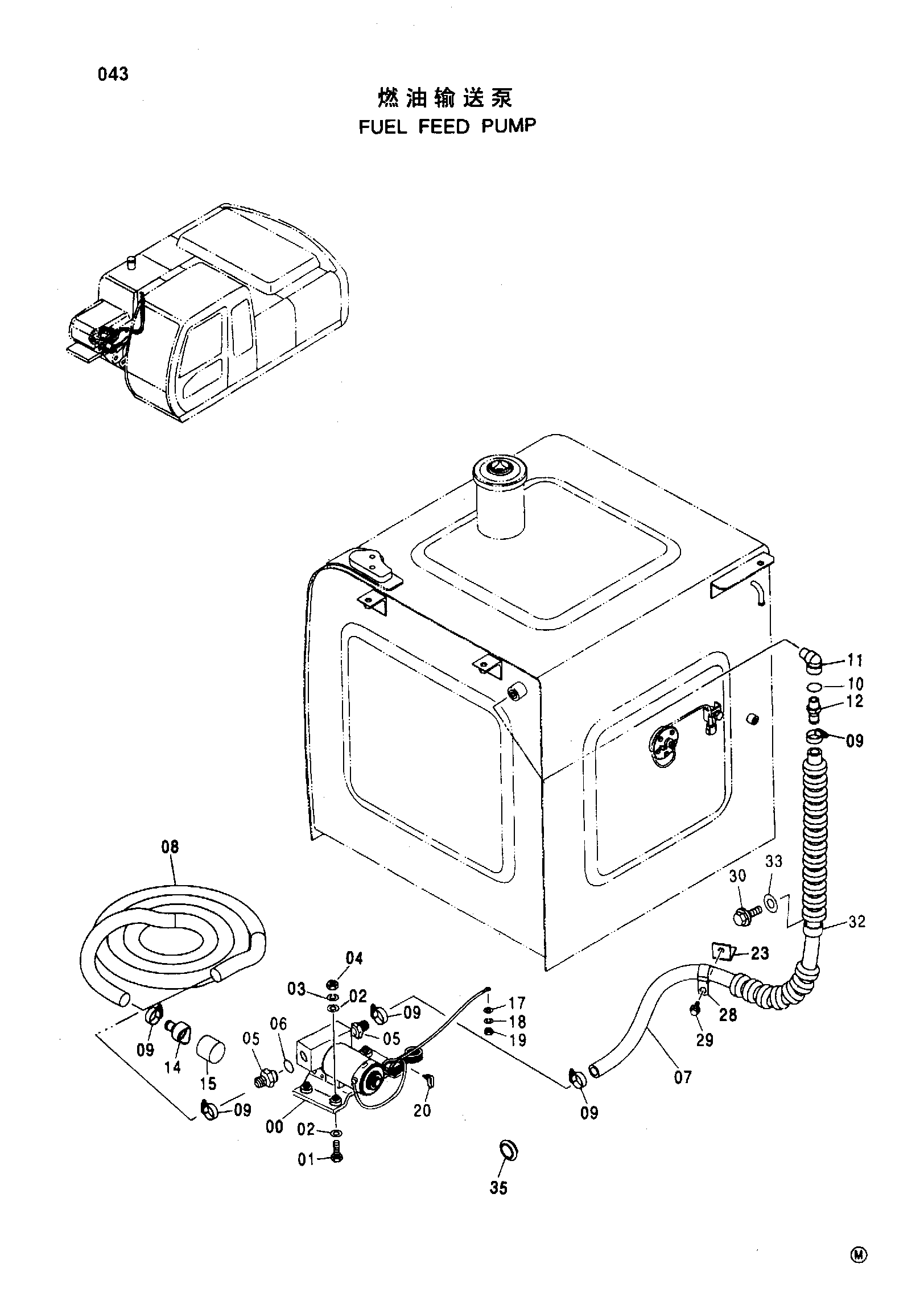

Заводская схема «Топливоподкачивающий насос» для HITACHI ZX230-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | H400079H | Насос | 1 |
| 01 | J900835 | Болт | 4 |
| 02 | A590108 | Плоская шайба | 8 |
| 03 | A590908 | Пружинная шайба | 4 |
| 04 | M500807 | Гайка | 4 |
| 05 | H400087H | Соединение | 2 |
| 06 | H400088H | Уплотнительное кольцо | 2 |
| 07 | H900076H | Шланг | 1 |
| 08 | 4051160 | Топливный шланг | 1 |
| 09 | 4504367 | Хомут шланга | 4 |
| 10 | H400089H | Уплотнительное кольцо | 1 |
| 11 | H400081H | Угловой штуцер | 1 |
| 12 | H400082H | Соединение | 1 |
| 14 | H900077H | Сетчатый фильтр | 1 |
| 15 | H400084H | Сетчатый фильтр | 1 |
| 17 | A590106 | Плоская шайба | 1 |
| 18 | A590906 | Пружинная шайба | 1 |
| 19 | M500605 | Гайка | 1 |
| 20 | 4259220 | Зажим | 1 |
| 23 | 9753855 | Кронштейн | 1 |
| 28 | 4192035 | Зажим | 1 |
| 29 | J011020 | Болт с шайбой | 1 |
| 30 | J011016 | Болт с шайбой | 1 |
| 32 | 4190264 | Зажим | 1 |
| 33 | A590110 | Плоская шайба | 1 |
| 35 | 4276215 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
