H BUCKET 1.0 [ JIS 94 ] — HITACHI ZX230-HHE

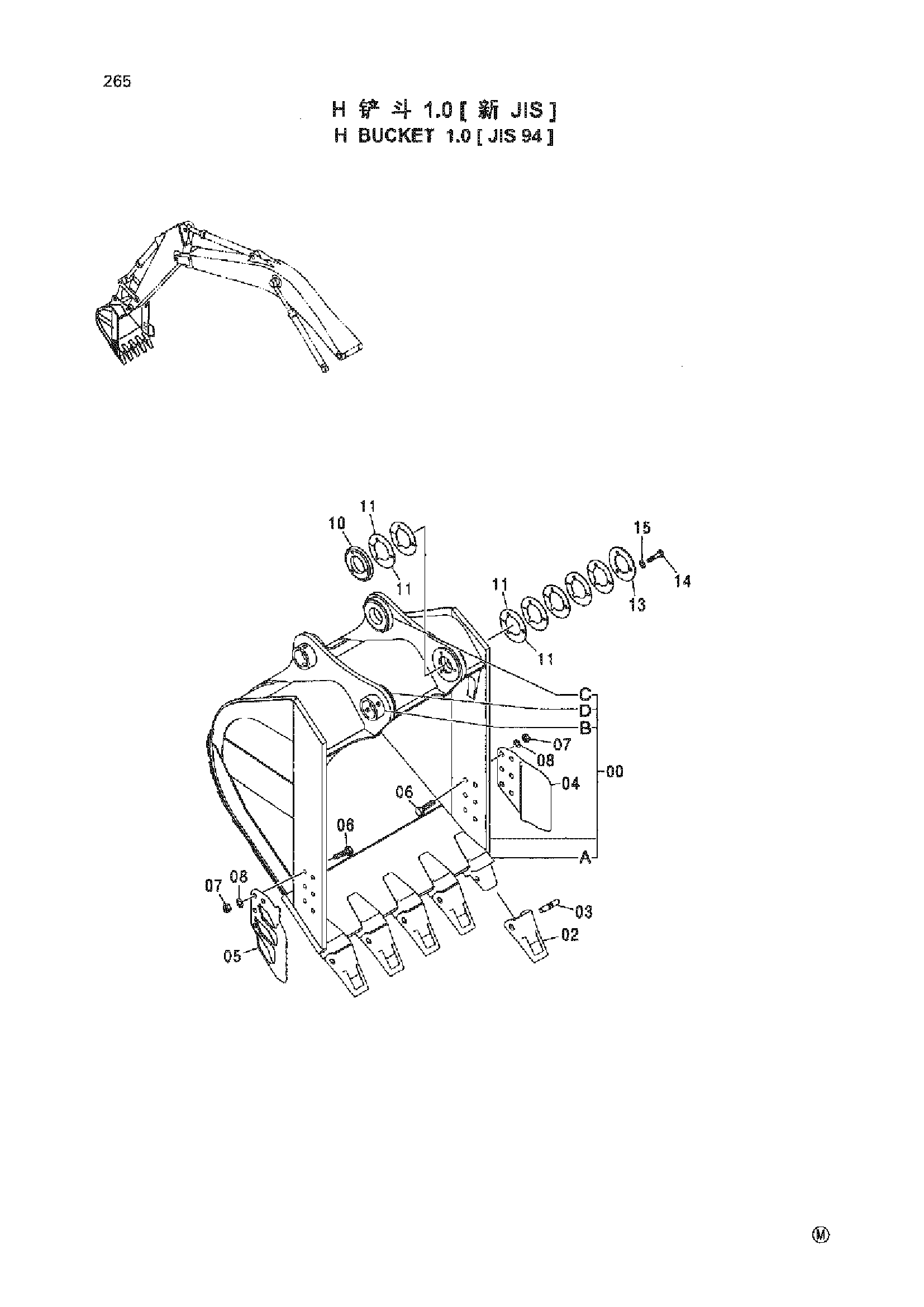

Заводская схема «H BUCKET 1.0 [ JIS 94 ]» для HITACHI ZX230-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема H BUCKET 1.0 [ JIS 94 ] HITACHI ZX230-HHE](/catalog-drawings/be/bef124a1-9231-45bb-9682-e0a240370db0.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9201440 | Ковш в сборе | 1 | |
| 00 | 8084126 | Ковш | 1 |
| 00A | H400253H | Адаптер зуба | 5 |
| 00B | 4067720 | Ограничитель | 2 |
| 00C | 4225803 | Бобышка | 2 |
| 00D | 4445242 | Бобышка | 1 |
| 02 | H400256H | Коронка зуба | 5 |
| 03 | 4380344 | Палец | 5 |
| 04 | 2021232 | Боковой резец | 1 |
| 05 | 2021233 | Боковой резец | 1 |
| 06 | J932280 | Болт | 12 |
| 07 | J951022 | Гайка | 12 |
| 08 | A590922 | Пружинная шайба | 12 |
| 10 | 4445246 | Бобышка | 1 |
| 11 | 4275784 | Регулировочная шайба 1.0 | 14 |
| 13 | 4275783 | Пластина | 1 |
| 14 | J901485 | Болт | 3 |
| 15 | A590914 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
