COVER ( 5 ) — HITACHI ZX230-HHE

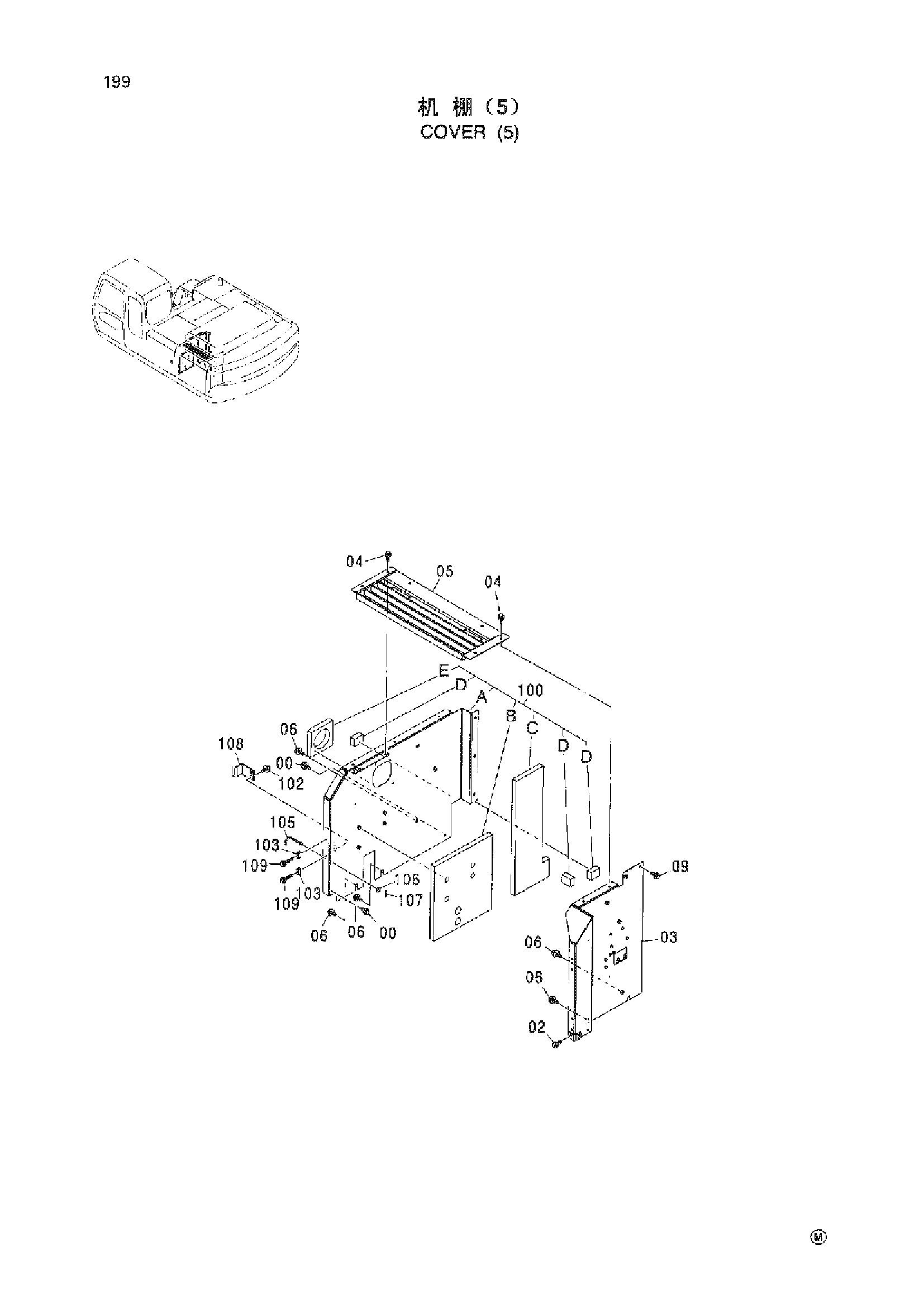

Заводская схема «COVER ( 5 )» для HITACHI ZX230-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J021030 | Болт с шайбой | 2 |
| 02 | J021030 | Болт с шайбой | 1 |
| 03 | 7038382 | Крышка | 1 |
| 04 | J021030 | Болт с шайбой | 4 |
| 05 | 7038373 | Крышка | 1 |
| 06 | J031030 | Болт с шайбой | 5 |
| 09 | J031025 | Болт с шайбой | 1 |
| 100 | 7038372 | Крышка в сборе | 1 |
| 100A | 6019172 | Крышка | 1 |
| 100B | 4436277 | Резиновая прокладка | 1 |
| 100C | 4436278 | Резиновая прокладка | 1 |
| 100D | 4436276 | Резиновая прокладка | 3 |
| 100E | 4380787 | Резиновая прокладка | 1 |
| 102 | J031030 | Болт с шайбой | 2 |
| 103 | 4424157 | Ограничитель | 2 |
| 105 | 9751797 | Стойка | 1 |
| 106 | A590106 | Плоская шайба | 1 |
| 107 | 4022696 | Стопорный палец | 1 |
| 108 | 4431357 | Ограничитель | 1 |
| 109 | J020635 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
