BUCKET 1.0 [ JIS 94 ] — HITACHI ZX230-HHE
Заводская схема «BUCKET 1.0 [ JIS 94 ]» для HITACHI ZX230-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

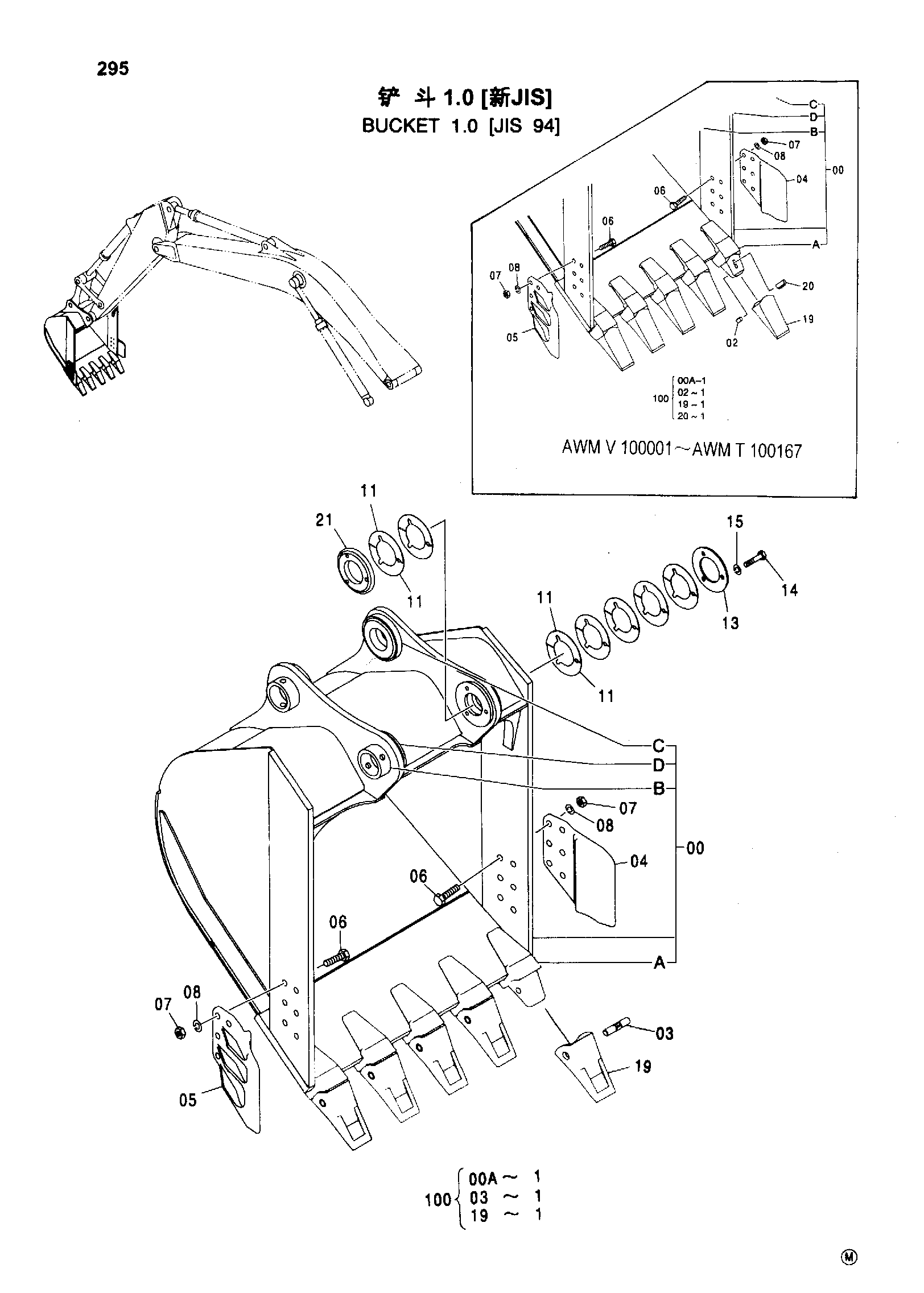

![Схема BUCKET 1.0 [ JIS 94 ] HITACHI ZX230-HHE](/catalog-drawings/eb/eba0eae2-bb96-4c92-9dcb-771b57435960.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| H900061H | Ковш в сборе | 1 | |
| H900100H | Ковш в сборе | 1 | |
| 00 | H800029H | Ковш | 1 |
| 00 | H800043H | Ковш | 1 |
| 00A | 4437208 | Адаптер зуба | 5 |
| 00A | 4363714 | Адаптер зуба | 5 |
| 00B | 4067720 | Ограничитель | 2 |
| 00C | 4225803 | Бобышка | 2 |
| 00D | 4445242 | Бобышка | 1 |
| 02 | 4501625 | Резиновый фиксатор | 5 |
| 03 | 4364125 | Палец | 5 |
| 04 | 2021232 | Боковой резец | 1 |
| 05 | 2021233 | Боковой резец | 1 |
| 06 | J932280 | Болт | 12 |
| 07 | J951022 | Гайка | 12 |
| 08 | A590922 | Пружинная шайба | 12 |
| 11 | 4275784 | Регулировочная шайба 1.0 | 14 |
| 13 | 4275783 | Пластина | 1 |
| 14 | J901485 | Болт | 3 |
| 15 | A590914 | Пружинная шайба | 3 |
| 19 | 4512365 | Коронка зуба | 5 |
| 19 | 4364121 | Коронка зуба | 5 |
| 20 | 4512366 | Стопорный палец | 5 |
| 21 | 4445246 | Бобышка | 1 |
| 100 | 9205905 | Комплект наконечник | 5 |
| 100 | 9200870 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
