Основные гидролинии (2) — HITACHI ZX230-HHE

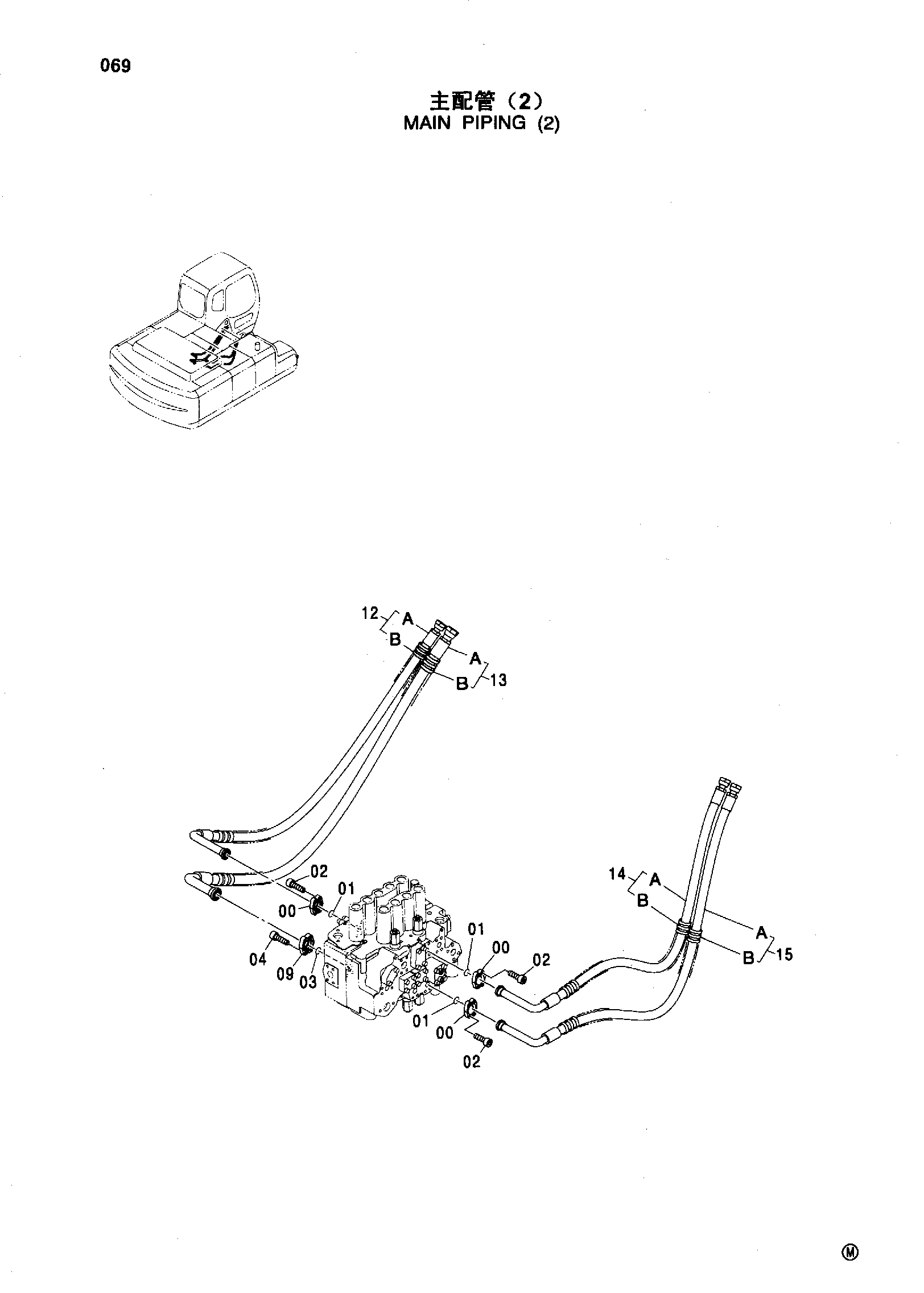

Заводская схема «Основные гидролинии (2)» для HITACHI ZX230-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 6 |
| 01 | 971489 | Уплотнительное кольцо | 3 |
| 02 | J781030 | Болт с внутренним шестигранником | 12 |
| 03 | 966993 | Уплотнительное кольцо | 1 |
| 04 | J781030 | Болт с внутренним шестигранником | 4 |
| 09 | 962453 | Разъёмный фланец | 2 |
| 12 | 9199872 | Шланг в сборе | 1 |
| 12A | 4437703 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 2 |
| 13 | 9199873 | Шланг в сборе | 1 |
| 13A | 4447099 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 3 |
| 14 | 9209641 | Шланг в сборе | 1 |
| 14A | 4410314 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 3 |
| 15 | 9209639 | Шланг в сборе | 1 |
| 15A | 4437703 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
