Гидролинии рабочего оборудования — HITACHI ZX230-HHE

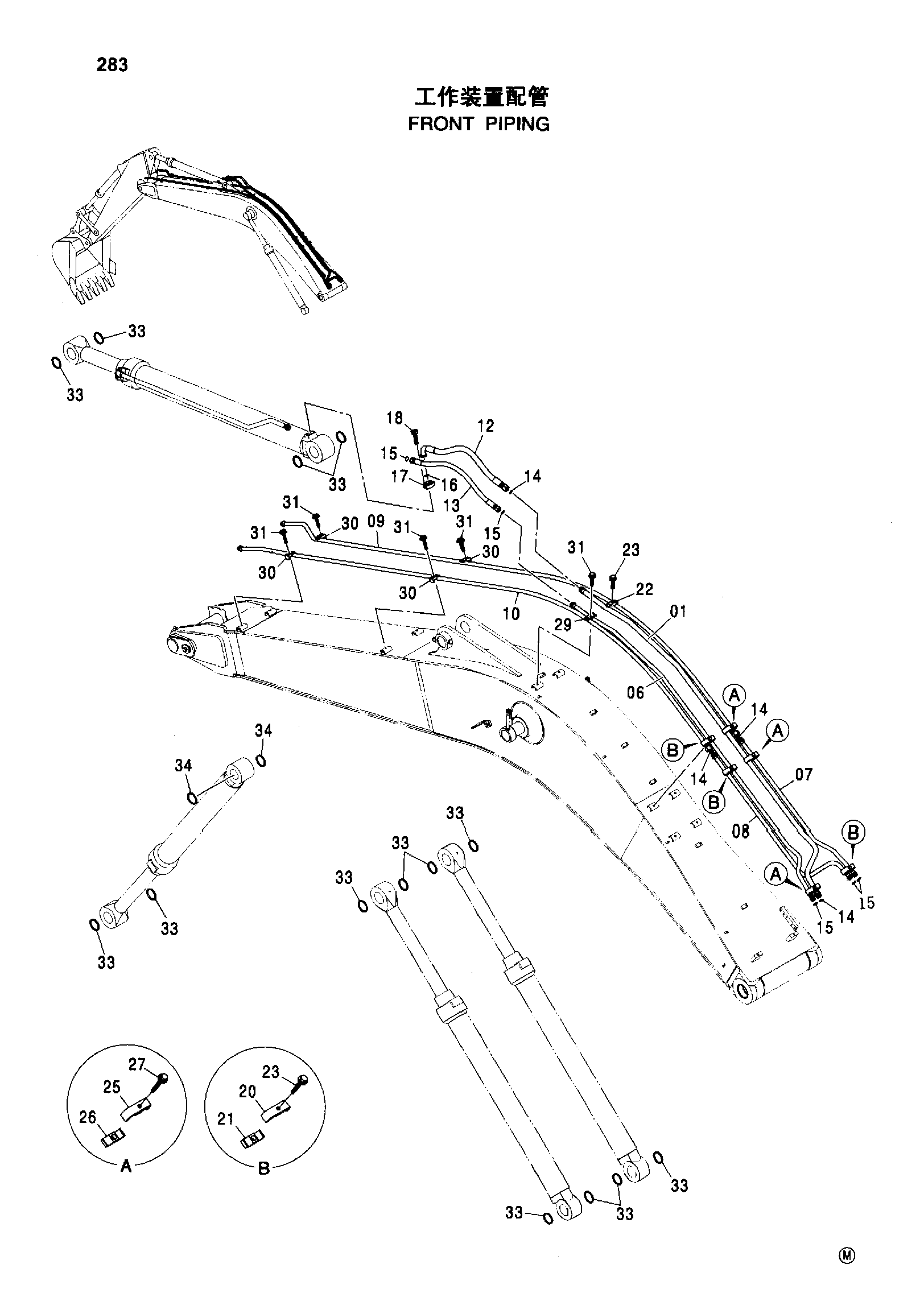

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX230-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8063070 | Трубка | 1 |
| 06 | 8063068 | Трубка | 1 |
| 07 | 9744879 | Трубка | 1 |
| 08 | 9744880 | Трубка | 1 |
| 09 | 8063077 | Трубка | 1 |
| 10 | 8063078 | Трубка | 1 |
| 12 | 4252855 | Шланг | 1 |
| 13 | 4252854 | Шланг | 1 |
| 14 | 4187328 | Уплотнительное кольцо | 4 |
| 15 | 4187308 | Уплотнительное кольцо | 5 |
| 16 | 966993 | Уплотнительное кольцо | 1 |
| 17 | 4085560 | Разъёмный фланец | 2 |
| 18 | J781240 | Болт с внутренним шестигранником | 4 |
| 20 | 4285723 | Хомут трубки | 3 |
| 21 | 4285722 | Резиновая прокладка | 3 |
| 22 | 4153488 | Хомут трубки | 1 |
| 23 | J011270 | Болт с шайбой | 4 |
| 25 | 4285725 | Хомут трубки | 3 |
| 26 | 4285724 | Резиновая прокладка | 3 |
| 27 | J011275 | Болт с шайбой | 3 |
| 29 | 4189859 | Хомут трубки | 1 |
| 30 | 4190126 | Хомут трубки | 4 |
| 31 | J011260 | Болт с шайбой | 5 |
| 33 | 4067901 | Пылезащитное уплотнение | 14 |
| 34 | 4067902 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
