Хигх-прессуре трубопроводы <200> — HITACHI ZX230

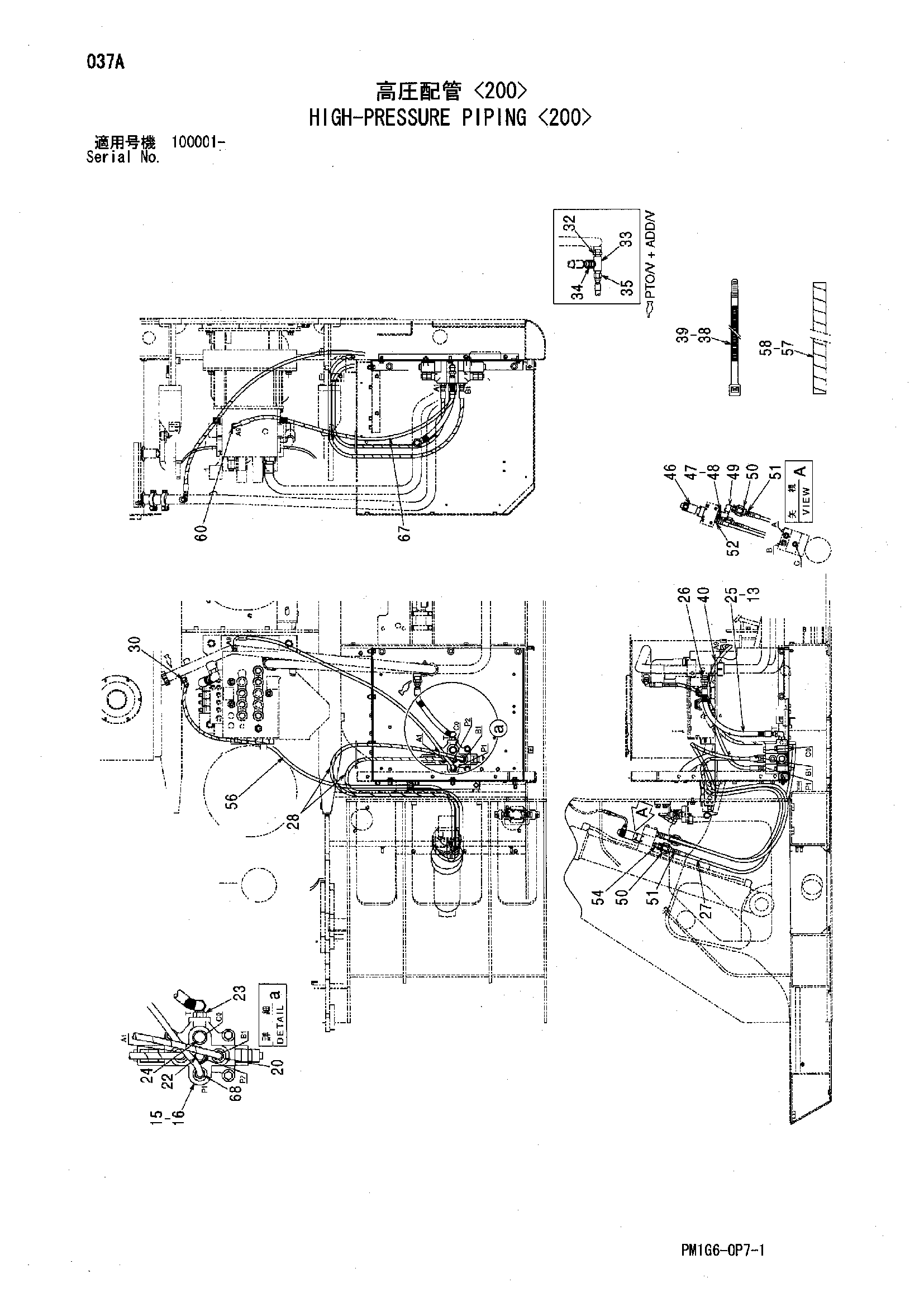

Заводская схема «Хигх-прессуре трубопроводы <200>» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 4138938 | Уплотнительное кольцо | 2 |
| 15 | J271280 | Болт с шайбой | 3 |
| 15A | J901280 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4429303 | Гидрораспределитель | 1 |
| 20 | A852143 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4092534 | Пробка | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A853344 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4174541 | Пробка | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4438606 | Шланг | 1 |
| 26 | A853164 | Адаптер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 9199440 | Шланг в сборе | 2 |
| 28A | 4438605 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 7 |
| 30 | A852333 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4208243 | Адаптер | 1 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 94-0663 | Тройник | 1 |
| 34 | 4208967 | Адаптер | 1 |
| 35 | 4228624 | Адаптер | 1 |
| 38 | 4121859 | Ленточный зажим | 5 |
| 39 | 4055312 | Ленточный зажим | 5 |
| 40 | 4449108 | Резиновая прокладка | 1 |
| 46 | 4486235 | Клапан | 1 |
| 47 | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4138871 | Адаптер | 1 |
| 49 | 94-0631 | Угловой штуцер | 2 |
| 50 | 4188602 | Клапан словретерн | 2 |
| 51 | 4154652 | Адаптер | 2 |
| 52 | 4200466 | Адаптер | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 94-1901 | Адаптер | 1 |
| 56 | 4450431 | Шланг | 1 |
| 57 | 4327315 | Защитный кожух | 20 |
| 58 | 4446406 | Защитный кожух | 20 |
| 60 | 4343680 | Тхроттле | 1 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4375557 | Шланг | 1 |
| 68 | A852143 | Адаптер | 1 |
| 68A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
