Ковш гидроцилиндр. крышка — HITACHI ZX230

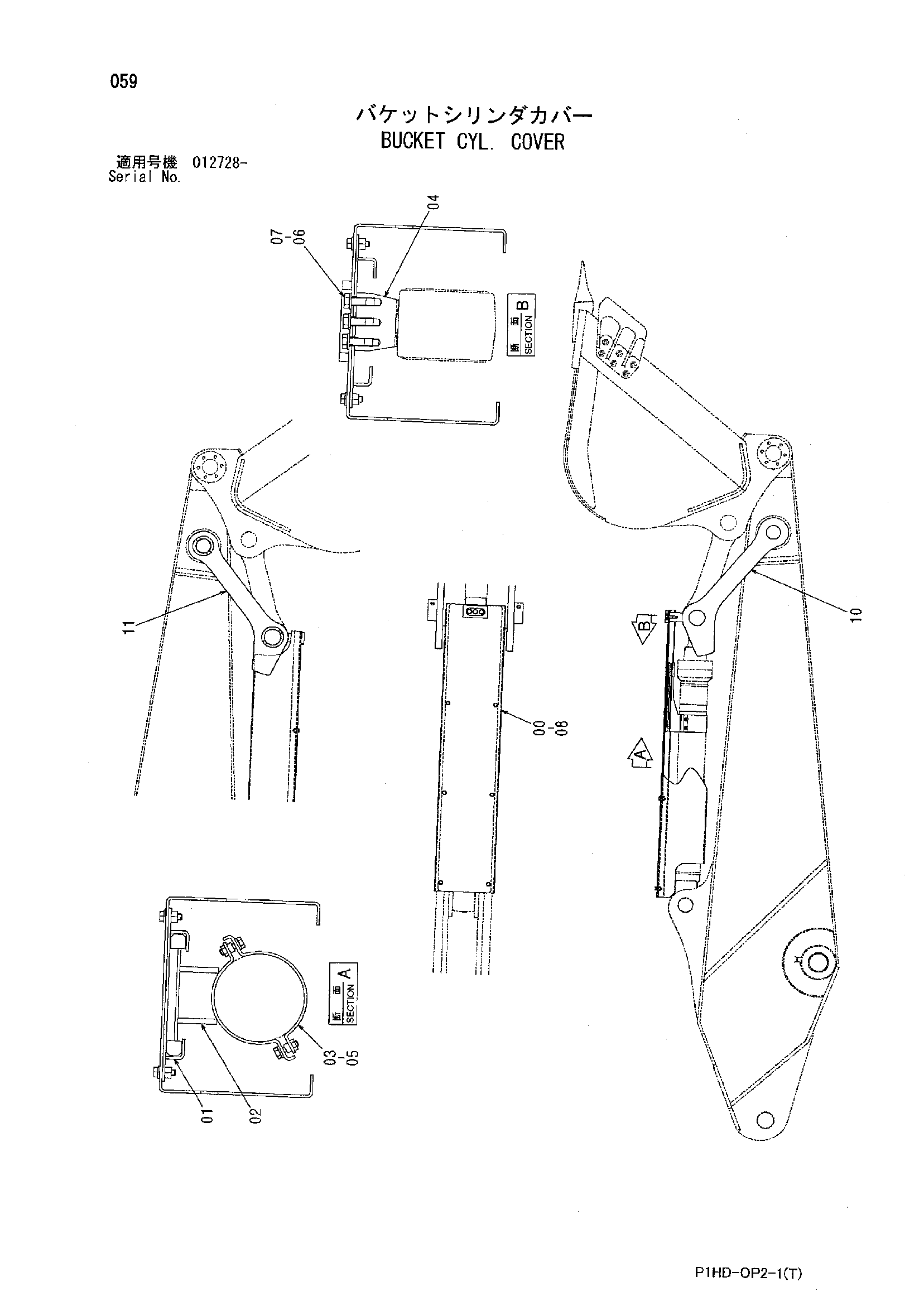

Заводская схема «Ковш гидроцилиндр. крышка» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050573 | Крышка | 1 |
| 01 | 7049884 | Кронштейн | 1 |
| 02 | 7045855 | Направляющая | 1 |
| 03 | 8095449 | Хомут | 1 |
| 04 | 4653874 | Седло винта | 1 |
| 05 | J271035 | Болт с шайбой | 4 |
| 05A | J901035 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J901430 | Болт | 3 |
| 07 | A590914 | Пружинная шайба | 3 |
| 08 | J271030 | Болт с шайбой | 6 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 3102022 | Тяга | 1 |
| 11 | 8095707 | Тяга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
