Дополнительный. насос трубопроводы — HITACHI ZX230

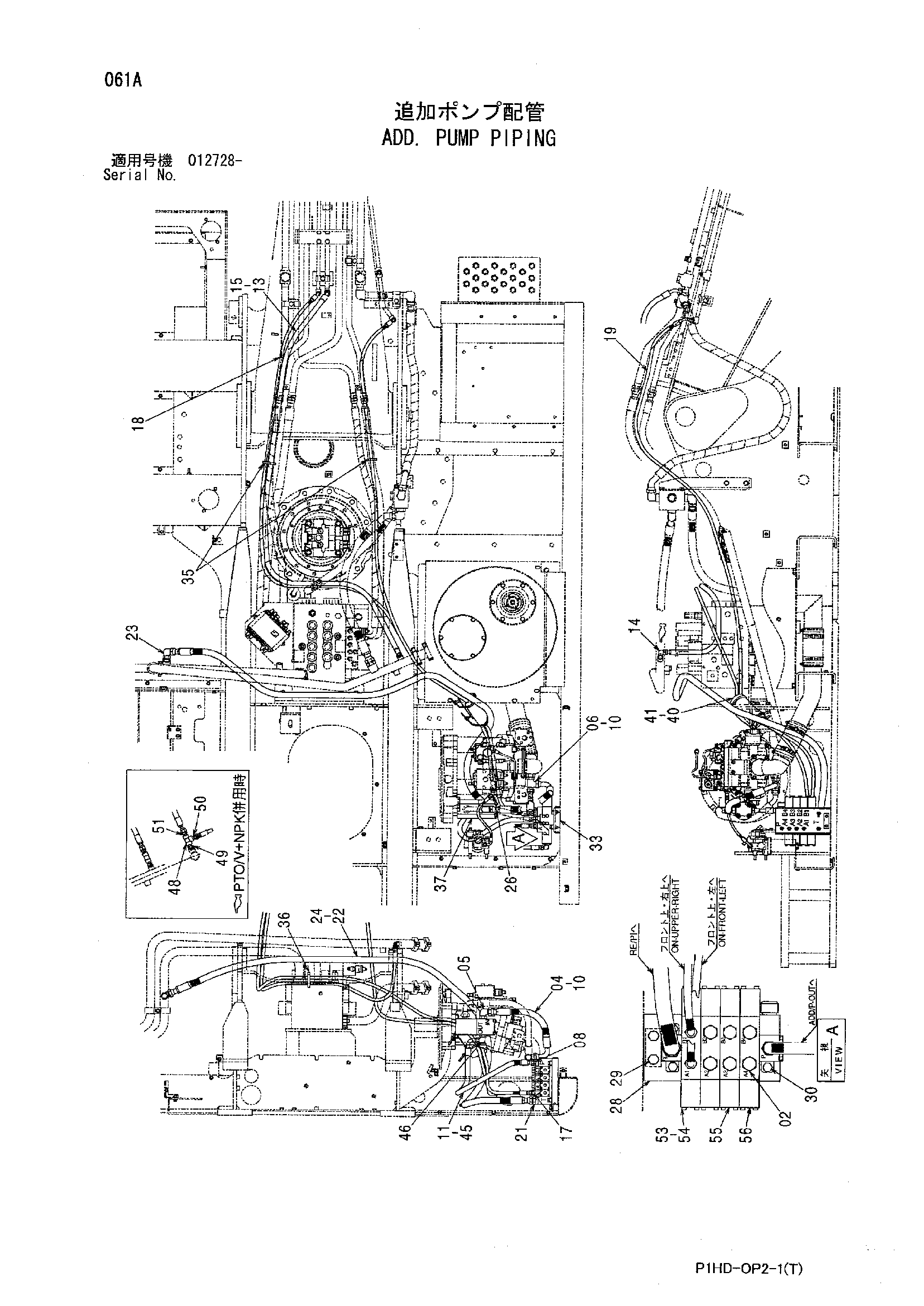

Заводская схема «Дополнительный. насос трубопроводы» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A885004 | Пробка | 6 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4264410 | Шланг | 1 |
| 05 | A853366 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A853466 | Тройник | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A853144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 3 |
| 11 | 4138938 | Уплотнительное кольцо | 2 |
| 13 | 4321284 | Шланг | 1 |
| 14 | 4202112 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 2 |
| 17 | A852143 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 9236175 | Шланг в сборе | 1 |
| 18A | 4452250 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 10 |
| 19 | 4454088 | Шланг | 1 |
| 21 | A853166 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4462260 | Шланг | 1 |
| 23 | A853366 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 2 |
| 26 | A852222 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 8105026 | Кронштейн | 1 |
| 29 | J271230 | Болт с шайбой | 2 |
| 29A | J901230 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | J271035 | Болт с шайбой | 3 |
| 30A | J901035 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 33 | 4322599 | Седло винта | 1 |
| 35 | 4121859 | Ленточный зажим | 5 |
| 36 | 4055312 | Ленточный зажим | 5 |
| 37 | 9218033 | Шестерённый насос | 1 |
| 40 | 4219918 | Резиновая втулка | 1 |
| 41 | 4055312 | Ленточный зажим | 2 |
| 45 | 4359143 | Шланг | 1 |
| 46 | A853344 | Угловой штуцер | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 94-0661 | Тройник | 1 |
| 49 | 4229648 | Адаптер | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4215650 | Адаптер | 1 |
| 51 | 4327303 | Адаптер | 1 |
| 53 | 4278715 | Гидрораспределитель | 1 |
| 54 | 4653424 | Болт шпилька | 1 |
| 55 | 4300496 | Гидрораспределитель | 1 |
| 56 | 4309729 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
