Пилотные гидролинии (9)(рама)<600> — HITACHI ZX230

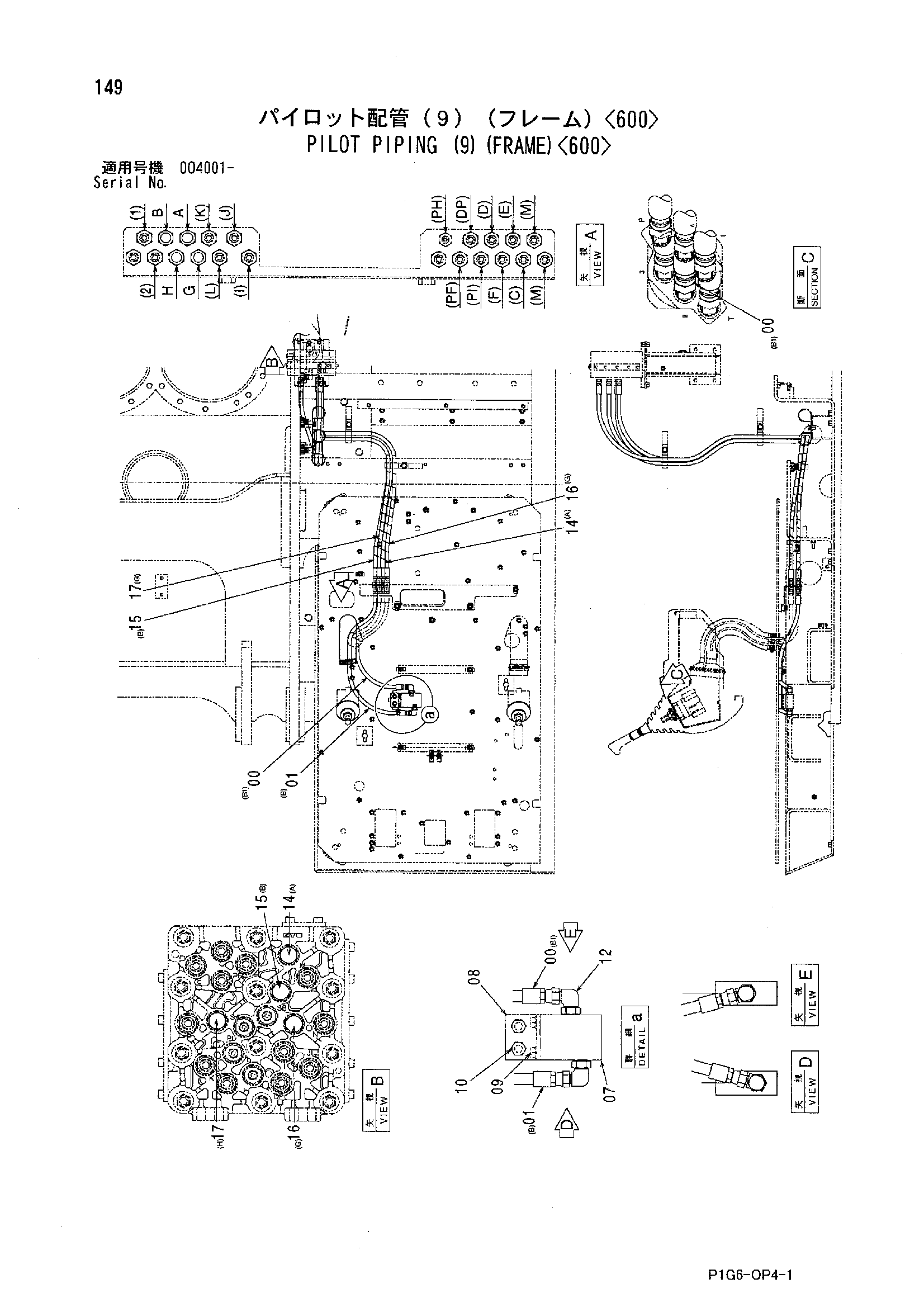

Заводская схема «Пилотные гидролинии (9)(рама)<600>» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4450440 | Шланг | 1 |
| 01 | 4489887 | Шланг | 1 |
| 07 | 4456004 | Клапан регулировочный | 1 |
| 08 | 4600440 | Кронштейн | 1 |
| 09 | J010820 | Болт с шайбой | 2 |
| 10 | J011025 | Болт с шайбой | 2 |
| 12 | A852333 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 9233984 | Шланг в сборе | 1 |
| 14A | 4438258 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 2 |
| 15 | 9230530 | Шланг в сборе | 1 |
| 15A | 4438260 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 6 |
| 16 | 9233986 | Шланг в сборе | 1 |
| 16A | 4437088 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 2 |
| 17 | 9233987 | Шланг в сборе | 1 |
| 17A | 4455196 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
