Пилотные гидролинии (5) — HITACHI ZX230

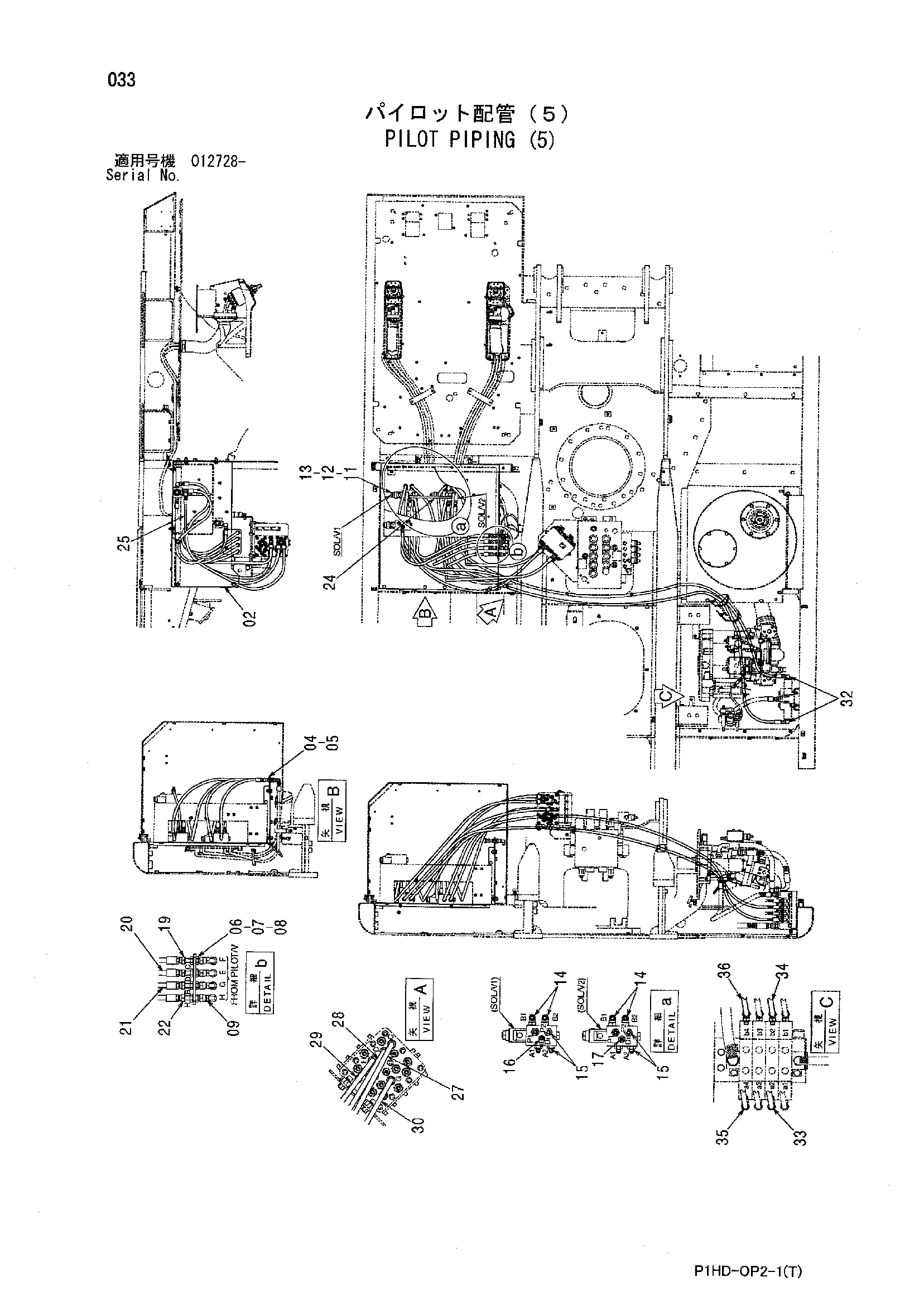

Заводская схема «Пилотные гидролинии (5)» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8105030 | Крышка | 1 |
| 04 | 9766126 | Кронштейн | 1 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4317426 | Адаптер | 4 |
| 07 | 4202531 | Гайка | 4 |
| 08 | A590914 | Пружинная шайба | 4 |
| 09 | 4239976 | Унион S | 4 |
| 11 | 4462737 | Электромагнитный клапан | 2 |
| 12 | J900820 | Болт | 4 |
| 13 | A590108 | Плоская шайба | 4 |
| 14 | A852333 | Угловой штуцер | 4 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852133 | Адаптер | 8 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852423 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852123 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4320022 | Шланг | 1 |
| 20 | 4320023 | Шланг | 1 |
| 21 | 4333503 | Шланг | 1 |
| 22 | 4333504 | Шланг | 1 |
| 24 | 4416887 | Шланг | 1 |
| 25 | 4376770 | Шланг | 1 |
| 27 | 4367020 | Шланг | 1 |
| 28 | 4398425 | Шланг | 1 |
| 29 | 4416125 | Шланг | 1 |
| 30 | 4408236 | Шланг | 1 |
| 32 | A852323 | Угловой штуцер | 4 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4368472 | Шланг | 1 |
| 34 | 4368471 | Шланг | 1 |
| 35 | 4368470 | Шланг | 1 |
| 36 | 4270450 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
