Грейфер трубопроводы (2.50m рукоять)<250> — HITACHI ZX230

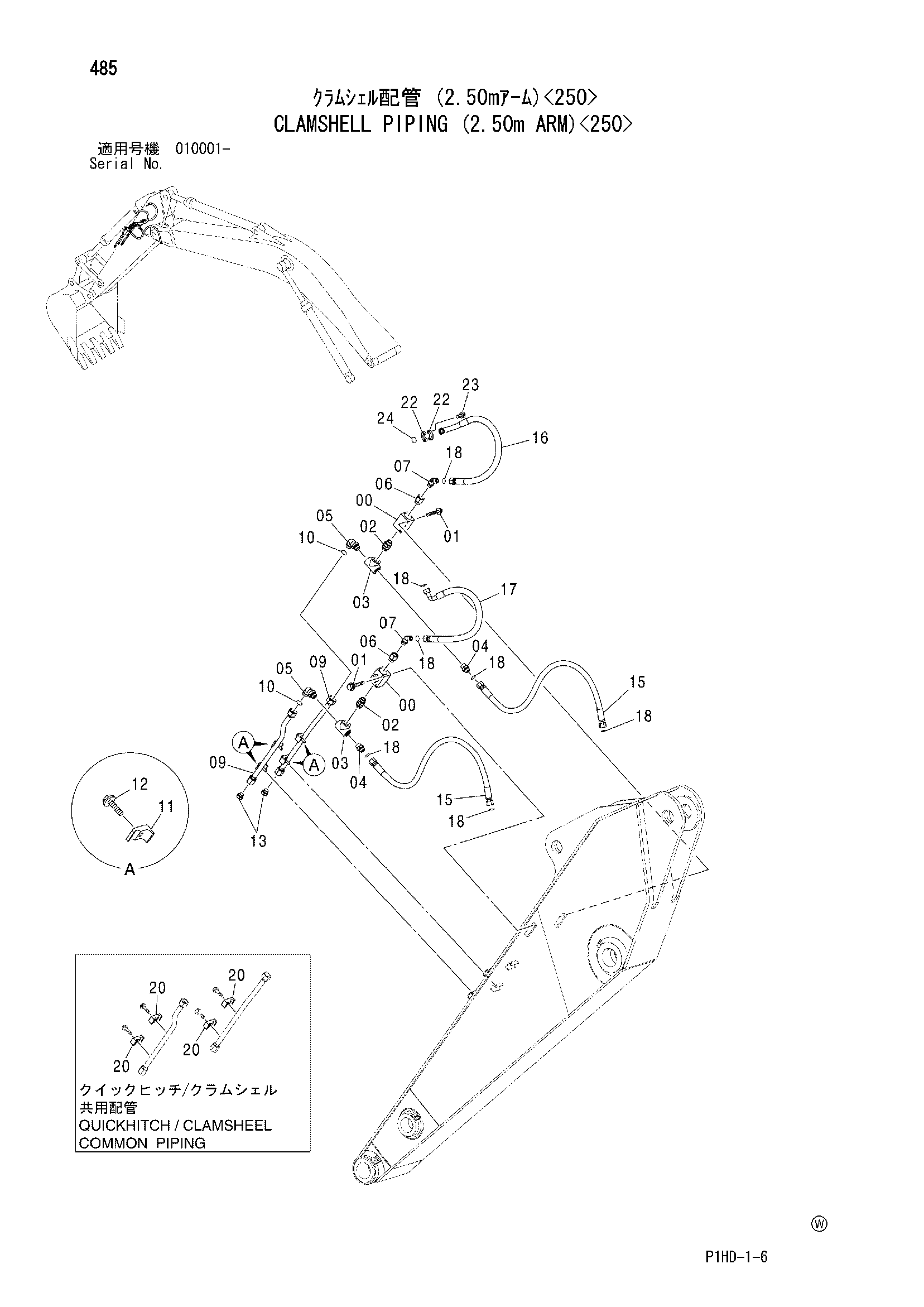

Заводская схема «Грейфер трубопроводы (2.50m рукоять)<250>» для HITACHI ZX230. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4447675 | Запорный клапан | 2 |
| 01 | J011085 | Болт с шайбой | 4 |
| 01 | J271085 замена: J901085 | Болт с шайбой | 4 |
| 02 | 4436616 | Адаптер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 2 |
| 03 | 4371317 | Тройник | 2 |
| 04 | A853186 | Адаптер | 2 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | A853388 | Угловой штуцер | 2 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4263448 | Переходник S | 2 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | A853266 | Угловой штуцер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 9760538 | Трубка | 2 |
| 10 | 4187328 | Уплотнительное кольцо | 2 |
| 11 | 4190126 | Хомут трубки | 4 |
| 12 | J011260 | Болт с шайбой | 4 |
| 12 | J271260 замена: J901260 | Болт с шайбой | 4 |
| 13 | A885006 | Пробка | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4296268 | Шланг | 2 |
| 16 | 4614246 | Шланг | 1 |
| 17 | 4605563 | Шланг | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 7 |
| 20 | 4488618 | Хомут трубки | 4 |
| 22 | 4085560 | Разъёмный фланец | 2 |
| 23 | J781240 | Болт с внутренним шестигранником | 4 |
| 24 | 966993 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX230 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
